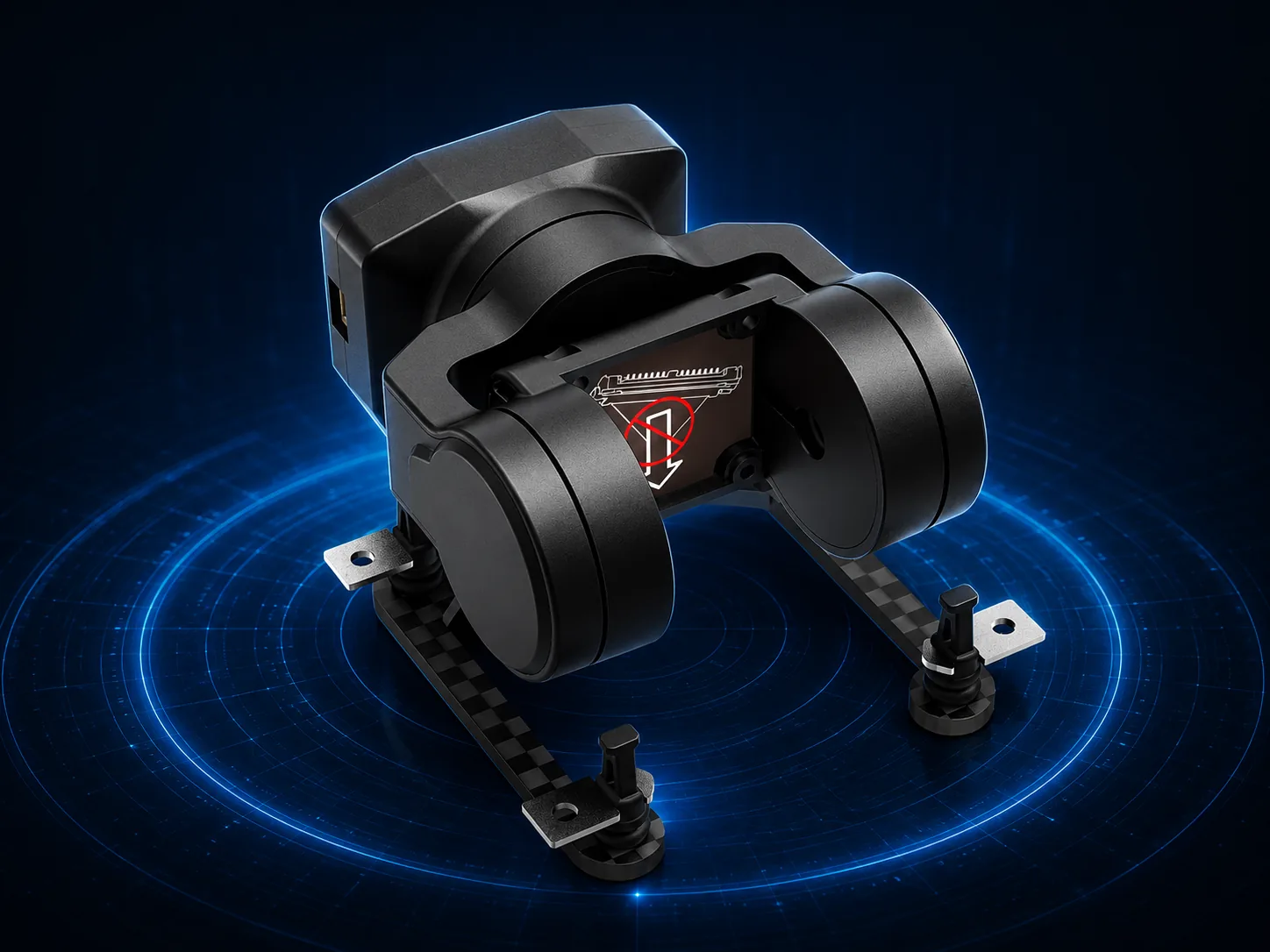

AX-20D O4 Pro مثبت FPV أفقي ثنائي المحور 30g

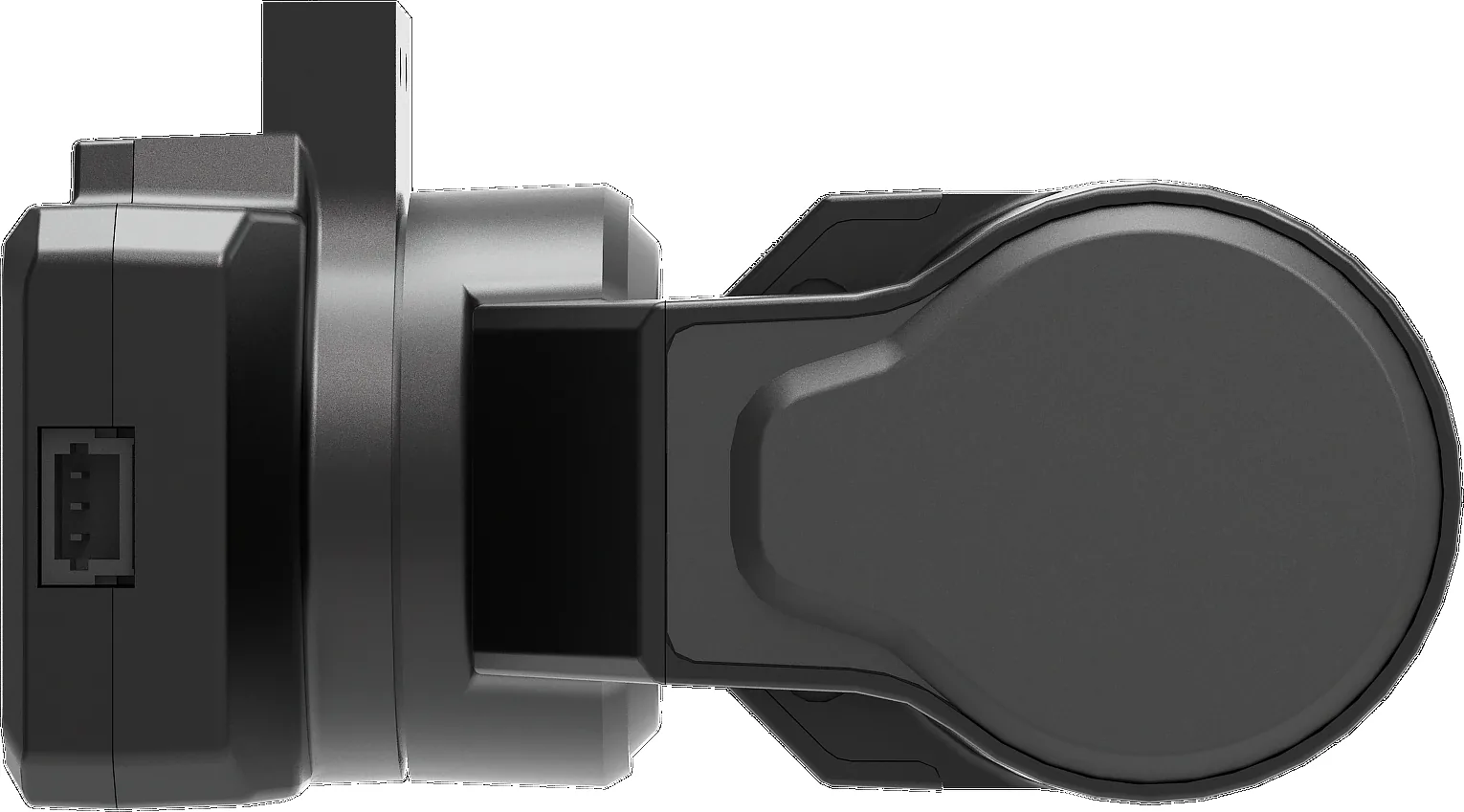

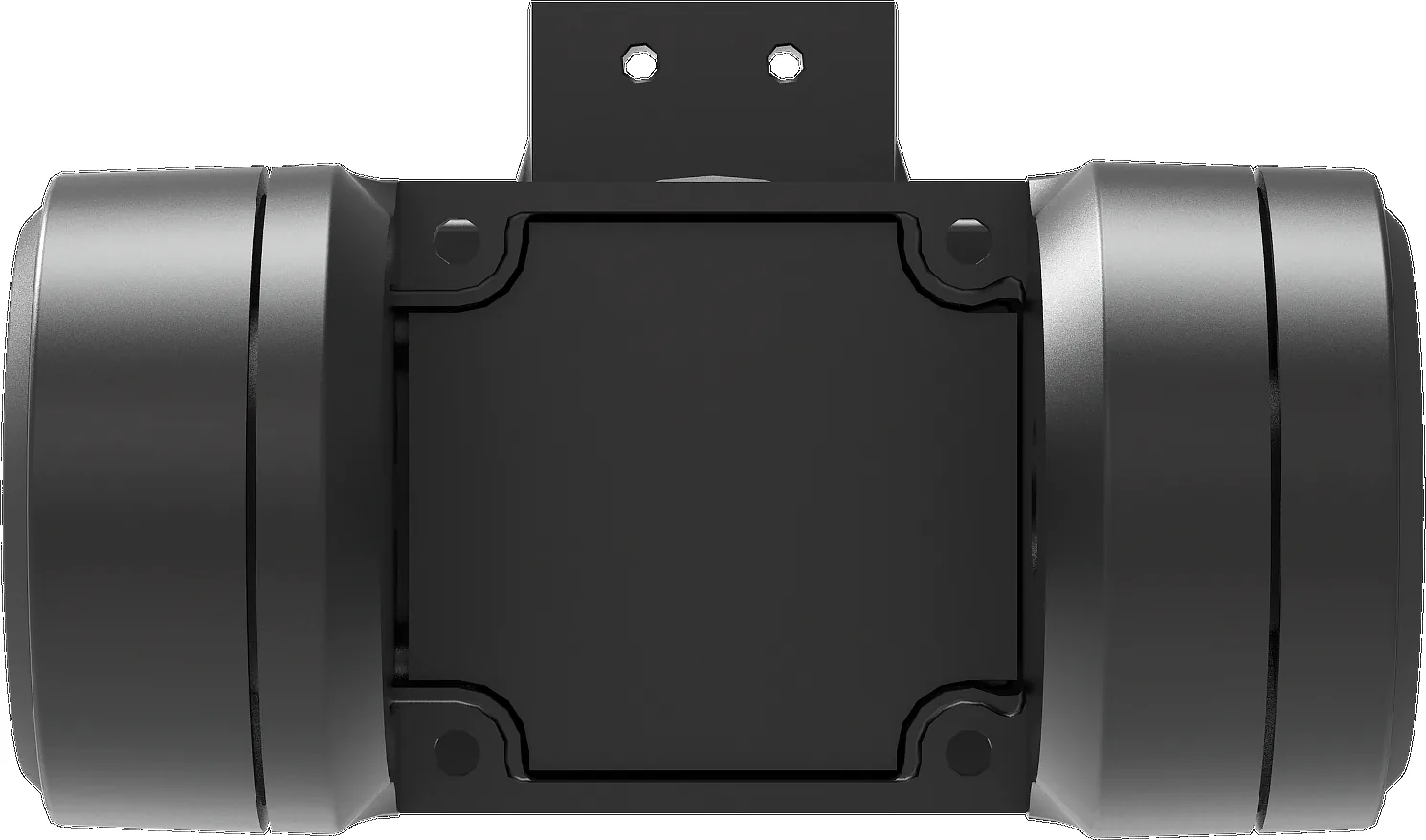

AX-20D O4 Pro هو إصدار مثبت FPV أفقي ثنائي المحور مهيأ لـ DJI O4 Pro digital FPV camera system. يحتفظ بالتثبيت الميكانيكي ثنائي المحور لمنصة AX-20D، ودعم تتبع حركة الرأس، والتحكم عبر UART/MAVLink وS.BUS وCRSF وPWM، والتركيب لأسفل أو لأعلى حيثما ينطبق.
التفاصيل
تفاصيل المنتج
- حامل الكاميرا وتخطيط التركيب مُهيَّآن لـ DJI O4 Pro digital FPV camera system.
- يساعد 2-axis mechanical stabilization على الحفاظ على لقطات FPV مستقرة على الطائرات المسيّرة والطائرات اللاسلكية والمركبات.
- دعم Headtracker وUART/MAVLink وS.BUS وCRSF وPWM يغطي سير عمل تكامل FPV الشائع.
- التركيب لأسفل أو لأعلى يمنح المُدمجين مرونة أكبر في التجميعات المدمجة.
التطبيقات
- تجميعات طائرات FPV بـ DJI O4 Pro
- تجميعات طائرات FPV
- الطائرات ذات الأجنحة الثابتة والمركبات
- التحكم بالكاميرا بحركة الرأس
- تركيب الكاميرا أفقيًا
المواصفات
المواصفات
| عام | |
|---|---|
| اسم المنتج | AX-20D |
| الأبعاد | 46.7 x 46.5 x 26.2mm |
| الوزن | 30g |
| جهد التشغيل | 7.4~26.4VDC |
| الاستهلاك | 1.2 واط (متوسط) / 9.5 واط (توقف) |
| التركيب | لأسفل / لأعلى |
| منفذ التحكم | متعقّب حركة الرأس / S.BUS / CRSF / PWM / MAVLink |
| توافق الكاميرات | |
| نسخة المنتج | AX-20D O4 Pro |
| نظام الكاميرا المدعوم | نظام كاميرا FPV الرقمي DJI O4 Pro |

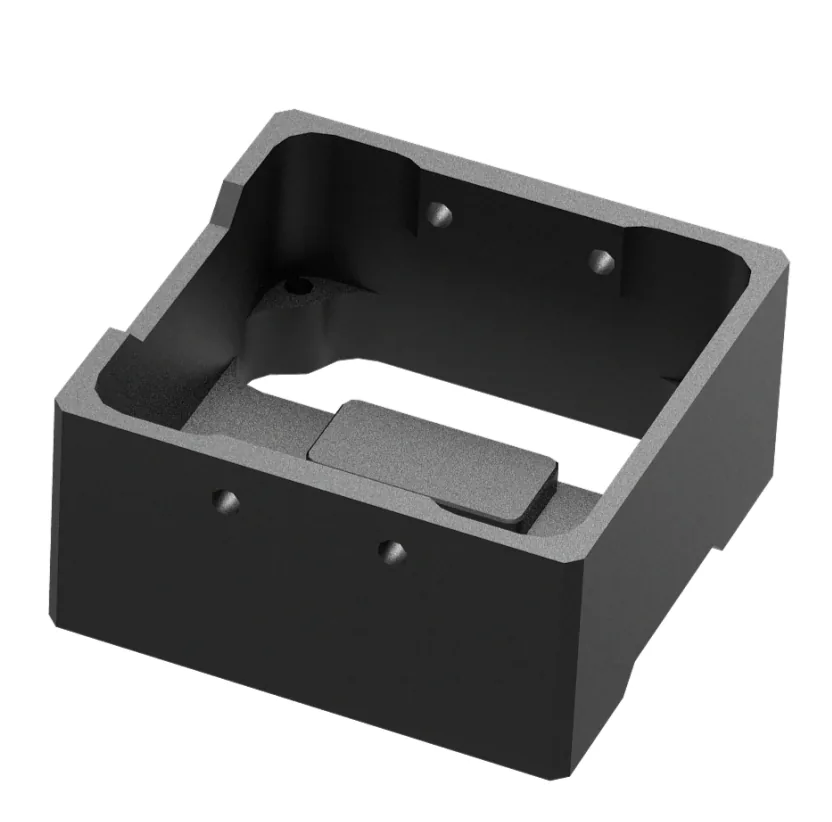

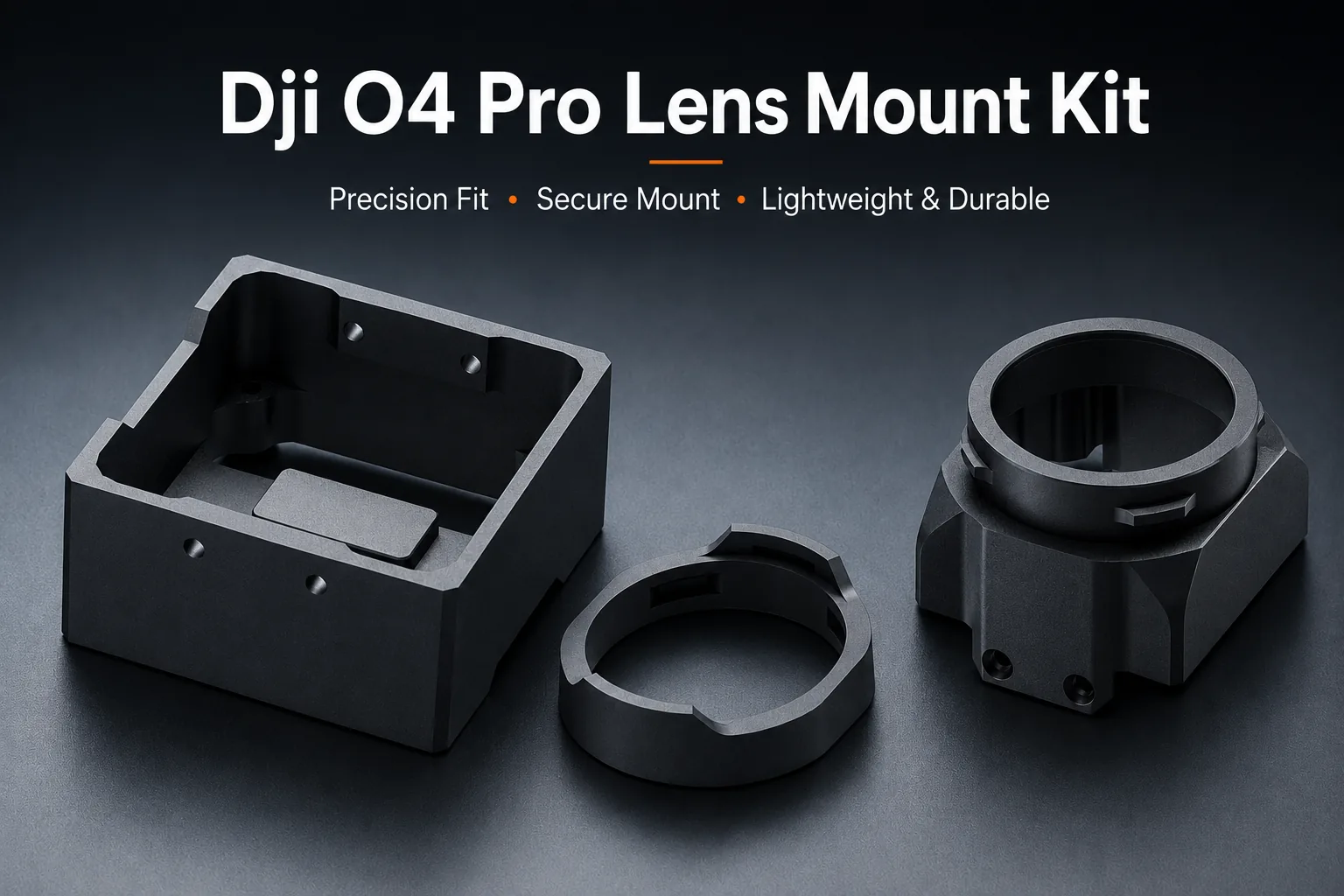

| تركيب الكاميرا | تثبيت كاميرا FPV خاص بالإصدار لنظام كاميرا DJI الرقمي المذكور |
| المثبت | |
| نوع المثبت | تثبيت ميكانيكي ثنائي المحور |
| الدقة الزاوية | ±0.005° |
| نطاق التحكم | الميل: ±120°، الدوران: ±60° |
| أقصى سرعة تحكم | ±1500°/s |
| ملاءمة الكاميرا | |
| أقصى وزن | 20g |
| أقصى عرض | 19mm |
أبرز النقاط
- يزن 30g بأبعاد 46.7 x 46.5 x 26.2mm، وهو ما يحدد الهيكل وقاعدة التركيب المناسبة.
- تثبيت ميكانيكي ثنائي المحور يحافظ على دقة زاوية ±0.005°.
- يعمل على 7.4~26.4VDC بسحب 1.2W (AVG) / 9.5W (Stall) — احسب ذلك ضمن طاقة الحمولة المتاحة في منصتك.
- نطاق التحكم: Pitch: ±120°, Roll: ±60°.
AX-20D variants compared
| النسخة | نظام الكاميرا | أقصى وزن للكاميرا | أقصى عرض للكاميرا |
|---|---|---|---|
| AX-20D AV/Analog | أنظمة كاميرات FPV التناظرية AV حتى عرض 19 مم | 20g | 19mm |
| AX-20D Avatar/Moonlight | أنظمة كاميرات FPV الرقمية Walksnail Avatar / Walksnail Moonlight | 20g | 19mm |
| AX-20D O4 | نظام كاميرا FPV الرقمي DJI O4 | 20g | 19mm |
| AX-20D O4 Pro | نظام كاميرا FPV الرقمي DJI O4 Pro | 20g | 19mm |
| AX-20D-Vertical AV/Analog | أنظمة كاميرات FPV التناظرية AV حتى عرض 19 مم | 20g | 19mm |
| AX-20D-Vertical Avatar/Moonlight | أنظمة كاميرات FPV الرقمية Walksnail Avatar / Walksnail Moonlight | 20g | 19mm |
| AX-20D-Vertical O3 | نظام كاميرا FPV الرقمي DJI O3 | 20g | 19mm |
| AX-20D-Vertical O4 | نظام كاميرا FPV الرقمي DJI O4 | 20g | 19mm |
| AX-20D-Vertical O4 Pro | نظام كاميرا FPV الرقمي DJI O4 Pro | 20g | 19mm |
الأسئلة الشائعة
أي كاميرا تناسب AX-20D O4 Pro؟
AX-20D O4 Pro مصنّع لنظام الكاميرا الرقمية DJI O4 Pro. يتّسع الحامل لكاميرا حتى 20 غرامًا وعرض 19 مم. وتستوعب إصدارات أخرى من الحامل نفسه أنظمة كاميرات مختلفة.
كم يزن AX-20D O4 Pro؟
يزن AX-20D O4 Pro مقدار 30g. أبعاده 46.7 x 46.5 x 26.2mm، لذا تحقق من الكتلة والحيز معًا مقابل قاعدة التركيب لديك.
ما الطاقة التي يحتاجها AX-20D O4 Pro؟
يقبل AX-20D O4 Pro جهد 7.4~26.4VDC. استهلاك الطاقة 1.2W (AVG) / 9.5W (Stall). تأكد من أن منصتك تستطيع توفير ذلك باستمرار وليس عند الذروة فقط.
كيف يتم تثبيت AX-20D O4 Pro؟
يستخدم AX-20D O4 Pro تثبيتًا ميكانيكيًا ثنائي المحور. الدقة الزاوية المنشورة هي ±0.005°.
ما نطاق التحكم في AX-20D O4 Pro؟
Pitch: ±120°, Roll: ±60°. هذا هو المدى الميكانيكي المتاح للمشغّل أو الطيار الآلي.
كيف يتم التحكم في AX-20D O4 Pro؟
يوفّر AX-20D O4 Pro واجهات Headtracker / S.BUS / CRSF / PWM / MAVLink. طابق ذلك مع متحكم الطيران أو المحطة الأرضية قبل الطلب.
