GIMBALS / AX-SERIE

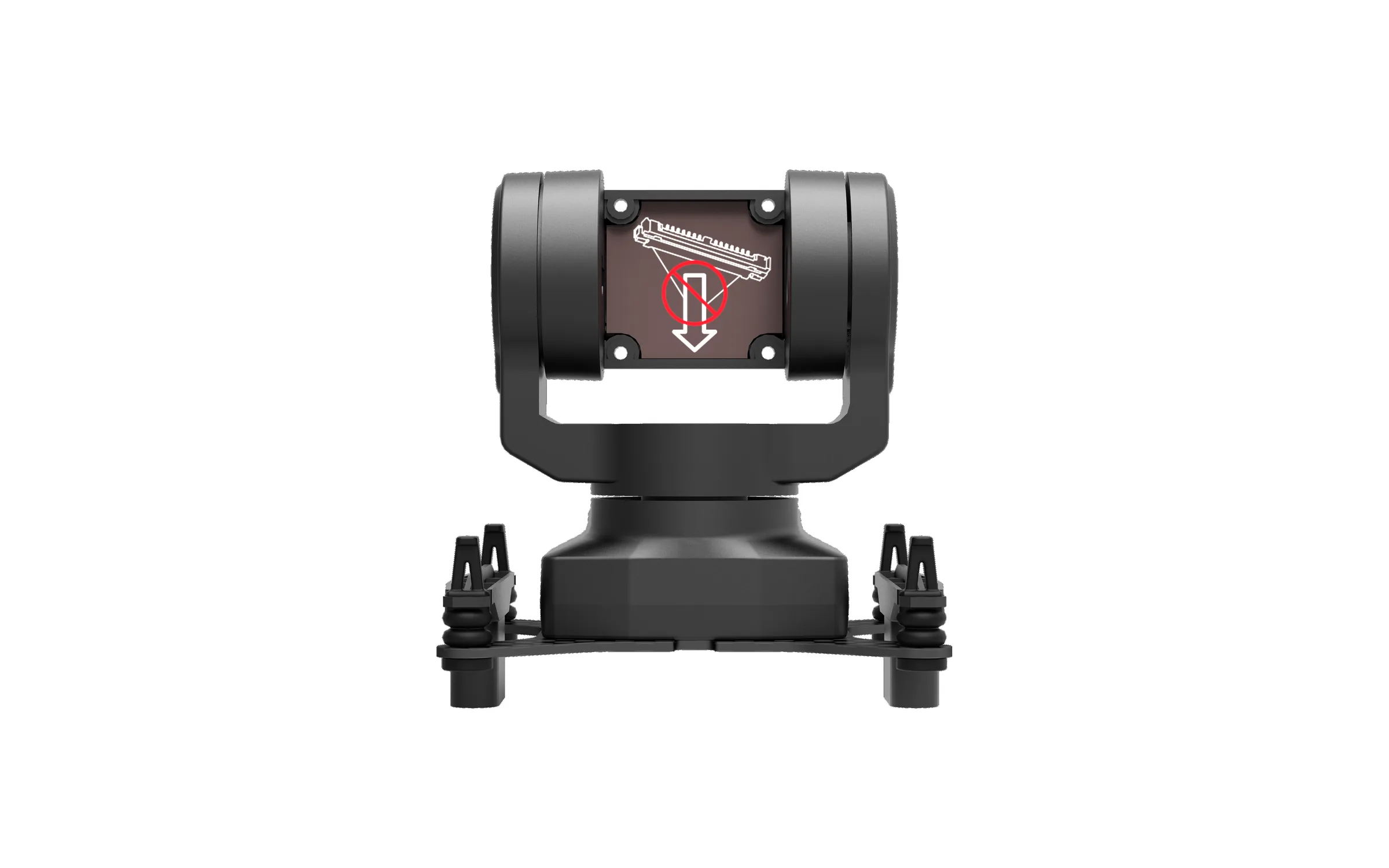

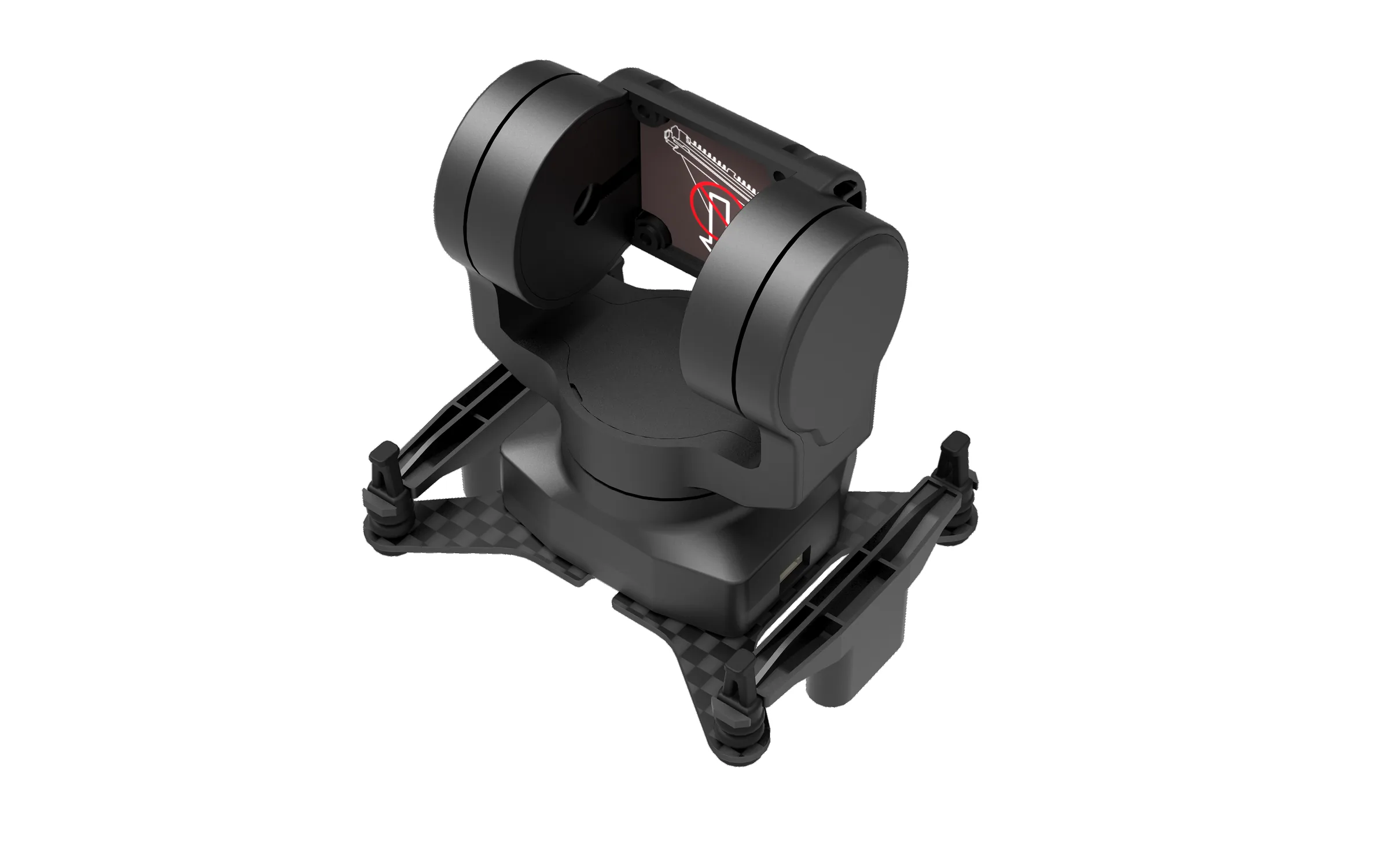

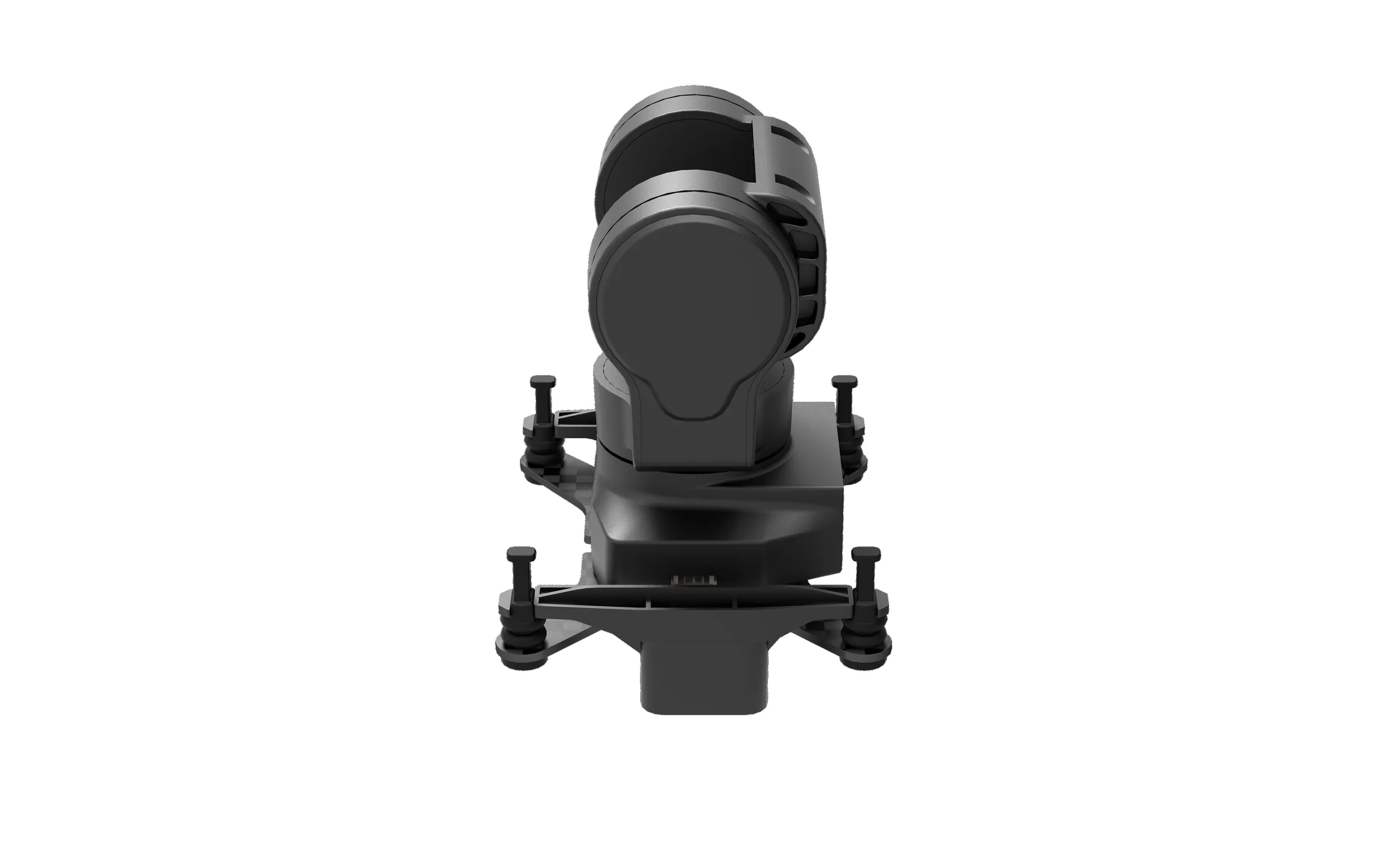

AX-20D-Vertical AV/Analog 30g 2-Achsen-FPV-Gimbal

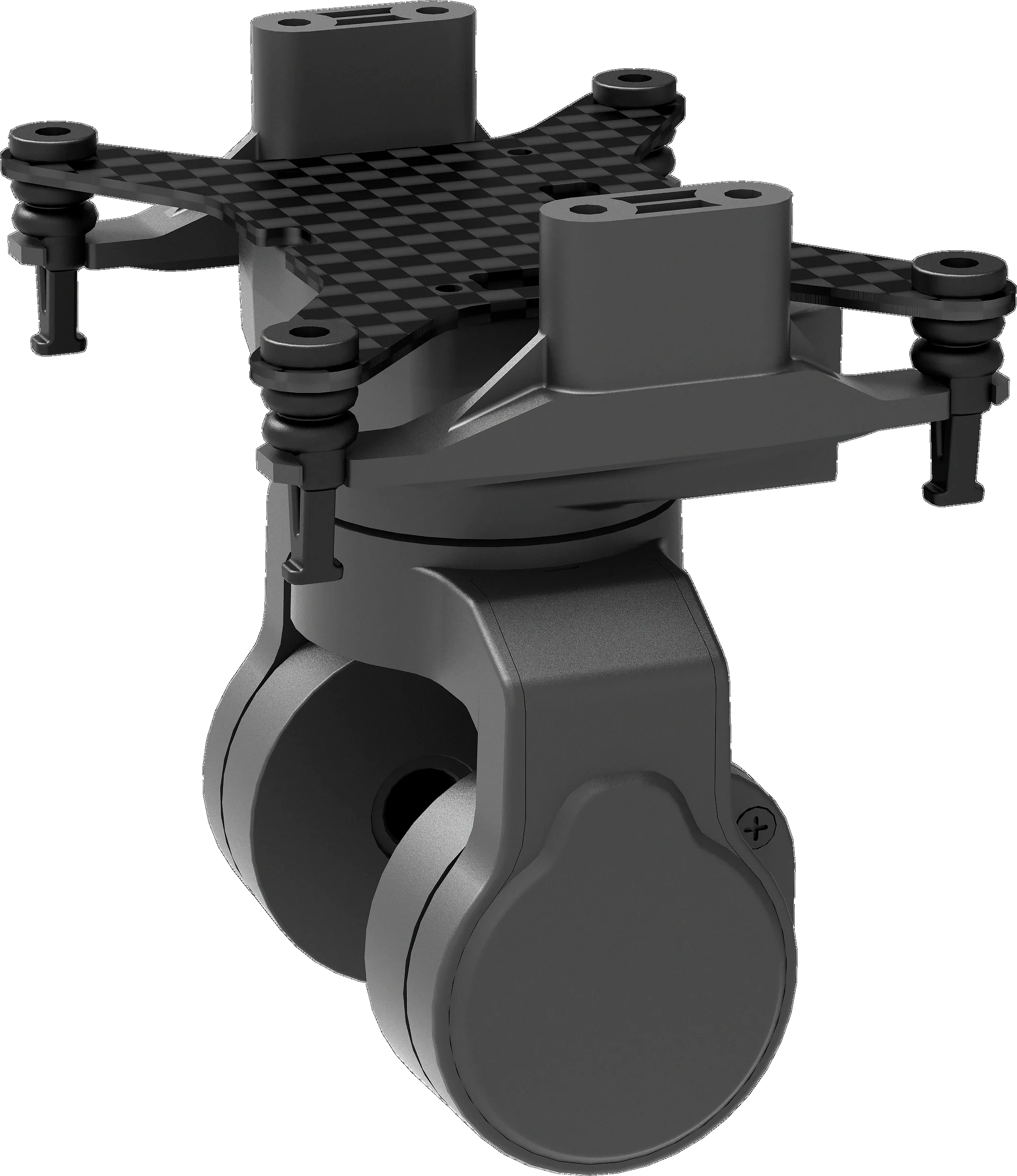

AX-20D-Vertical AV/Analog ist eine vertikale Zweiachs-FPV-Gimbal-Variante für AV / analog FPV camera systems up to 19mm width. Sie behält die 2-Achsen-Stabilisierung der AX-20D-Plattform, Head-Tracking, Steuerung über UART/MAVLink, S.BUS, CRSF und PWM sowie Montage nach unten oder oben, soweit zutreffend.
DETAILS
Produktdetails
- Kamerahalter und Montagelayout sind auf AV / analog FPV camera systems up to 19mm width abgestimmt.

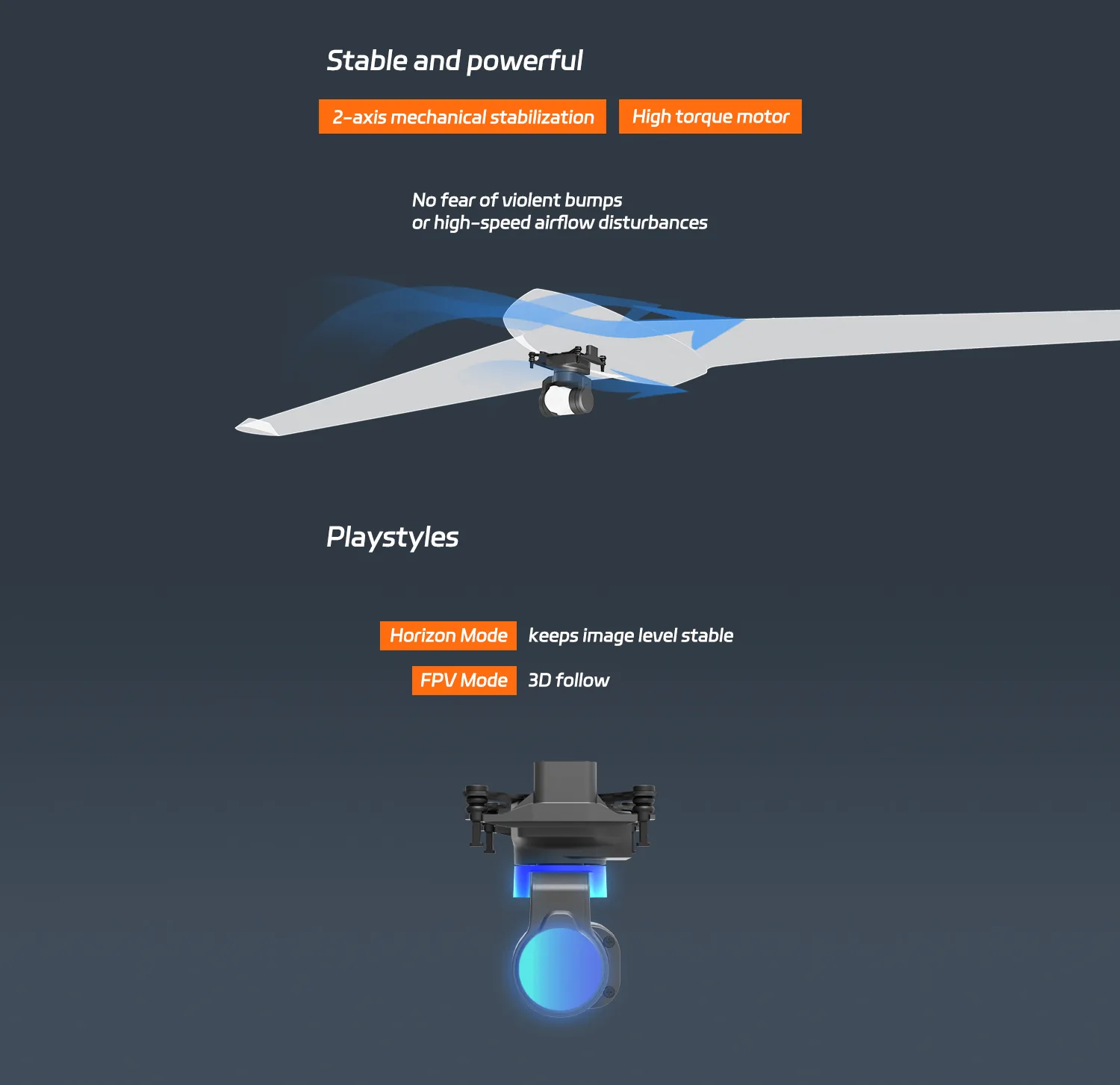

- 2-axis mechanical stabilization hilft, FPV-Aufnahmen auf Drohnen, RC-Flugzeugen und Fahrzeugplattformen stabil zu halten.

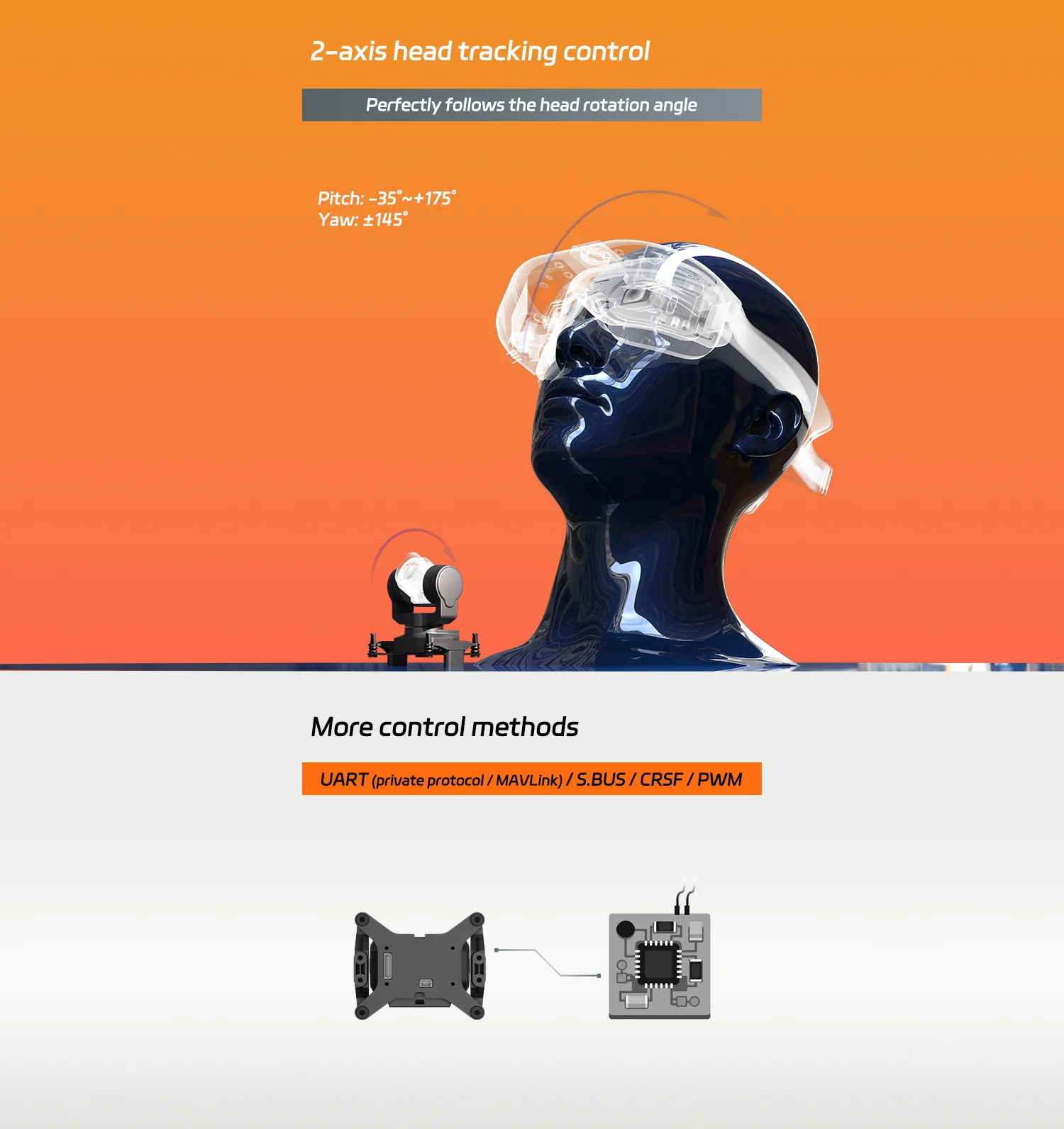

- Unterstützung für Headtracker, UART/MAVLink, S.BUS, CRSF und PWM deckt gängige FPV-Integrationen ab.
- Montage nach unten oder oben gibt Integratoren mehr Spielraum bei kompakten Aufbauten.
Anwendungen
- AV-/Analog-FPV-Kameraaufbauten
- FPV-Drohnenaufbauten
- RC-Flächenflugzeuge und Fahrzeugplattformen
- Kamerasteuerung per Kopfbewegung
- Vertikale Kameramontage

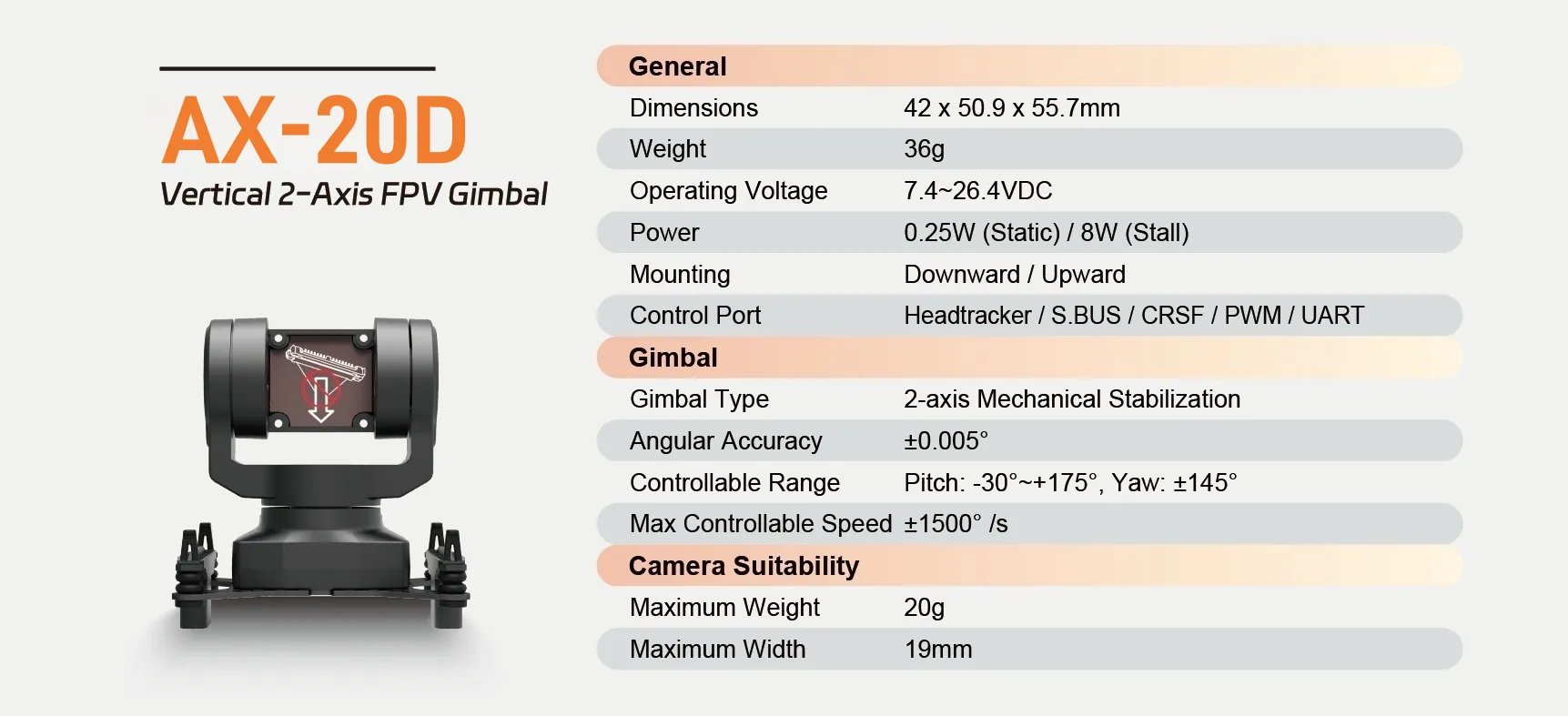

TECHNISCHE DATEN
Technische Daten
| Allgemein | |
|---|---|
| Produktname | AX-20D |
| Abmessungen | 46.7 x 46.5 x 26.2mm |
| Gewicht | 30g |
| Betriebsspannung | 7.4~26.4VDC |
| Leistungsaufnahme | 1,2 W (Ø) / 9,5 W (Anlauf) |

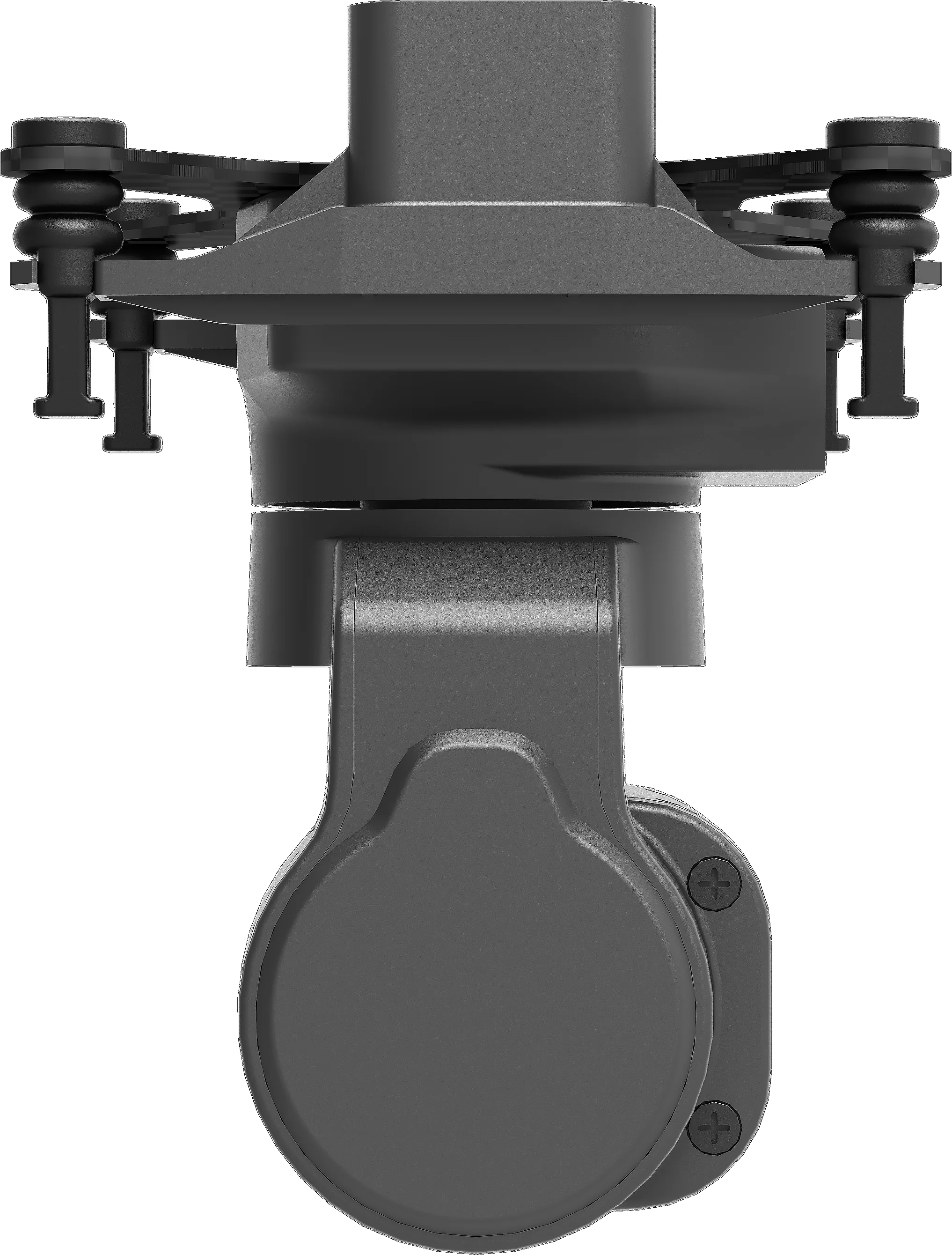

| Montage | Nach unten / nach oben |

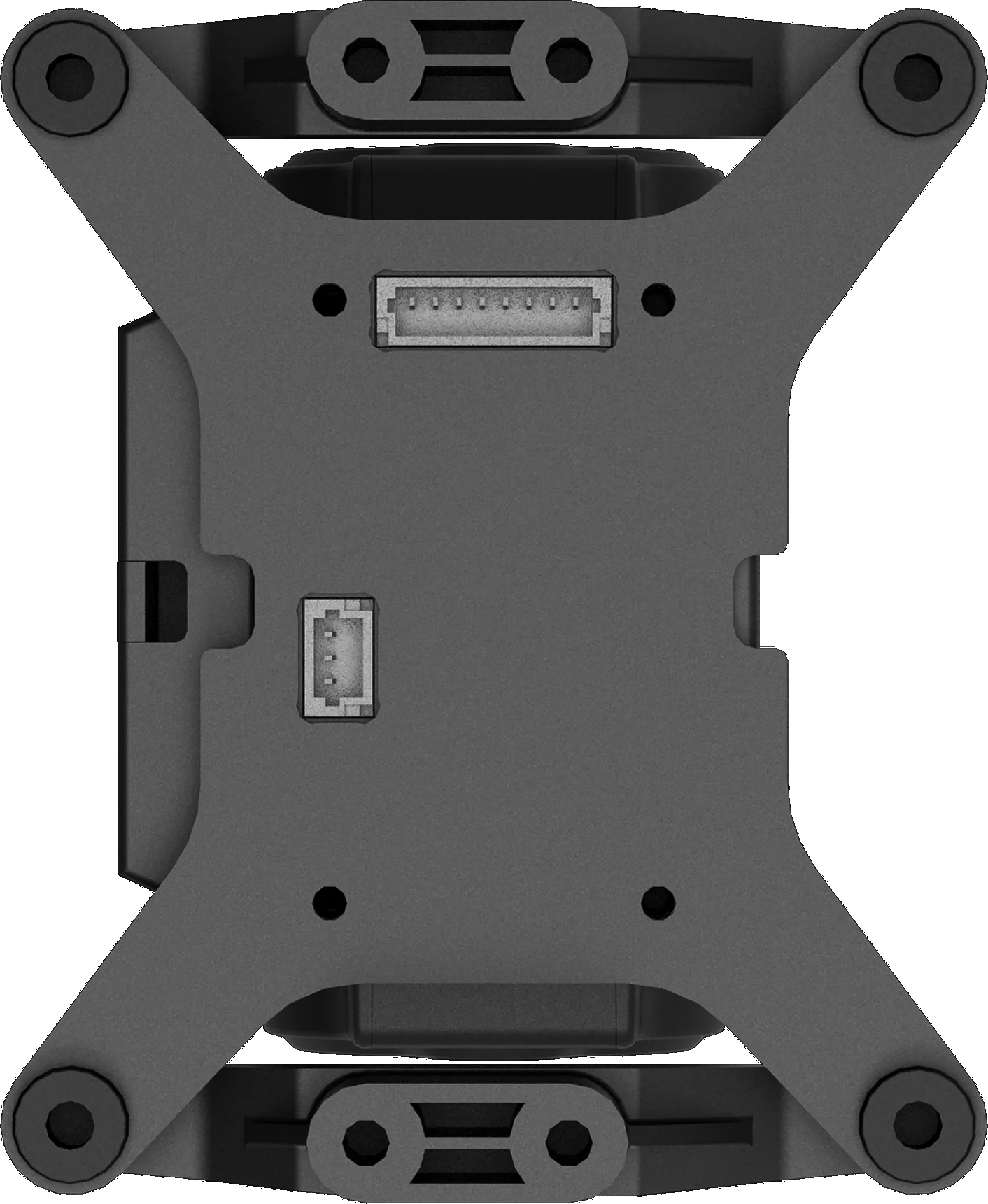

| Steuerport | Headtracker / S.BUS / CRSF / PWM / MAVLink |
| Kamerakompatibilität | |
| Produktvariante | AX-20D-Vertical AV/Analog |
| Unterstütztes Kamerasystem | Analoge AV-FPV-Kamerasysteme bis 19 mm Breite |
| Kameraaufnahme | Variantenspezifische FPV-Kameraaufnahme für AV-/Analogkameras innerhalb der 19mm-Kamerabreite |
| Gimbal | |
| Gimbal-Typ | 2-achsige mechanische Stabilisierung |
| Winkelgenauigkeit | ±0.005° |
| Steuerbereich | Nick: ±120°, Roll: ±60° |
| Max. Steuergeschwindigkeit | ±1500°/s |
| Kamera-Eignung | |
| Maximalgewicht | 20g |
| Maximalbreite | 19mm |
DAS WICHTIGSTE IN KÜRZE
- Wiegt 30g bei 46.7 x 46.5 x 26.2mm — das bestimmt, auf welche Zelle und Halterung er passt.
- 2-achsige mechanische Stabilisierung hält ±0.005° Winkelgenauigkeit.
- Betrieb mit 7.4~26.4VDC bei 1.2W (AVG) / 9.5W (Stall) Aufnahme — kalkulieren Sie das gegen die freie Nutzlastleistung Ihrer Plattform.
- Steuerbereich: Pitch: ±120°, Roll: ±60°.
AX-20D variants compared
| Variante | Kamerasystem | Max. Kameragewicht | Max. Kamerabreite |
|---|---|---|---|
| AX-20D AV/Analog | Analoge AV-FPV-Kamerasysteme bis 19 mm Breite | 20g | 19mm |
| AX-20D Avatar/Moonlight | Digitale FPV-Kamerasysteme Walksnail Avatar / Walksnail Moonlight | 20g | 19mm |
| AX-20D O4 | Digitales FPV-Kamerasystem DJI O4 | 20g | 19mm |
| AX-20D O4 Pro | Digitales FPV-Kamerasystem DJI O4 Pro | 20g | 19mm |
| AX-20D-Vertical AV/Analog | Analoge AV-FPV-Kamerasysteme bis 19 mm Breite | 20g | 19mm |
| AX-20D-Vertical Avatar/Moonlight | Digitale FPV-Kamerasysteme Walksnail Avatar / Walksnail Moonlight | 20g | 19mm |
| AX-20D-Vertical O3 | Digitales FPV-Kamerasystem DJI O3 | 20g | 19mm |
| AX-20D-Vertical O4 | Digitales FPV-Kamerasystem DJI O4 | 20g | 19mm |
| AX-20D-Vertical O4 Pro | Digitales FPV-Kamerasystem DJI O4 Pro | 20g | 19mm |
Häufige Fragen
Welche Kamera passt in die AX-20D-Vertical AV/Analog?
AX-20D-Vertical AV/Analog ist für analoge AV-FPV-Kamerasysteme bis 19 mm Breite gefertigt. Die Aufnahme fasst eine Kamera bis 20 g und 19 mm Breite. Andere Varianten desselben Gimbals nehmen andere Kamerasysteme auf.
Wie viel wiegt der AX-20D-Vertical AV/Analog?
AX-20D-Vertical AV/Analog wiegt 30g. Die Abmessungen betragen 46.7 x 46.5 x 26.2mm — prüfen Sie Masse und Bauraum gegen Ihre Halterung.
Welche Stromversorgung braucht der AX-20D-Vertical AV/Analog?
AX-20D-Vertical AV/Analog akzeptiert 7.4~26.4VDC. Die Leistungsaufnahme beträgt 1.2W (AVG) / 9.5W (Stall). Stellen Sie sicher, dass Ihre Plattform das dauerhaft liefert, nicht nur in der Spitze.
Wie wird der AX-20D-Vertical AV/Analog stabilisiert?
AX-20D-Vertical AV/Analog nutzt 2-achsige mechanische Stabilisierung. Die angegebene Winkelgenauigkeit beträgt ±0.005°.
Wie groß ist der Steuerbereich des AX-20D-Vertical AV/Analog?
Pitch: ±120°, Roll: ±60°. Das ist der mechanische Weg, der Bediener oder Autopilot zur Verfügung steht.
Wie steuert man den AX-20D-Vertical AV/Analog?
AX-20D-Vertical AV/Analog stellt Headtracker / S.BUS / CRSF / PWM / MAVLink bereit. Gleichen Sie das vor der Bestellung mit Flight Controller oder Bodenstation ab.
