NUTZLASTEN / MV-SERIE

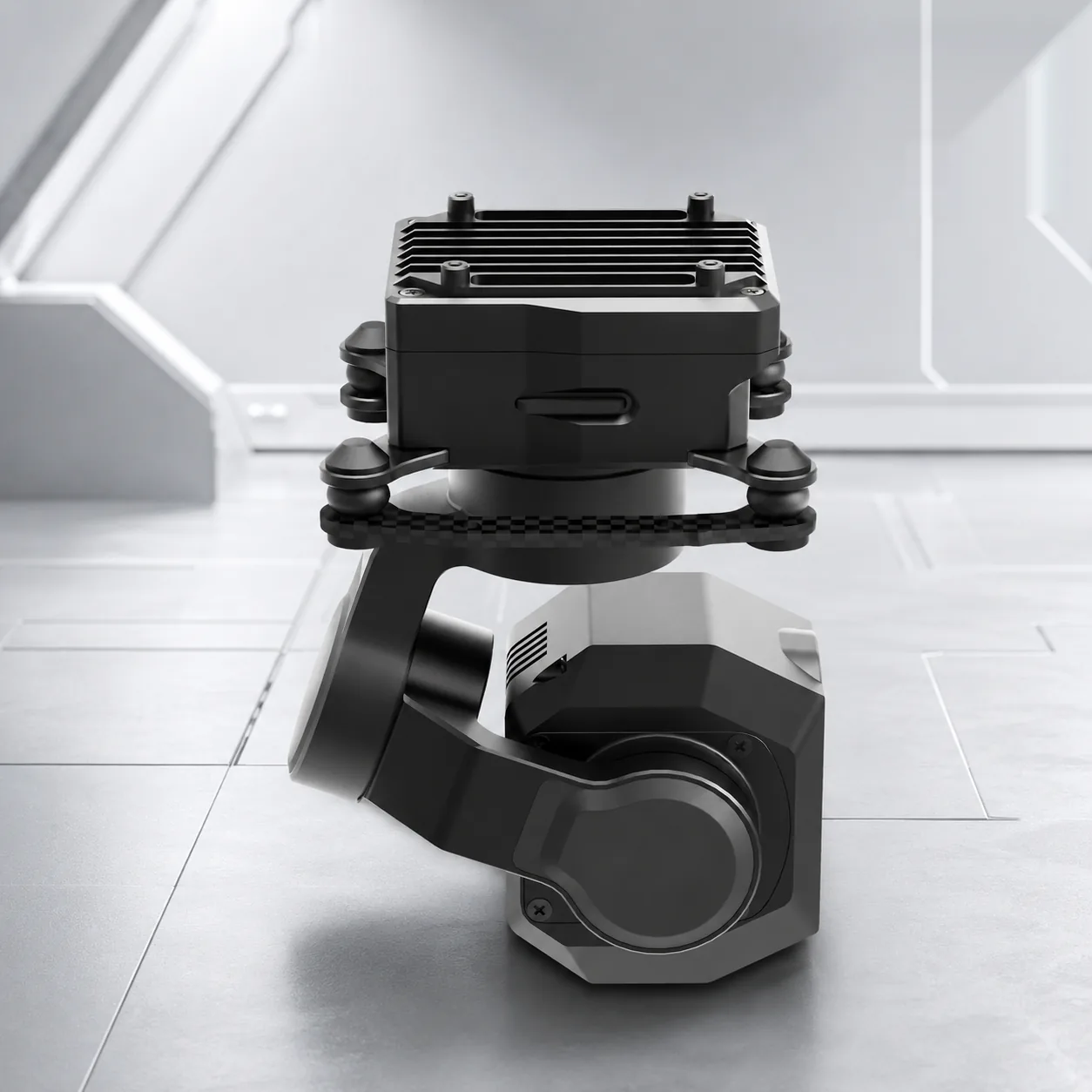

MV-2M Micro-EO/IR-Gimbalkamera mit 256x192 Wärmebild

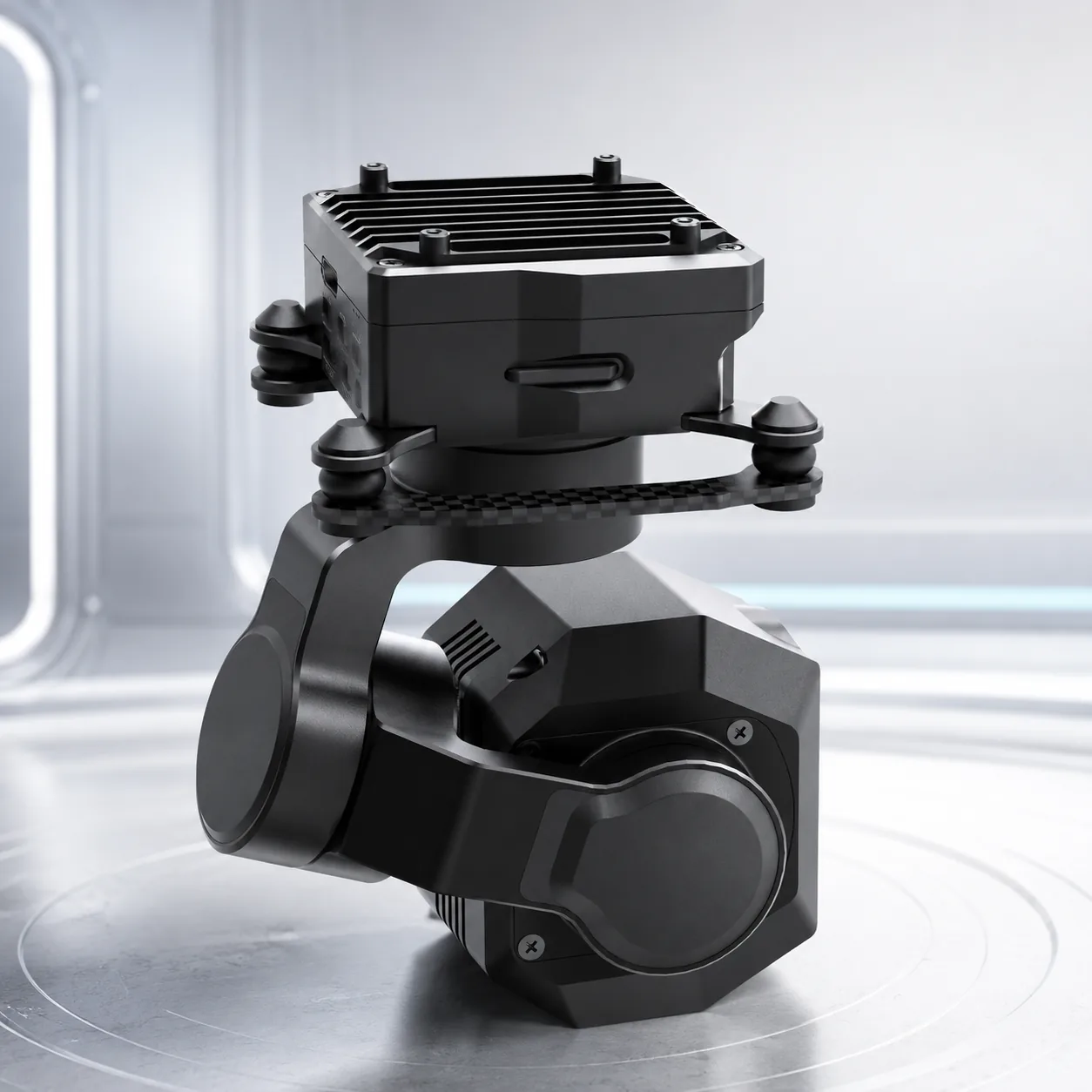

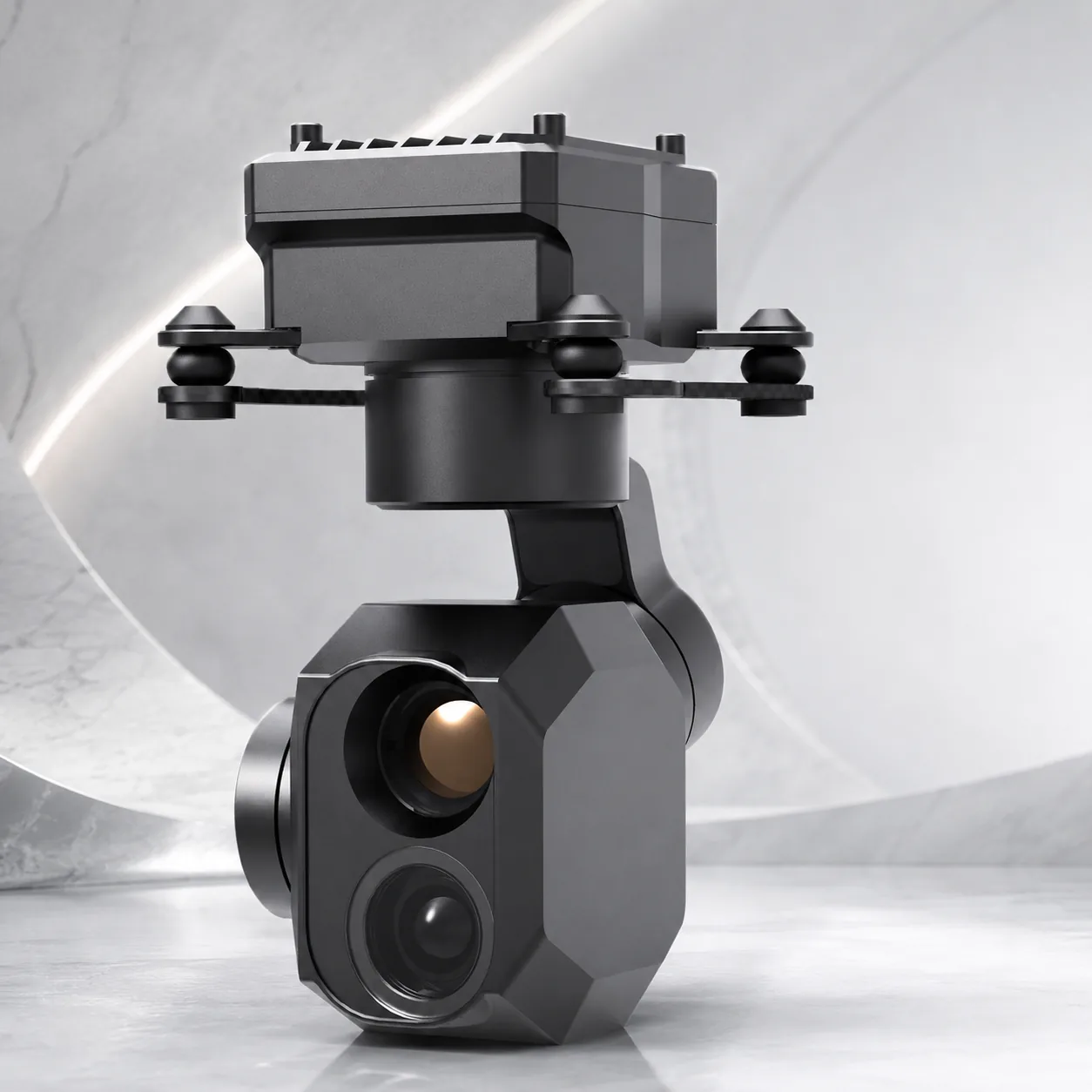

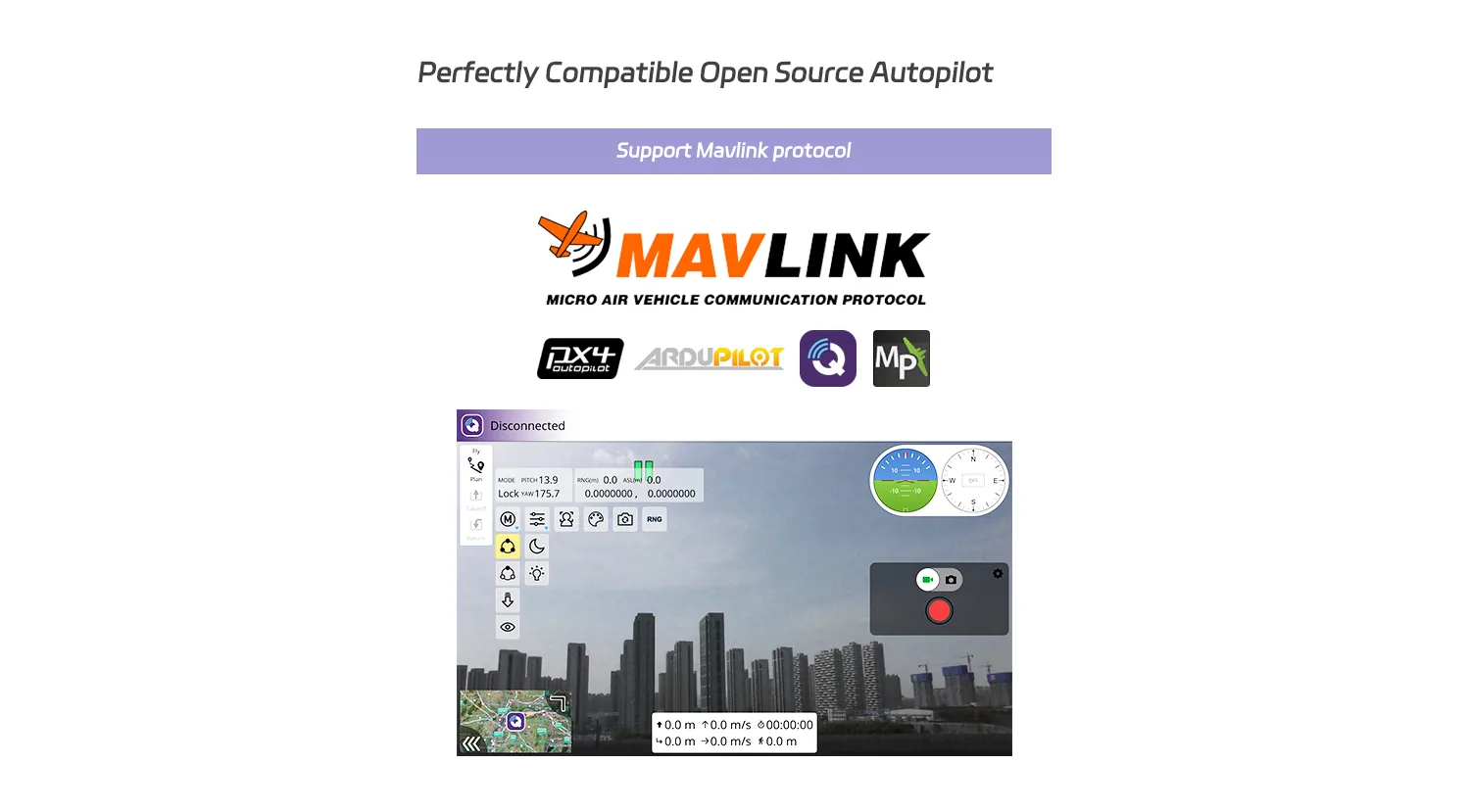

MV-2M ist eine 110 g leichte Mikro-EO/IR-Wärmebild-Gimbal-Kamera, die 4K-Sichtbildgebung und 256x192 Wärmebild vereint. Sie unterstützt Farbnachtsicht, KI-gestützte Mehrzielerkennung und -verfolgung, MAVLink-Steuerung und hochpräzise 3-Achsen-Stabilisierung für kompakte UAV-Inspektionen und Einsätze der Gefahrenabwehr.
Ab Preis
US$579
Drehen ∞°
DETAILS
Produktdetails
- Micro-EO/IR-Nutzlast für Wärmebildinspektion mit kompakten UAV und Beobachtung bei wenig Licht.
- Der 256x192-Wärmekanal ermöglicht die Erkennung von Wärmequellen in leichter Bauform.

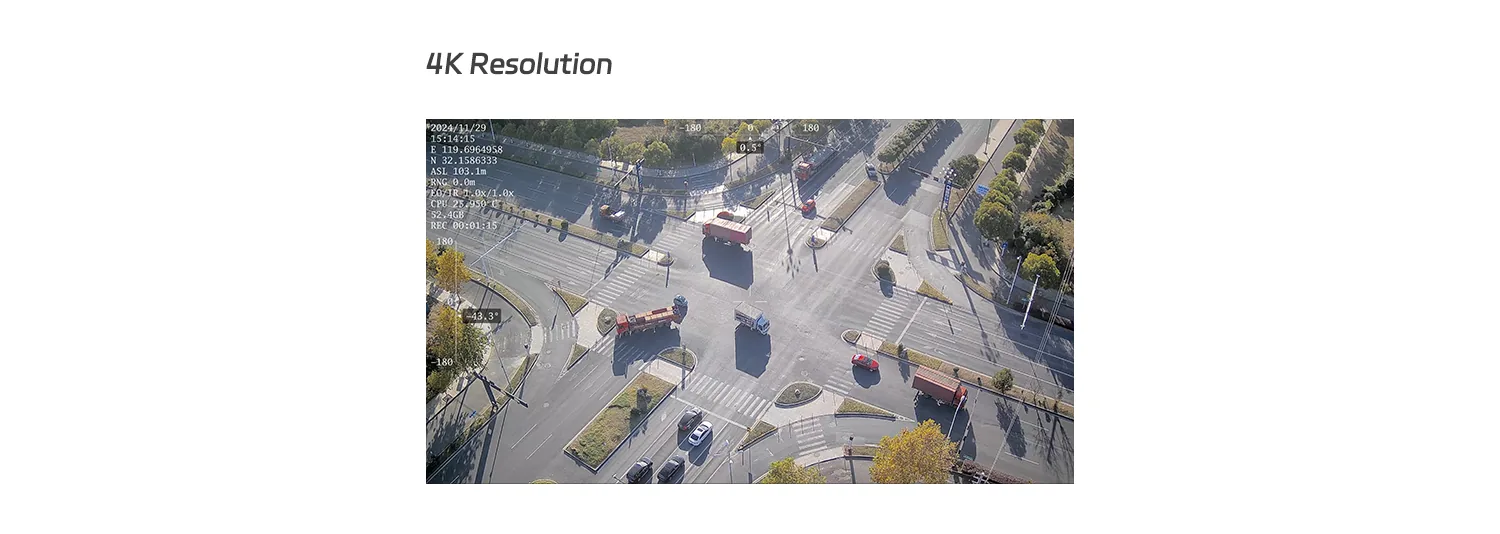

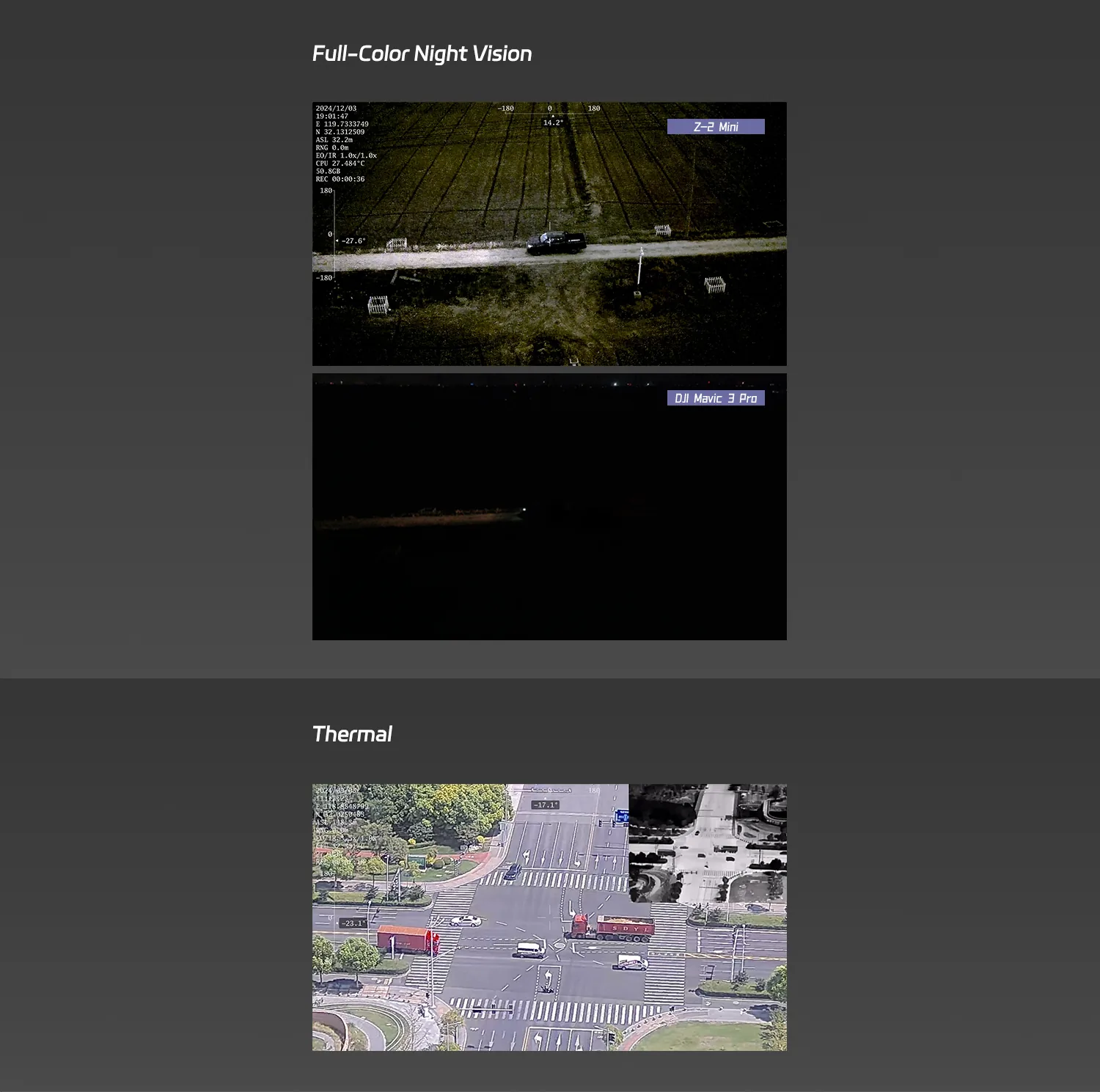

- 4K-Bildgebung im sichtbaren Licht und Farbnachtsicht unterstützen die Szenenbestätigung.
- KI-Erkennung und -Verfolgung mehrerer Objekte unterstützt die Überwachung von Personen und Fahrzeugen.
Anwendungen
- Wärmebildinspektion und Sucheinsätze
- Öffentliche Sicherheit und Notfalleinsatz
- Industrieinspektion und Sicherheitsüberwachung
- Nachtbetrieb und Beobachtung bei schlechter Sicht

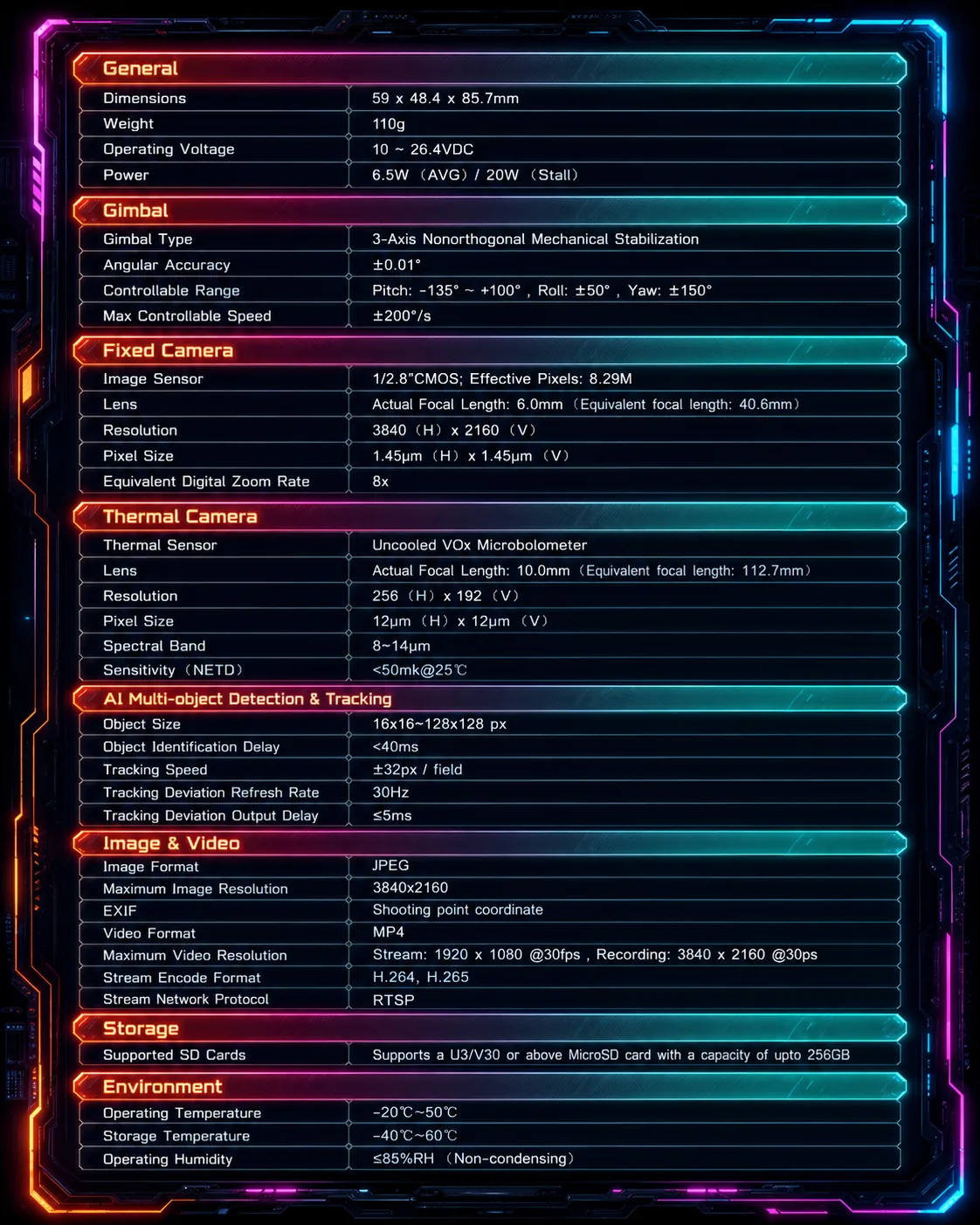

TECHNISCHE DATEN
Technische Daten
| Allgemein | |
|---|---|
| Produktname | MV-2M |
| Abmessungen | 59 x 48.4 x 85.7mm |
| Gewicht | 110g |
| Betriebsspannung | 10~ 26.4VDC |
| Leistungsaufnahme | 6.5W (Ø) / 20W (Anlauf) |
| Montage | Nach unten / nach oben |
| Gimbal | |
| Gimbal-Typ | 3-achsige nichtorthogonale mechanische Stabilisierung |
| Winkelgenauigkeit | ±0.01° |
| Maximaler stabiler Neigungswinkel | 45° |
| Steuerbereich | Nick: -110°~+120°, Gier: ±140° |
| Maximale Drehgeschwindigkeit | 150°/s |
| Kamera für sichtbares Licht | |
| Bildsensor | 1/2.8-Zoll-CMOS, effektive Pixel: 8.29M |
| Tatsächliche Brennweite | 6.0mm (äquivalente Brennweite: 40.6mm) |
| Blende | f/1.0 |
| Objektiv | HFOV: 54.7° |
| VFOV | 30.2° |
| DFOV | 63.2° |
| Auflösung | 3840(H) x 2160(V) |
| Pixelgröße | 1.45μm(H) x 1.45μm(V) |
| Äquivalenter Digitalzoom-Faktor | 8x |
| Wärmebildkamera | |
| Wärmebildsensor | Ungekühltes VOx-Mikrobolometer |
| Tatsächliche Brennweite | 10,0 mm (äquivalente Brennweite: 112,7 mm) |
| Blende | f/1.0 |
| Objektiv | HFOV: 17.5° |
| VFOV | 13.2° |
| DFOV | 21.8° |
| Auflösung | 256(H) x 192(V) |
| Pixelgröße | 12μm(H) x 12μm(V) |
| Spektralband | 8~14μm |
| Empfindlichkeit (NETD) | <50mk@25℃ |
| Sonnenbrandschutz | Unterstützt[4] |
| KI-Erkennung und -Verfolgung mehrerer Objekte | |
| Objektgröße | 16x16 ~ 128x128 px |
| Verzögerung der Objektidentifikation | <40ms |
| Nachführgeschwindigkeit | ±32 px / Feld |
| Aktualisierungsrate der Nachführabweichung | 30Hz |
| Ausgabeverzögerung der Nachführabweichung | ≤5ms |
| Bild und Video | |
| Bildformat | JPEG |
| Maximale Bildauflösung | 3840 x 2160 |
| Videoformat | MP4; Stream: 3840 x 2160 @30fps |
| Maximale Videoauflösung | Aufnahme: 1920 x 1080 @30fps (3840 x 2160 @ 30fps wird über künftige Firmware-Updates unterstützt) |
| OSD | status |
| EXIF | Zeit, Kameralage, Trägerkoordinaten, Auflösung |
| SEI | Wird in künftigen Firmware-Updates unterstützt |
| Stream-Codierformat | H.264, H.265 |
| Netzwerkprotokoll des Streams | RTSP |
| Mittlere Stream-Verzögerung und FPS (OSD aus, Erkennung aus) | Dragonfly: 340ms; QGC: 340ms; FPS: 26 |
| Mittlere Stream-Verzögerung und FPS (OSD ein, Erkennung aus) | Dragonfly: 550ms; QGC: 440ms; FPS: 22 |
| Mittlere Stream-Verzögerung und FPS (OSD aus, Erkennung ein) | Dragonfly: 340ms; QGC: 340ms; FPS: 19 |
| Speicher | |
| Unterstützte SD-Karten | Unterstützt MicroSD-Karten ab U3/V30 mit bis zu 256 GB |
| Umgebung | |
| Betriebstemperatur | -20℃~50℃ |
| Lagertemperatur | -40℃~60℃ |
| Betriebsfeuchte | ≤85% r. F. (nicht kondensierend) |
| Referenzwerte für Detektionsdistanz | |
| Kamera für sichtbares Licht – Objekterkennungsdistanz | Nach Johnson-Kriterien Person: 2069m; leichtes Fahrzeug: 6345m; großes Fahrzeug: 13517m; nach EN62676-4:2015 Person: 175m; leichtes Fahrzeug: 230m; großes Fahrzeug: 491m |
| Kamera für sichtbares Licht – Objektidentifikationsdistanz | Nach Johnson-Kriterien Person: 517m; leichtes Fahrzeug: 1586m; großes Fahrzeug: 3379m; nach EN62676-4:2015 Person: 35m; leichtes Fahrzeug: 46m; großes Fahrzeug: 98m |
| Kamera für sichtbares Licht – Objektverifikationsdistanz | Nach Johnson-Kriterien Person: 259m; leichtes Fahrzeug: 793m; großes Fahrzeug: 1690m; nach EN62676-4:2015 Person: 18m; leichtes Fahrzeug: 23m; großes Fahrzeug: 49m |
| Wärmebildkamera – Objekterkennungsdistanz | Person: 417m; leichtes Fahrzeug: 1278m; großes Fahrzeug: 2722m |
| Wärmebildkamera – Objektidentifikationsdistanz | Nach Johnson-Kriterien Person: 188m; leichtes Fahrzeug: 575m; großes Fahrzeug: 1225m |
| Wärmebildkamera – Objektverifikationsdistanz | Person: 94m; leichtes Fahrzeug: 288m; großes Fahrzeug: 613m |
DAS WICHTIGSTE IN KÜRZE

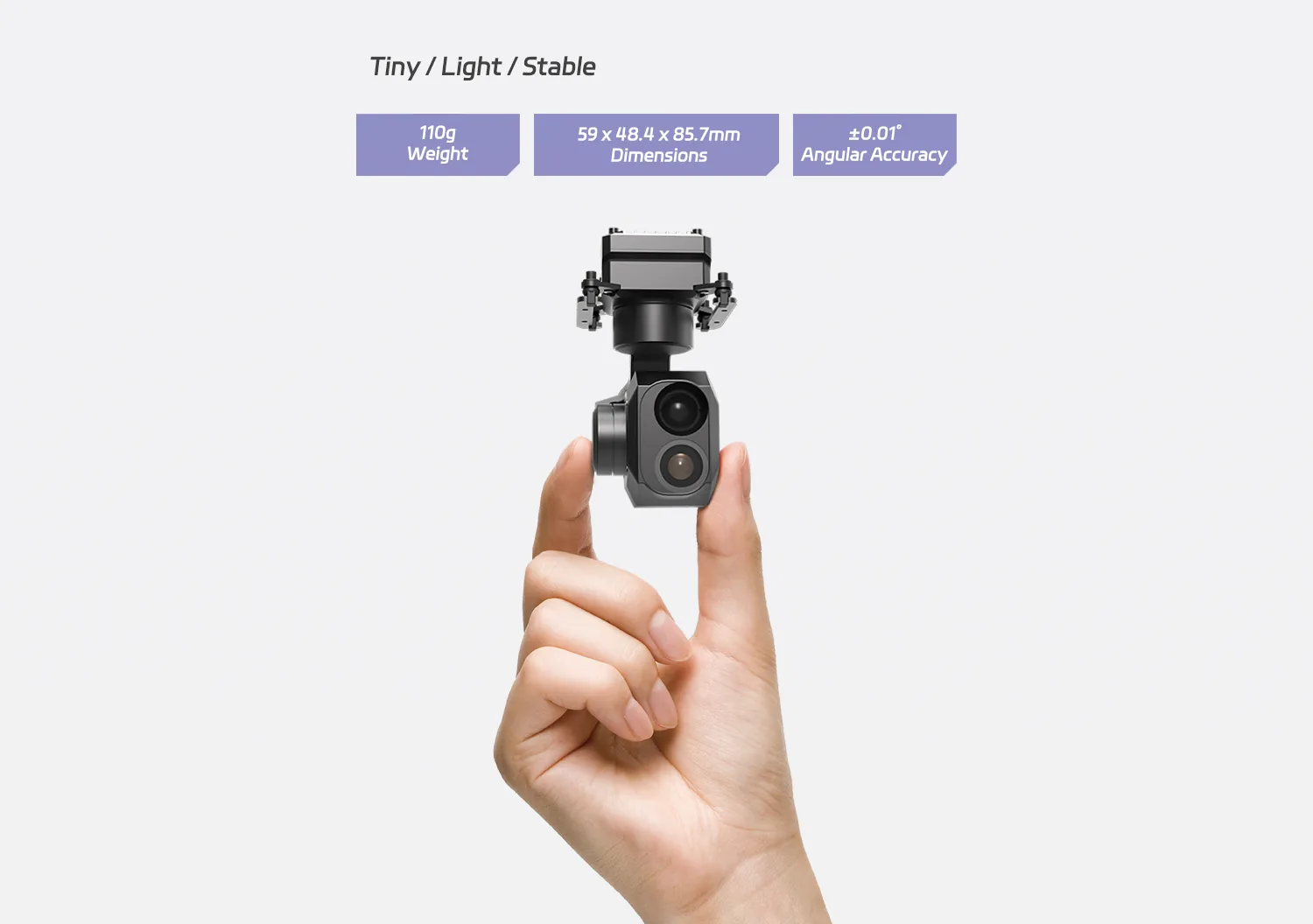

- Wiegt 110g bei 59 x 48.4 x 85.7mm — das bestimmt, auf welche Zelle und Halterung er passt.
- 3-achsige nichtorthogonale mechanische Stabilisierung hält ±0.01° Winkelgenauigkeit.
- Betrieb mit 10~ 26.4VDC bei 6.5W (AVG) / 20W (Stall) Aufnahme — kalkulieren Sie das gegen die freie Nutzlastleistung Ihrer Plattform.
- 3840(H) x 2160(V) durch ein HFOV: 54.7°-Objektiv.
Modelle der MV Series im Vergleich
| Modell | Gewicht | Abmessungen | Stabilisierung | Winkelgenauigkeit | Auflösung | Eingangsspannung |
|---|---|---|---|---|---|---|
| MV-1M | 69g | 50.2 x 48.4 x 67.4mm | 3-achsige nichtorthogonale mechanische Stabilisierung | ±0.01° | 3840(H) x 2160(V) | 10 ~ 26.4VDC |
| MV-1P | 100g | 59.2 x 48.4 x 80.2mm | 3-achsige nichtorthogonale mechanische Stabilisierung | ±0.01° | 2688(H) x 1520(V) | 10 ~ 26.4VDC |
| MV-2M | 110g | 59 x 48.4 x 85.7mm | 3-achsige nichtorthogonale mechanische Stabilisierung | ±0.01° | 3840(H) x 2160(V) | 10~ 26.4VDC |
| MV-2P | 130g | 57.8 x 53 x 85.1mm | 3-achsige nichtorthogonale mechanische Stabilisierung | ±0.01° | 3840 (H) x 2160(V) | 10~ 26.4VDC |
| MV-4M | 237g | 72.7 x 78.5 x 109.8mm | 3-achsige nichtorthogonale mechanische Stabilisierung | ±0.01° | 2688(H) x 1520(V) | 12 ~ 25.2 VDC |
| MV-4P | 235g | 72.7 x 78.5 x 109.8mm | 3-achsige nichtorthogonale mechanische Stabilisierung | ±0.01° | 2688(H) x 1520(V) | 12 ~ 25.2 VDC |
| MV-4X | 366g | 85 x 118.4 x 133.5mm | 3-achsige nichtorthogonale mechanische Stabilisierung | ±0.01° | 2688(H) x 1520(V) | 12 ~ 25.2 VDC |
Häufige Fragen
Wie viel wiegt der MV-2M?
MV-2M wiegt 110g. Die Abmessungen betragen 59 x 48.4 x 85.7mm — prüfen Sie Masse und Bauraum gegen Ihre Halterung.
Welche Stromversorgung braucht der MV-2M?
MV-2M akzeptiert 10~ 26.4VDC. Die Leistungsaufnahme beträgt 6.5W (AVG) / 20W (Stall). Stellen Sie sicher, dass Ihre Plattform das dauerhaft liefert, nicht nur in der Spitze.
Wie wird der MV-2M stabilisiert?
MV-2M nutzt 3-achsige nichtorthogonale mechanische Stabilisierung. Die angegebene Winkelgenauigkeit beträgt ±0.01°.
Wie groß ist der Steuerbereich des MV-2M?
Pitch: -110°~+120°, Yaw: ±140°. Das ist der mechanische Weg, der Bediener oder Autopilot zur Verfügung steht.
In welcher Auflösung nimmt der MV-2M auf?
3840(H) x 2160(V).
In welchem Temperaturbereich arbeitet der MV-2M?
-20℃~50℃. Außerhalb dieses Bereichs gelten die angegebenen Spezifikationen nicht mehr.
