GIMBALS / AX-SERIE

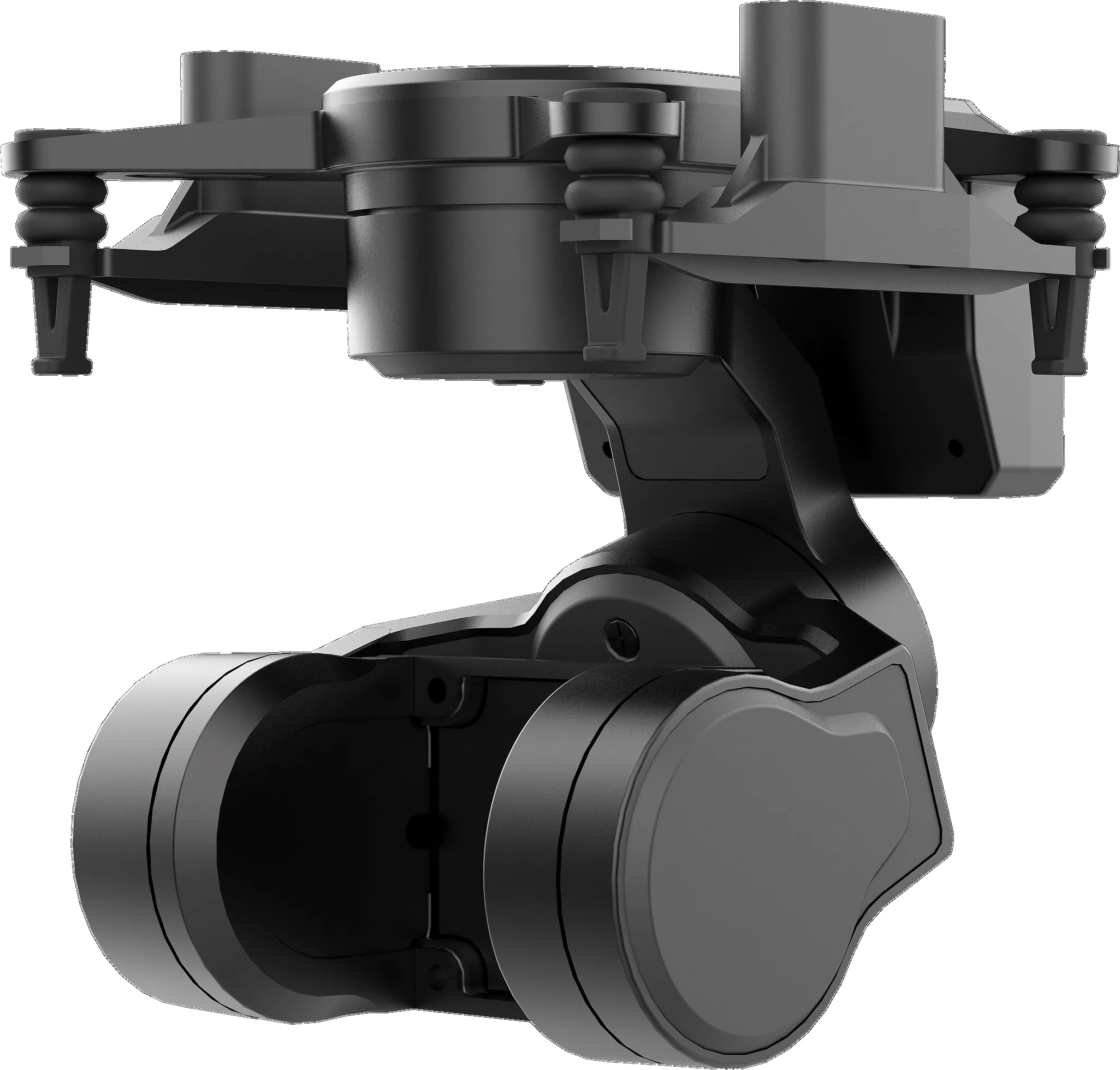

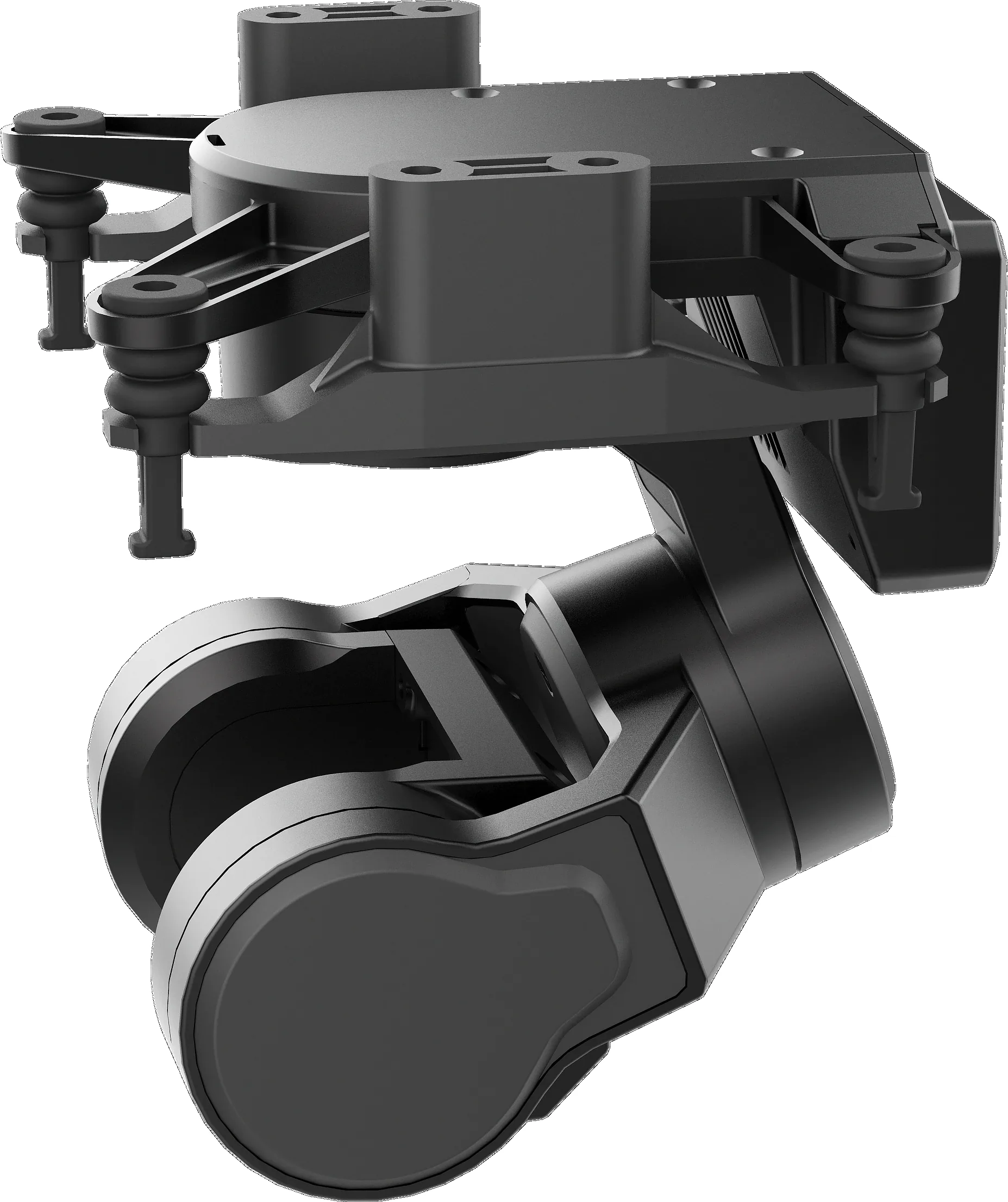

AX-20T O4 Pro 46g 3-Achsen-FPV-Gimbal
AX-20T O4 Pro ist eine 3-Achsen-FPV-Gimbal-Variante für DJI O4 Pro digital FPV camera system. Sie behält die nichtorthogonale 3-Achsen-Stabilisierung der AX-20T-Plattform, Head-Tracking, Steuerung über UART/MAVLink, S.BUS, CRSF und PWM sowie Montage nach unten oder oben, soweit zutreffend.
DETAILS
Produktdetails
- Kamerahalter und Montagelayout sind auf DJI O4 Pro digital FPV camera system abgestimmt.
- 3-axis nonorthogonal mechanical stabilization hilft, FPV-Aufnahmen auf Drohnen, RC-Flugzeugen und Fahrzeugplattformen stabil zu halten.
- Unterstützung für Headtracker, UART/MAVLink, S.BUS, CRSF und PWM deckt gängige FPV-Integrationen ab.
- Montage nach unten oder oben gibt Integratoren mehr Spielraum bei kompakten Aufbauten.
Anwendungen
- FPV-Drohnenaufbauten mit DJI O4 Pro
- FPV-Drohnenaufbauten
- RC-Flächenflugzeuge und Fahrzeugplattformen

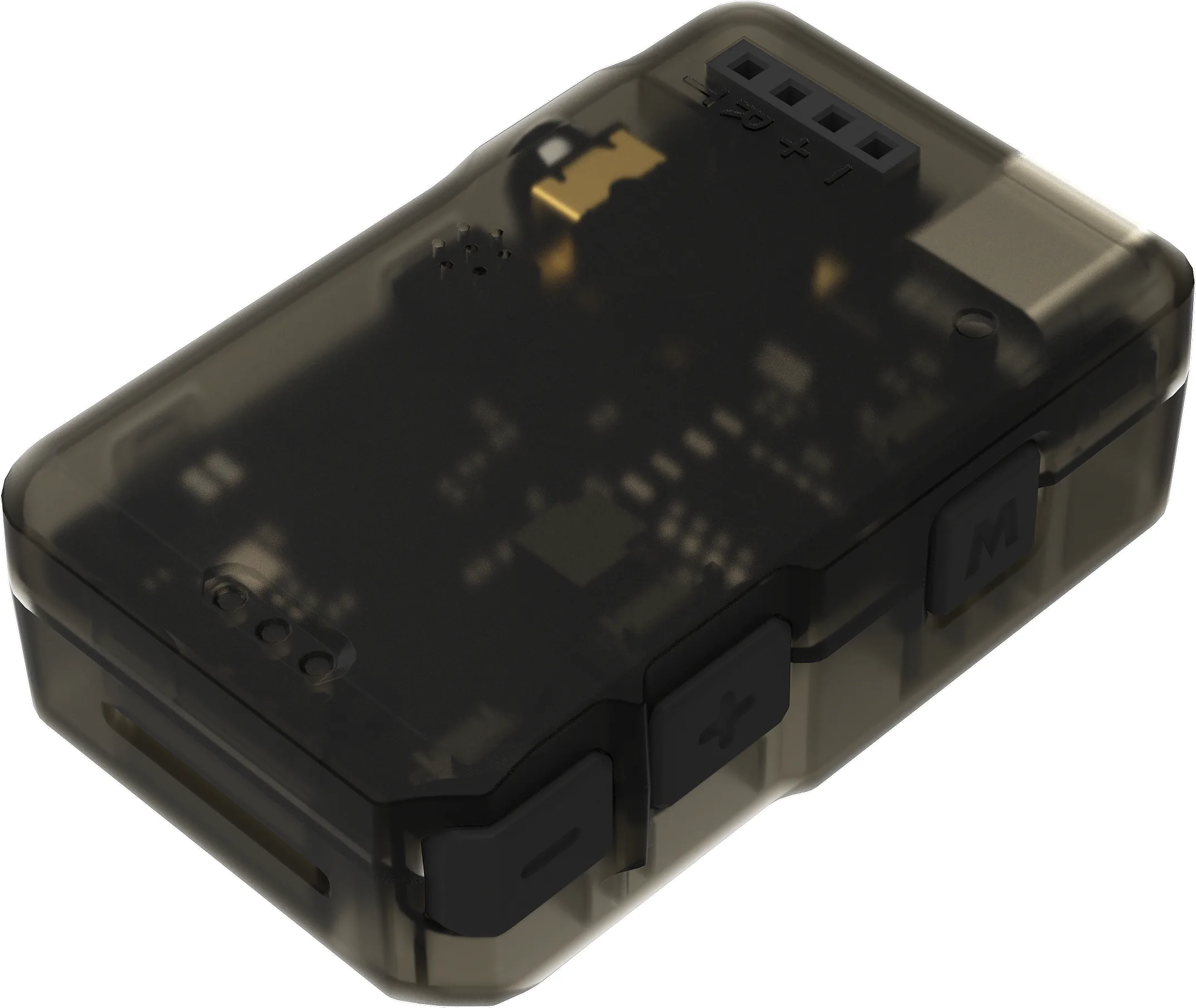

- Kamerasteuerung per Kopfbewegung

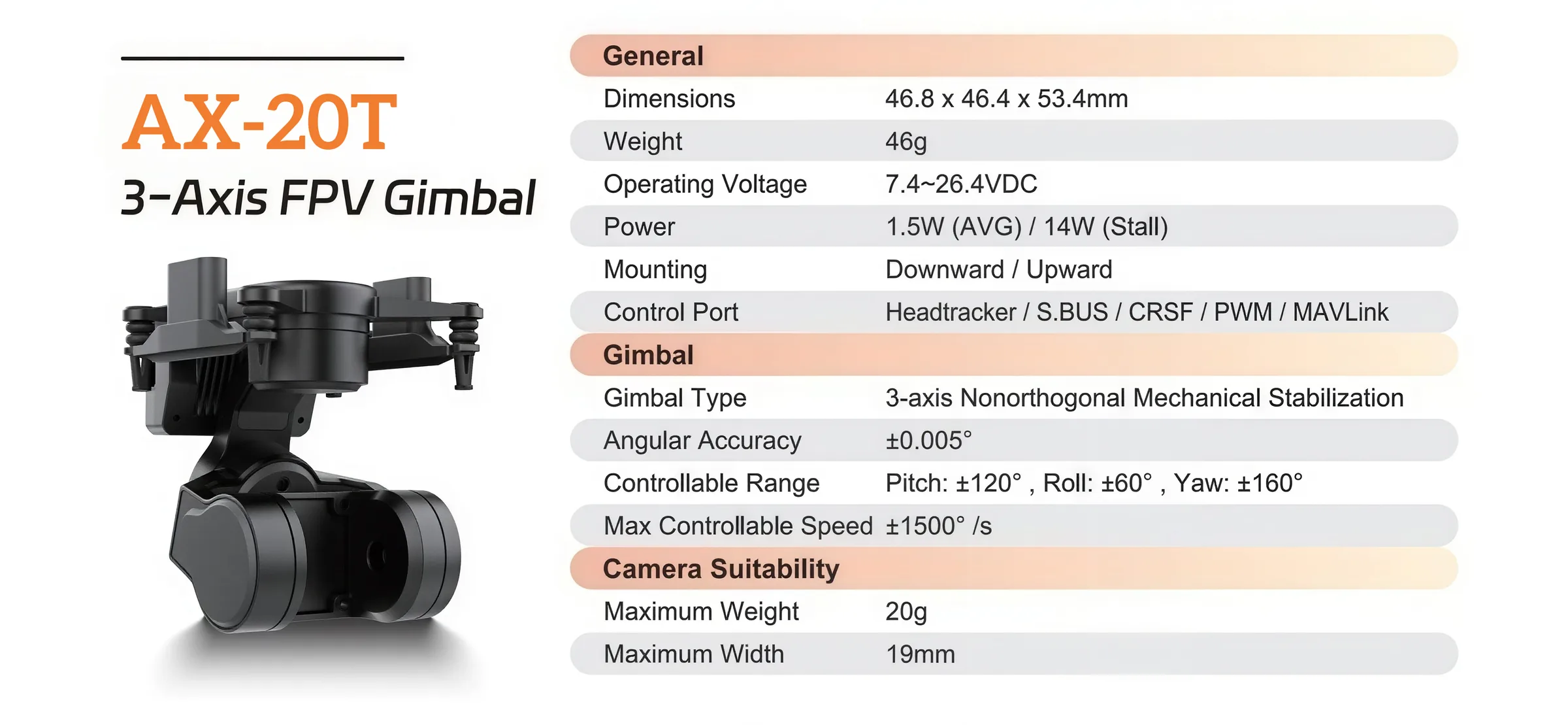

TECHNISCHE DATEN
Technische Daten
| Allgemein | |
|---|---|
| Produktname | AX-20T |

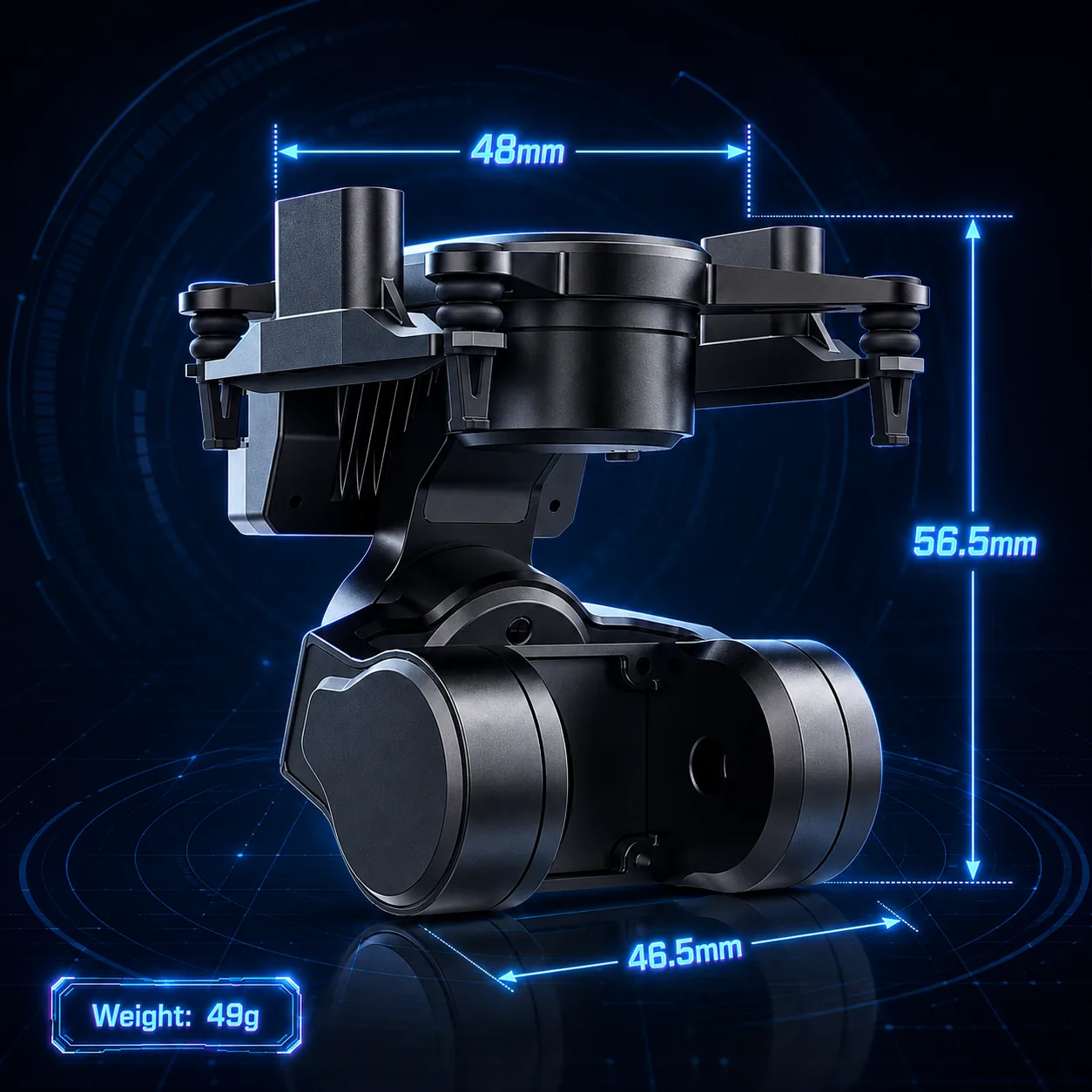

| Abmessungen | 46.8 x 46.4 x 53.4mm |
| Gewicht | 46g |
| Betriebsspannung | 7.4~26.4VDC |
| Leistungsaufnahme | 1.5W (Ø) / 14W (Anlauf) |

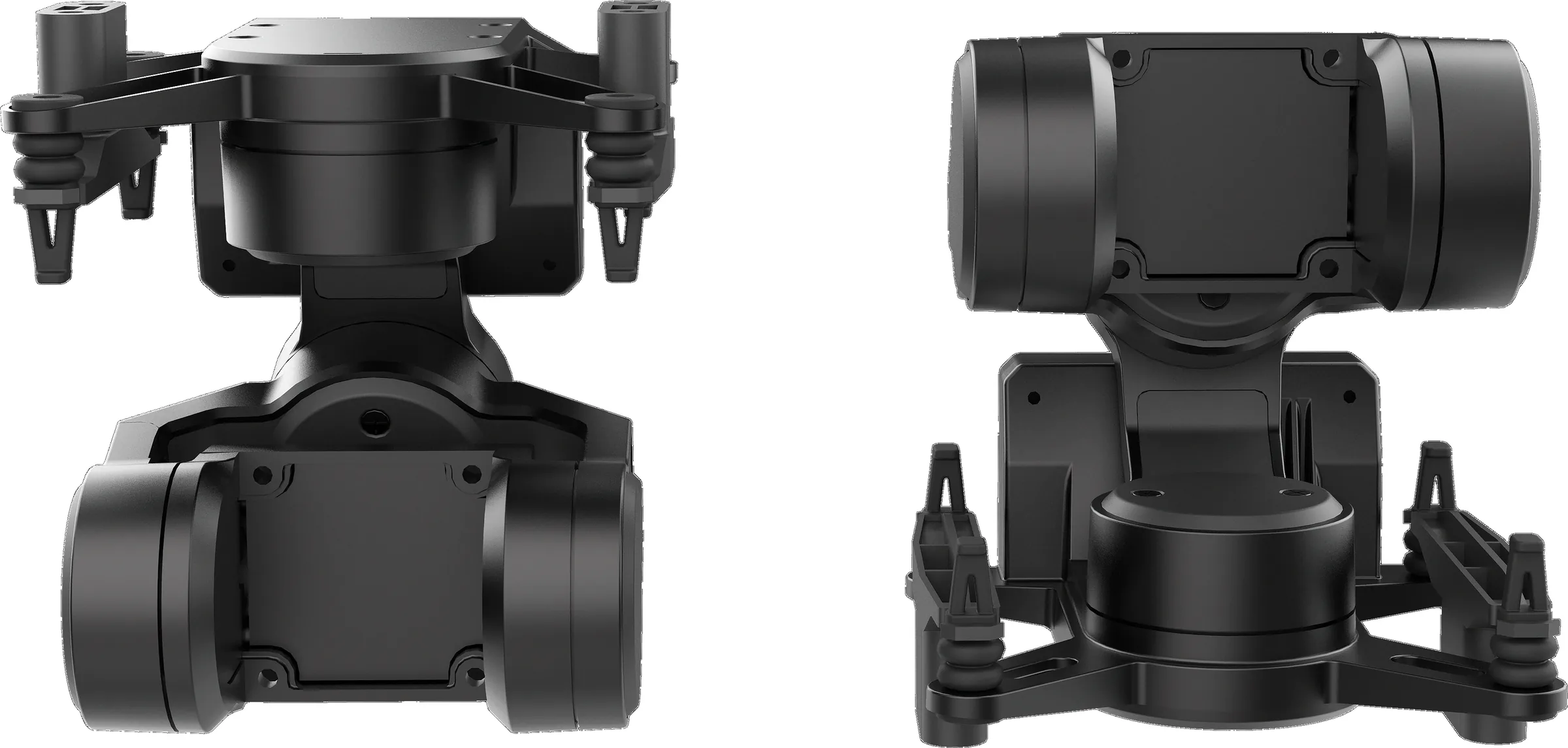

| Montage | Nach unten / nach oben |
| Steuerport | Headtracker / S.BUS / CRSF / PWM / MAVLink |
| Kamerakompatibilität | |
| Produktvariante | AX-20T O4 Pro |
| Unterstütztes Kamerasystem | Digitales FPV-Kamerasystem DJI O4 Pro |

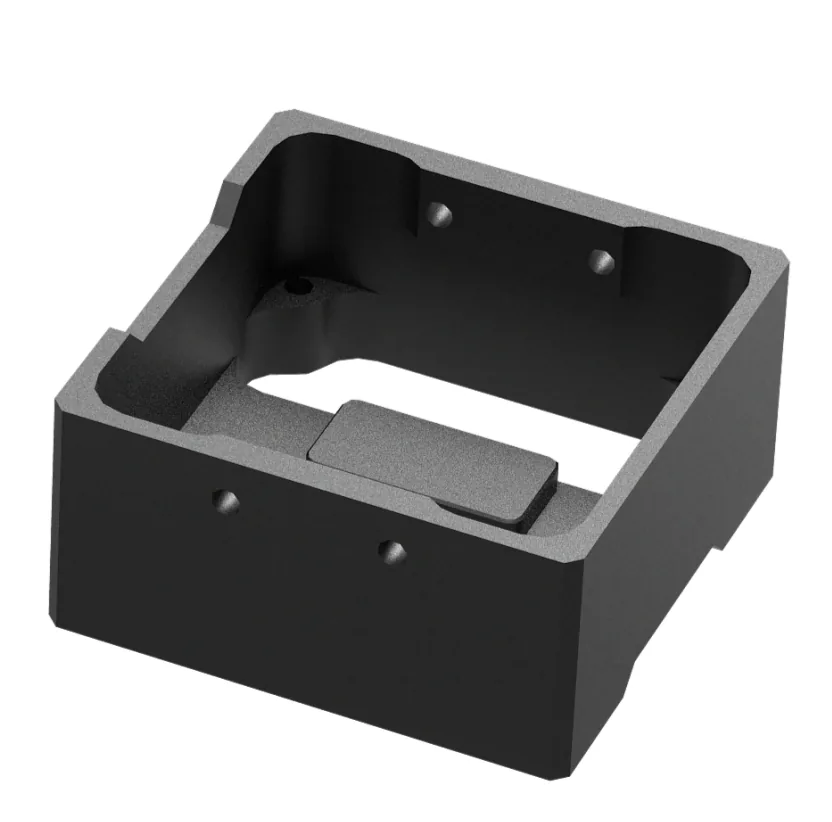

| Kameraaufnahme | Variantenspezifische FPV-Kameraaufnahme für das genannte digitale DJI-FPV-Kamerasystem |
| Gimbal | |
| Gimbal-Typ | 3-achsige nichtorthogonale mechanische Stabilisierung |
| Winkelgenauigkeit | ±0.005° |

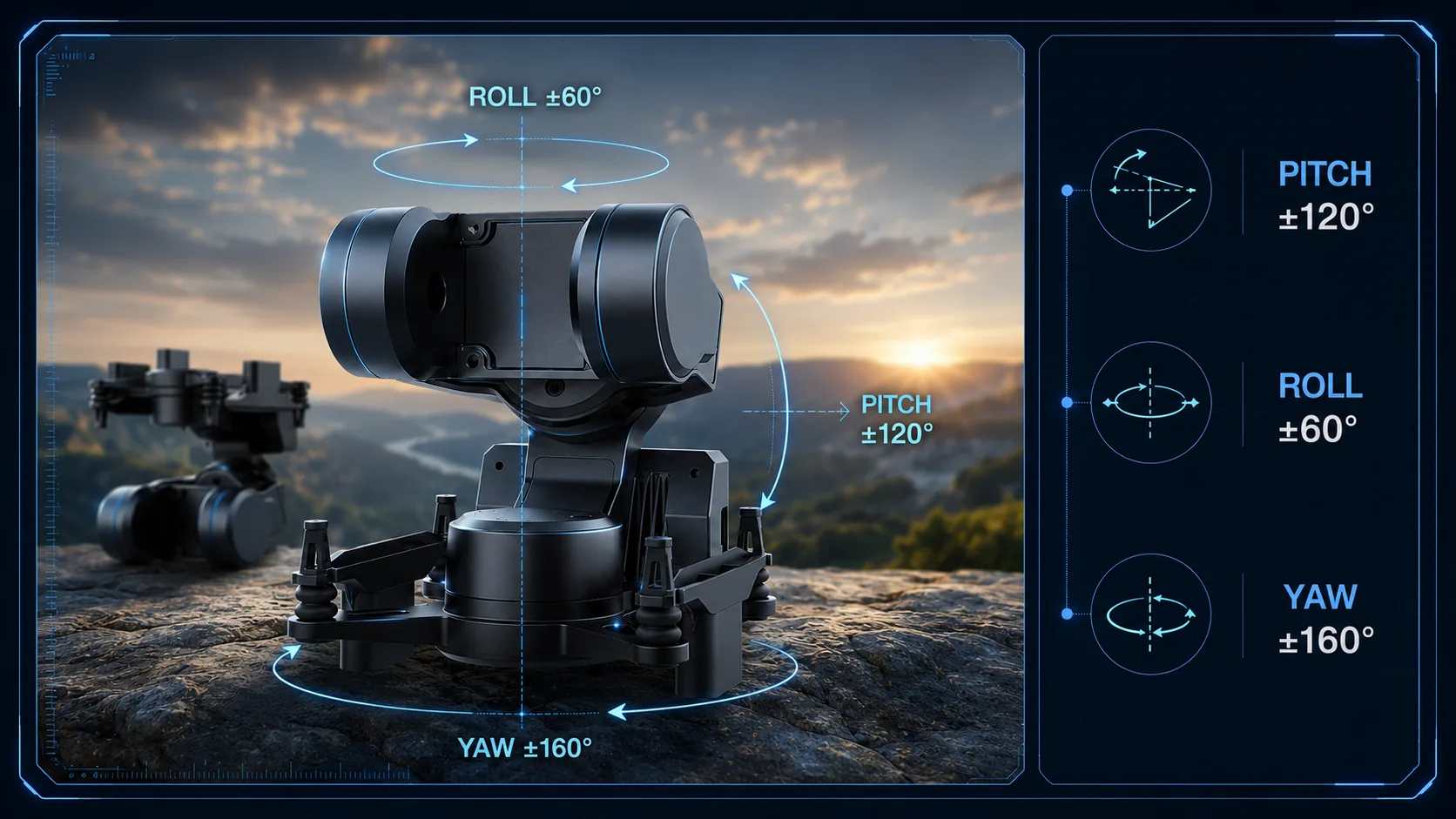

| Steuerbereich | Nick: ±120°, Roll: ±60°, Gier: ±160° |
| Max. Steuergeschwindigkeit | ±1500°/s |
| Kamera-Eignung | |
| Maximalgewicht | 20g |
| Maximalbreite | 19mm |
DAS WICHTIGSTE IN KÜRZE
- Wiegt 46g bei 46.8 x 46.4 x 53.4mm — das bestimmt, auf welche Zelle und Halterung er passt.
- 3-achsige nichtorthogonale mechanische Stabilisierung hält ±0.005° Winkelgenauigkeit.
- Betrieb mit 7.4~26.4VDC bei 1.5W (AVG) / 14W (Stall) Aufnahme — kalkulieren Sie das gegen die freie Nutzlastleistung Ihrer Plattform.
- Steuerbereich: Pitch: ±120°, Roll: ±60°, Yaw: ±160°.

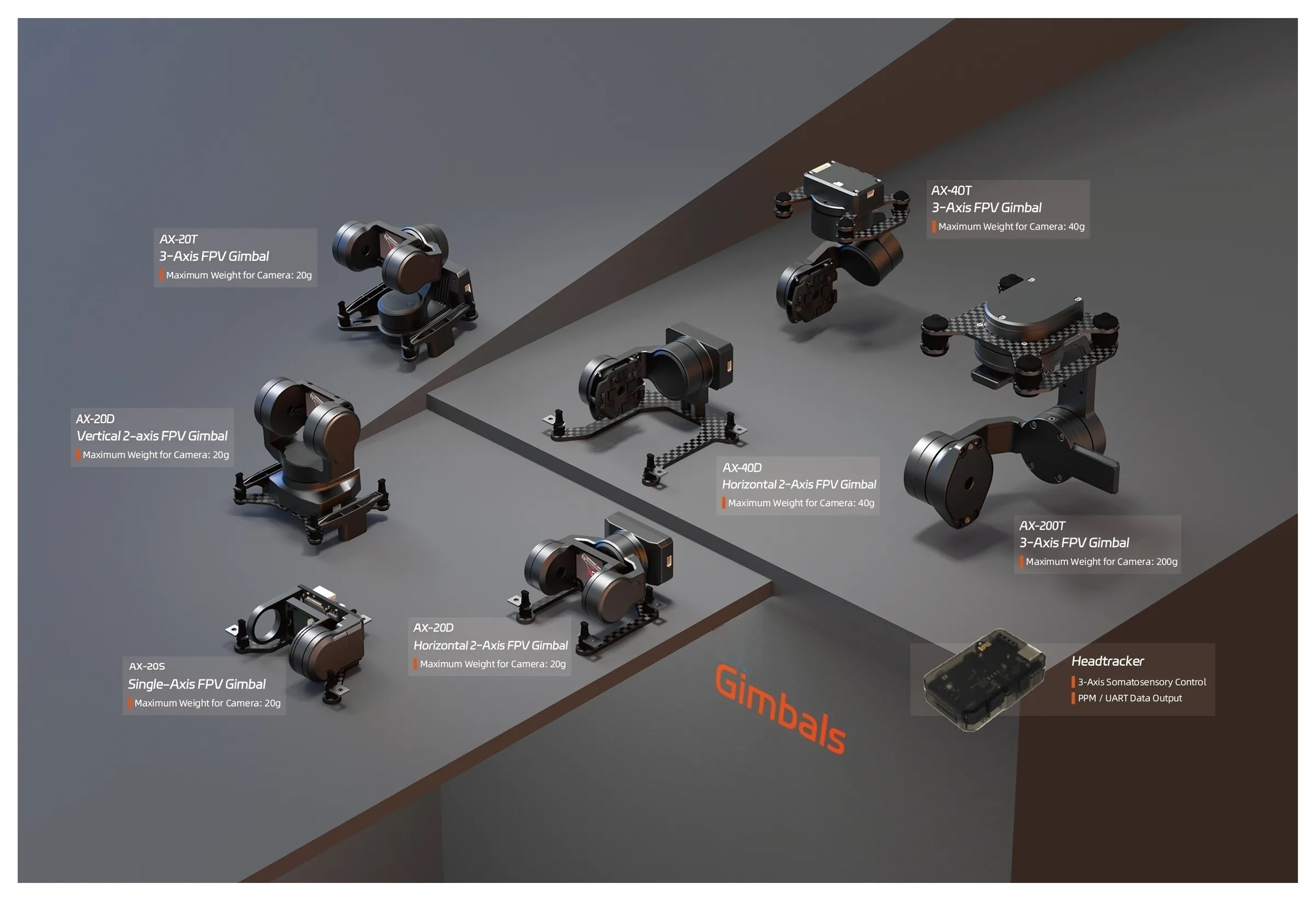

AX-20T variants compared
| Variante | Kamerasystem | Max. Kameragewicht | Max. Kamerabreite |
|---|---|---|---|
| AX-20T AV/Analog | Analoge AV-FPV-Kamerasysteme bis 19 mm Breite | 20g | 19mm |
| AX-20T Avatar/Moonlight | Digitale FPV-Kamerasysteme Walksnail Avatar / Walksnail Moonlight | 20g | 19mm |
| AX-20T O3 | Digitales FPV-Kamerasystem DJI O3 | 20g | 19mm |
| AX-20T O4 | Digitales FPV-Kamerasystem DJI O4 | 20g | 19mm |
| AX-20T O4 Pro | Digitales FPV-Kamerasystem DJI O4 Pro | 20g | 19mm |
Häufige Fragen
Welche Kamera passt in die AX-20T O4 Pro?
AX-20T O4 Pro ist für das digitale FPV-Kamerasystem DJI O4 Pro gefertigt. Die Aufnahme fasst eine Kamera bis 20 g und 19 mm Breite. Andere Varianten desselben Gimbals nehmen andere Kamerasysteme auf.
Wie viel wiegt der AX-20T O4 Pro?
AX-20T O4 Pro wiegt 46g. Die Abmessungen betragen 46.8 x 46.4 x 53.4mm — prüfen Sie Masse und Bauraum gegen Ihre Halterung.
Welche Stromversorgung braucht der AX-20T O4 Pro?
AX-20T O4 Pro akzeptiert 7.4~26.4VDC. Die Leistungsaufnahme beträgt 1.5W (AVG) / 14W (Stall). Stellen Sie sicher, dass Ihre Plattform das dauerhaft liefert, nicht nur in der Spitze.
Wie wird der AX-20T O4 Pro stabilisiert?
AX-20T O4 Pro nutzt 3-achsige nichtorthogonale mechanische Stabilisierung. Die angegebene Winkelgenauigkeit beträgt ±0.005°.
Wie groß ist der Steuerbereich des AX-20T O4 Pro?
Pitch: ±120°, Roll: ±60°, Yaw: ±160°. Das ist der mechanische Weg, der Bediener oder Autopilot zur Verfügung steht.
Wie steuert man den AX-20T O4 Pro?
AX-20T O4 Pro stellt Headtracker / S.BUS / CRSF / PWM / MAVLink bereit. Gleichen Sie das vor der Bestellung mit Flight Controller oder Bodenstation ab.
