NACELLES / SÉRIE AX

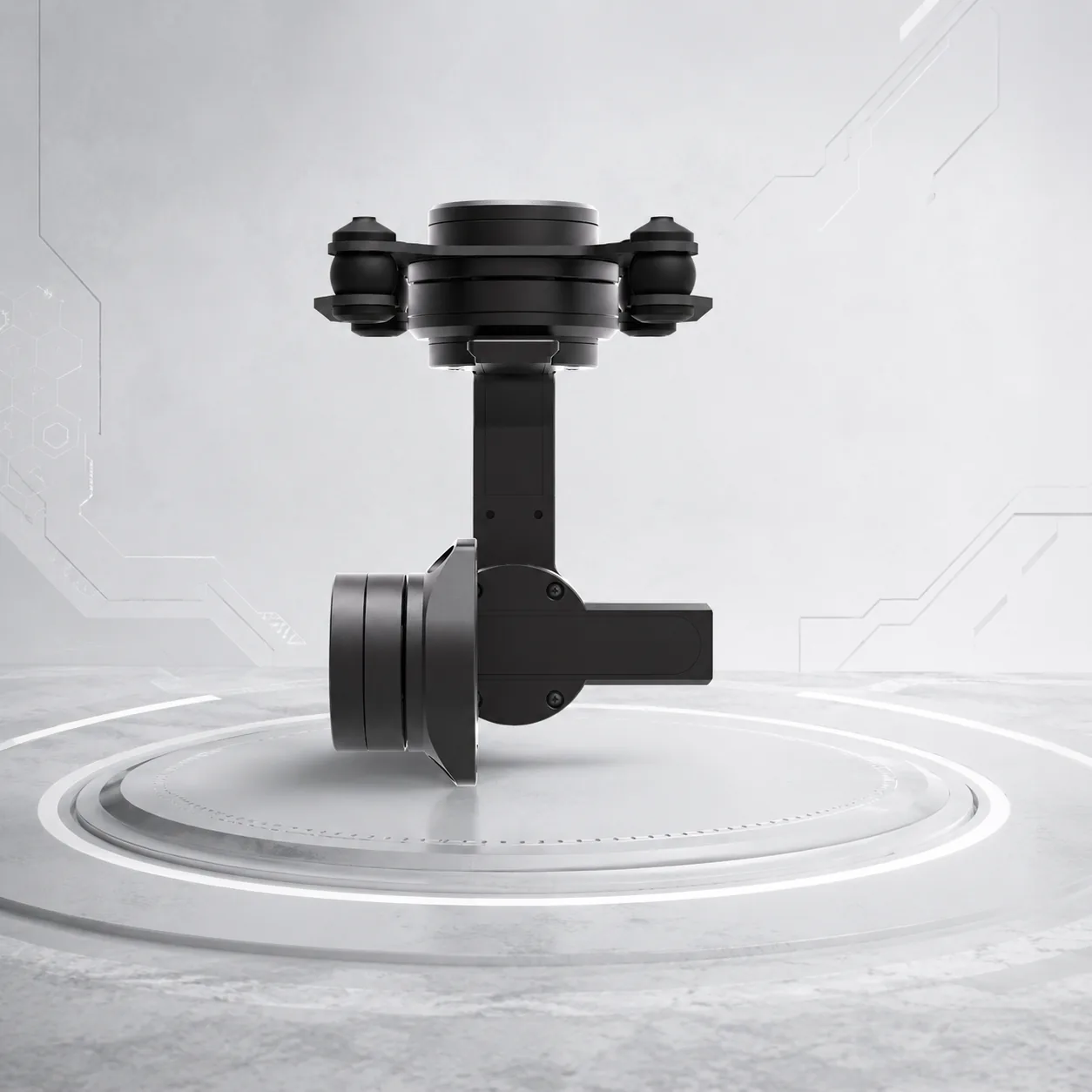

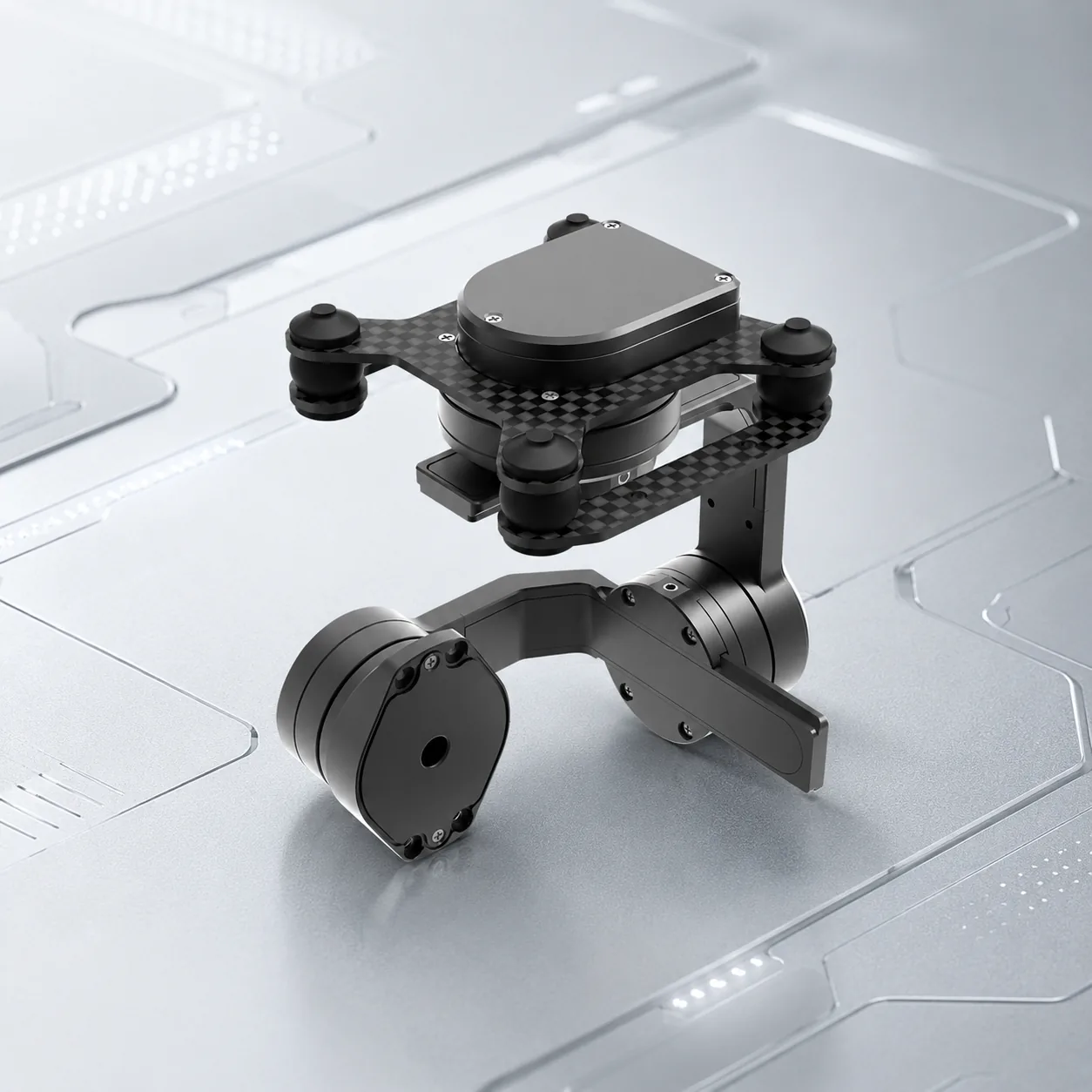

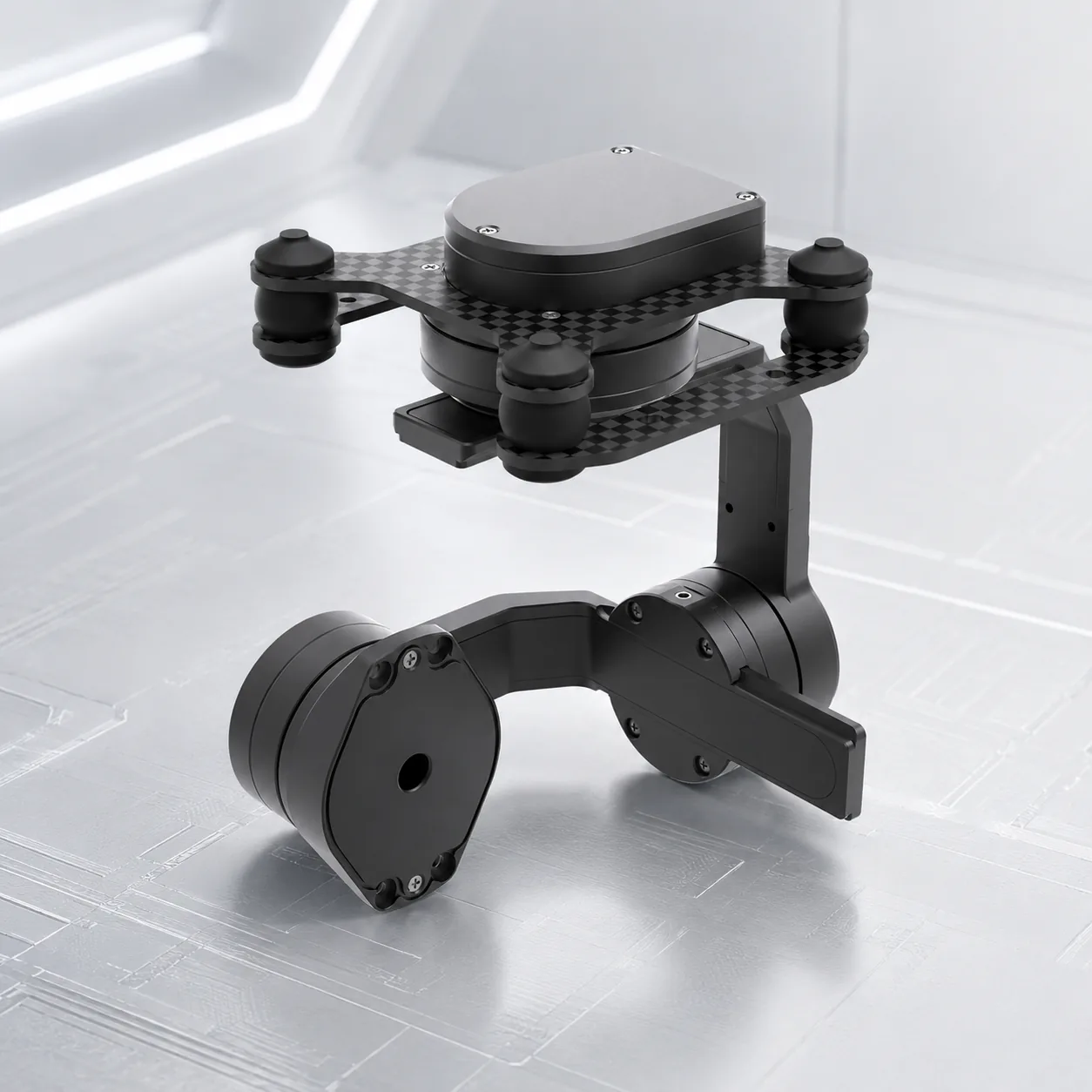

AX-200T nacelle UAV 3 axes, charge utile 200g, stabilisation haute précision
AX-200T est une nacelle UAV 3 axes pour charges utiles jusqu'à 200 g. Structure de stabilisation mécanique orthogonale, moteurs à fort couple, régulation thermique de l'IMU et fusion AHRS du porteur soutiennent une précision de stabilisation de ±0,01° et l'intégration professionnelle sur systèmes sans pilote.
DÉTAILS
Détails du produit
- Nacelle 3 axes conçue pour des charges utiles UAV sur mesure plus lourdes, jusqu'à 200 g.
- Des moteurs à couple élevé et la fusion AHRS du porteur assurent une stabilisation précise sous vibration et flux d'air.
- Le head tracking offre une commande immersive à la première personne des équipements embarqués.
- Le montage vers le bas ou vers le haut convient à différentes implantations de porteur UAV.
Applications
- Intégration de charge utile UAV
- Montages FPV et imagerie stabilisée
- Développement de supports et charges utiles sur mesure
CARACTÉRISTIQUES
Caractéristiques
| Généralités | |
|---|---|
| Nom du produit | AX-200T |
| Dimensions | Longueur : 76.4~90.9mm ; largeur : 66.5~81.5mm ; hauteur : 91.55mm |
| Poids | 125g |
| Tension de service | 12~26.4VDC |
| Consommation | 1.7W (Static) / 23.5W (Stall) |
| Montage | Vers le bas / vers le haut |
| Port de commande | Headtracker / UART (protocole propriétaire et MAVLink) / S.BUS / CRSF / PWM |
| Passage de câble | 4.6mm |
| Nacelle | |
| Type de nacelle | Stabilisation mécanique orthogonale 3 axes |
| Précision angulaire | ±0.01° |
| Plage de commande | Pitch: -135°~+40°, Roll: ±50°, Yaw: ±155° |
| Vitesse max. commandée | 150°/s |
| Charge utile | |
| Poids maximal | 200g |
POINTS CLÉS
- Pèse 125g pour Length: 76.4~90.9mm; Width: 66.5~81.5mm; Height: 91.55mm, ce qui détermine la cellule et le support compatibles.
- Stabilisation mécanique orthogonale 3 axes maintient une précision angulaire de ±0.01°.
- Fonctionne en 12~26.4VDC pour 1.7W (Static) / 23.5W (Stall) — à budgétiser sur la puissance utile disponible de votre plateforme.
- Plage de commande : Pitch: -135°~+40°, Roll: ±50°, Yaw: ±155°.

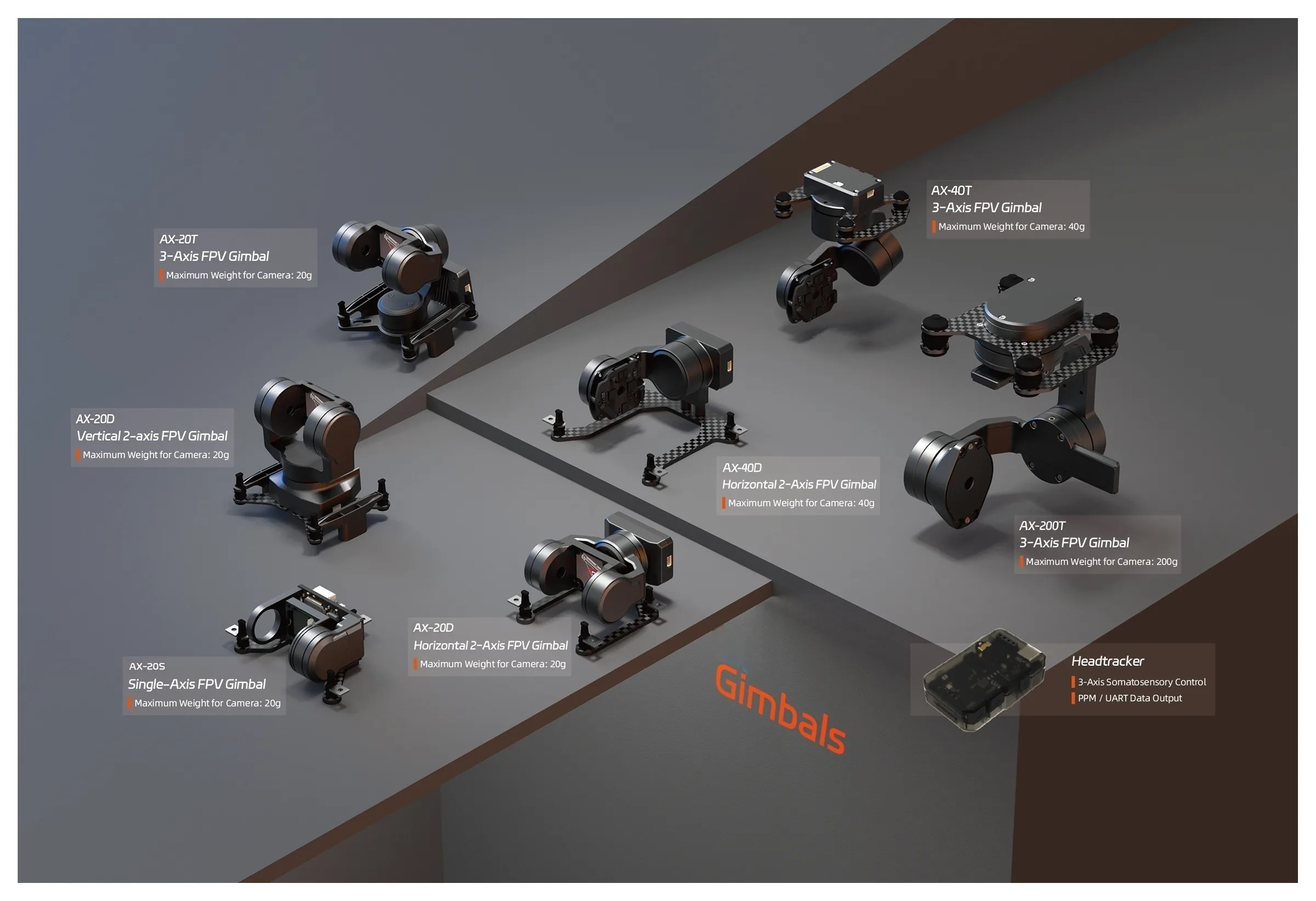

Comparatif des modèles AX Series
| Modèle | Poids | Dimensions | Stabilisation | Précision angulaire | Tension d'entrée |
|---|---|---|---|---|---|
| AX-200T | 125g | Longueur : 76.4~90.9mm ; largeur : 66.5~81.5mm ; hauteur : 91.55mm | Stabilisation mécanique orthogonale 3 axes | ±0.01° | 12~26.4VDC |
| AX-20D | 30g | 46.7 x 46.5 x 26.2mm | Stabilisation mécanique 2 axes | ±0.005° | 7.4~26.4VDC |
| AX-20S | 17g | 33.8 x 38 x 20.5mm | Stabilisation mécanique un axe | ±0.005° | 7.4~26.4VDC |
| AX-20T | 46g | 46.8 x 46.4 x 53.4mm | Stabilisation mécanique non orthogonale 3 axes | ±0.005° | 7.4~26.4VDC |
| AX-40D | 38g | 64 x 59 x 36.2mm | Stabilisation mécanique 2 axes | ±0.05° | 7.4~26.4VDC |
| AX-40T | 58g | 55.5 x 53 x 66mm | Stabilisation mécanique non orthogonale 3 axes | ±0.05° | 7.4~26.4VDC |
Questions fréquentes
Combien pèse le AX-200T ?
Le AX-200T pèse 125g. Ses dimensions sont Length: 76.4~90.9mm; Width: 66.5~81.5mm; Height: 91.55mm : vérifiez la masse et l'encombrement sur votre support.
Quelle alimentation faut-il pour le AX-200T ?
Le AX-200T accepte 12~26.4VDC. La consommation est de 1.7W (Static) / 23.5W (Stall). Assurez-vous que votre plateforme peut la fournir en continu, pas seulement en pointe.
Comment le AX-200T est-il stabilisé ?
Le AX-200T utilise une stabilisation mécanique orthogonale 3 axes. La précision angulaire publiée est de ±0.01°.
Quelle est la plage de commande du AX-200T ?
Pitch: -135°~+40°, Roll: ±50°, Yaw: ±155°. C'est la course mécanique disponible pour l'opérateur ou le pilote automatique.
Comment commande-t-on le AX-200T ?
Le AX-200T expose Headtracker / UART (private protocol & MAVLink) / S.BUS / CRSF / PWM. Vérifiez la correspondance avec votre contrôleur de vol ou station sol avant de commander.
