CHARGES UTILES / SÉRIE OP
OP-90A caméra sphérique EO/IR IA sur nacelle, zoom 30x, thermique 640x512
OP-90A est une charge utile sphérique EO/IR multicapteur intelligente pour l'observation de jour et de nuit, la télémétrie de cible et le suivi assisté par IA. Elle associe une caméra à zoom 30x, une caméra thermique 640x512, un télémètre laser de 1200 m, la détection et le suivi multicibles par IA, la prise en charge MAVLink et une stabilisation de haute précision.
À partir de
US$10 740
Rotation ∞°
DÉTAILS
Détails du produit
- Charge utile multicapteur EO/IR pour l'inspection thermique, la surveillance et la gestion de crise.
- La caméra thermique 640x512 détecte les sources de chaleur plus finement que les charges compactes 256x192.
- La télémétrie laser permet la mesure de distance à la cible pour les flux de positionnement.

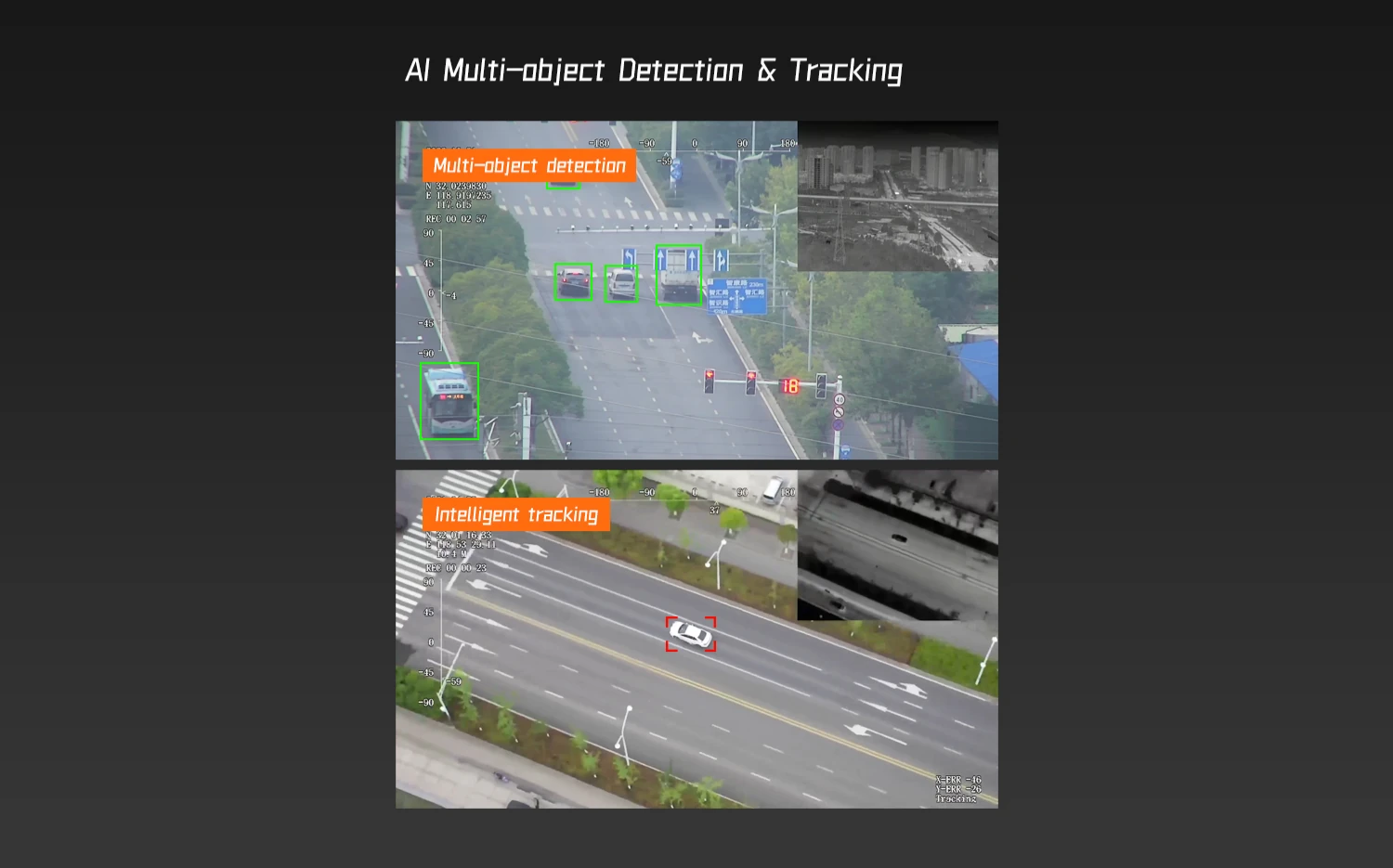

- La détection et le suivi multi-objets par IA permettent la surveillance de personnes et de véhicules.
Applications
- Inspection thermique et missions de recherche
- Sécurité publique et intervention d'urgence
- Inspection industrielle et surveillance de sûreté
- Opération de nuit et observation en faible visibilité
CARACTÉRISTIQUES

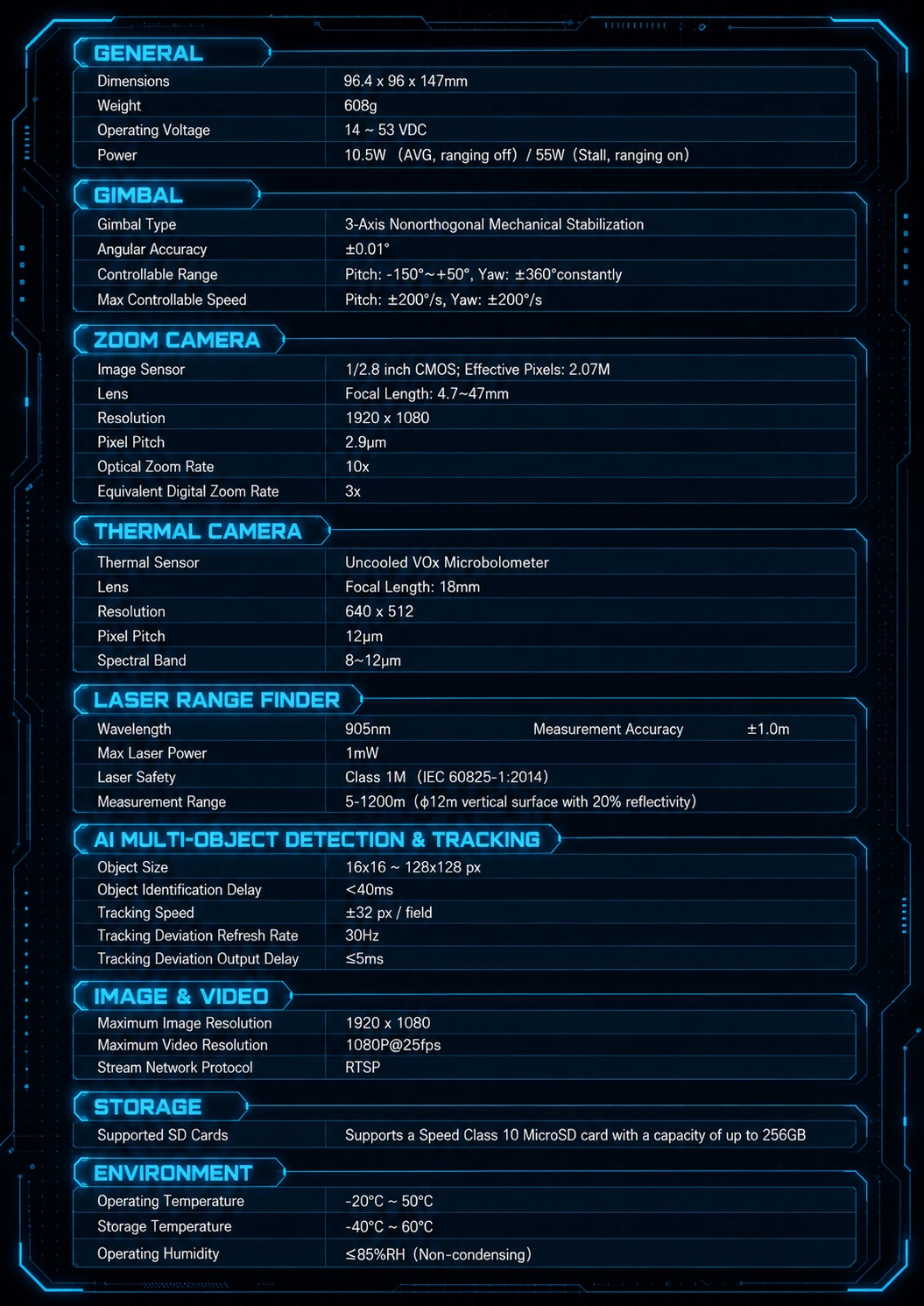

Caractéristiques
| Généralités | |
|---|---|
| Nom du produit | OP-90A |

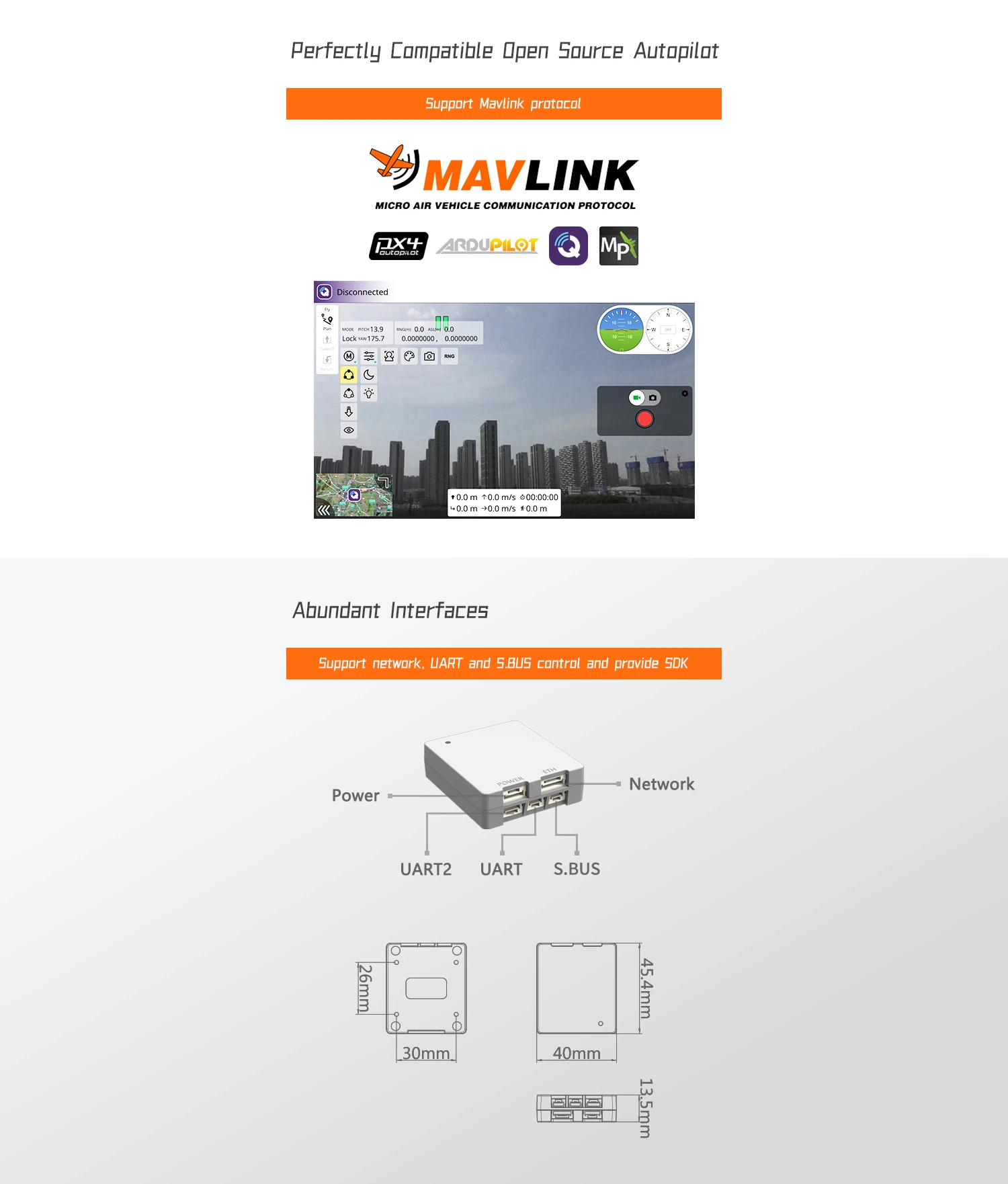

| Dimensions | Pod: 96.4 x 96 x 147mm; GCU: 45.4 x 40 x 13.5mm |
| Poids | Pod: 608g; GCU: 18.6g |
| Tension de service | 14 ~ 53 VDC |
| Consommation | Nacelle : 10.5W (moy., télémétrie éteinte) / 55W (calage, télémétrie active) ; GCU : 1.8W |
| Montage | Vers le bas / vers le haut |
| Nacelle | |
| Type de nacelle | Stabilisation mécanique non orthogonale 3 axes |
| Précision angulaire | ±0.01° |
| Plage de commande | Tangage : -150°~+50°, lacet : ±360° en continu |
| Vitesse max. commandée | Tangage : ±200°/s, lacet : ±200°/s |
| Caméra à zoom | |
| Capteur d'image | CMOS 1/2.8” ; pixels effectifs : 2.07M |
| Distance focale | 4.7~47mm |
| HFOV | 61.3°~6.8° |
| VFOV | 36.9°~3.9° |
| DFOV | 68.4°~7.8° |
| Résolution | 1920 x 1080 |
| Pas de pixel | 2.9μm |
| Facteur de zoom optique | 10x |
| Facteur de zoom numérique équivalent | 3x |
| Illumination minimale | Vision nocturne désactivée : 0.01Lux / F1.6 ; activée : 0.0015Lux / F1.6 |
| Caméra thermique | |
| Capteur thermique | Microbolomètre VOx non refroidi |
| Distance focale | 18mm |
| HFOV | 24° |
| VFOV | 18° |
| DFOV | 30.4° |
| Résolution | 640 x 512 |
| Pas de pixel | 12μm |
| Bande spectrale | 8~12μm |
| Sensibilité (NETD) | <50mk@25℃ |
| Télémètre laser | |
| Longueur d'onde | 905nm |
| Puissance laser max. | 1mW |
| Angle du faisceau | 3.5mrad |
| Diamètre du faisceau | 0.35m @ 100m |
| Classe de sécurité laser | 1M (IEC 60825-1:2014) |
| Précision de mesure | ±1.0m |
| Plage de mesure | 5-1200m (surface verticale ϕ12m avec 20% de réflectivité) |
| Détection et suivi multi-objets par IA | |
| Taille de l'objet | 16x16 ~ 128x128 px |
| Délai d'identification de l'objet | <40ms |
| Vitesse de suivi | ±32 px / champ |
| Fréquence de rafraîchissement de l'écart de suivi | 30Hz |
| Délai de sortie de l'écart de suivi | ≤5ms |
| Photo et vidéo | |
| Format d'image | JPEG |
| Résolution photo maximale | 1920 x 1080 |
| EXIF | Coordonnées du point de prise de vue |
| Format vidéo | MP4 |
| Résolution vidéo maximale | 1080P@25fps |
| Format d'encodage du flux | H.264, H.265 |
| Protocole réseau du flux | RTSP |
| Stockage | |
| Cartes SD prises en charge | Prend en charge les cartes MicroSD Speed Class 10 jusqu'à 256GB |
| Système de fichiers pris en charge | HDD-FAT32 |
| Environnement | |
| Température de service | -20℃~50℃ |
| Température de stockage | -40℃~60℃ |
| Humidité de service | ≤85% HR (sans condensation) |
| Distances de détection de référence | |
| Caméra à zoom – distance de détection | Critères Johnson personne : 8103m ; véhicule léger : 24851m ; gros véhicule : 52943m ; EN62676-4:2015 personne : 709m ; véhicule léger : 932m ; gros véhicule : 1986m |
| Caméra à zoom – distance d'identification | Critères Johnson personne : 2026m ; véhicule léger : 6213m ; gros véhicule : 13236m ; EN62676-4:2015 personne : 142m ; véhicule léger : 187m ; gros véhicule : 397m |
| Caméra à zoom – distance de vérification | Critères Johnson personne : 1013m ; véhicule léger : 3106m ; gros véhicule : 6618m ; EN62676-4:2015 personne : 71m ; véhicule léger : 93m ; gros véhicule : 199m |
| Caméra thermique – distance de détection | Personne : 750m ; véhicule léger : 2300m ; gros véhicule : 4900m |
| Caméra thermique – distance d'identification | Critères Johnson personne : 188m ; véhicule léger : 575m ; gros véhicule : 1225m |
| Caméra thermique – distance de vérification | Personne : 94m ; véhicule léger : 288m ; gros véhicule : 613m |
POINTS CLÉS

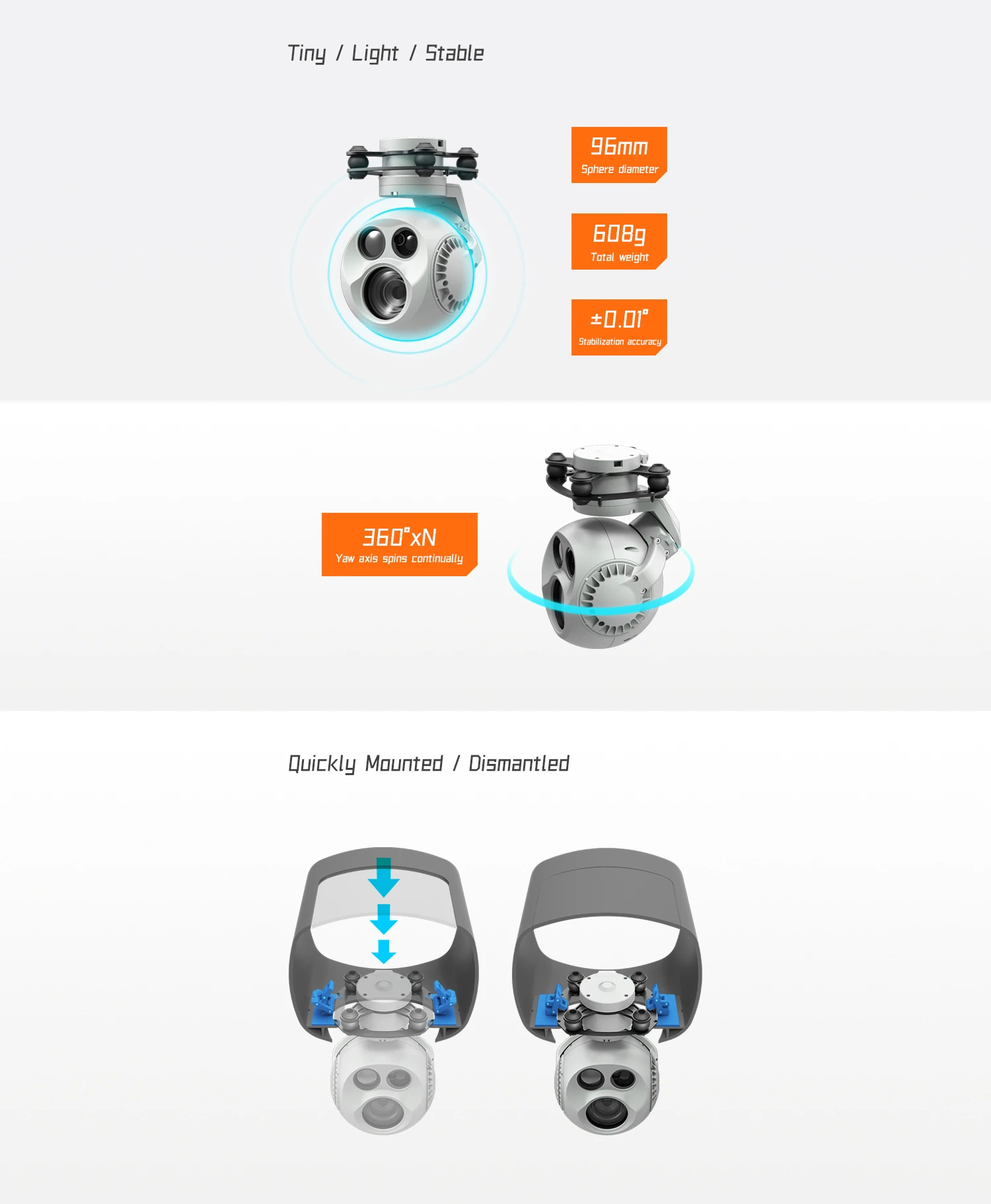

- Pèse Pod: 608g; GCU: 18.6g pour Pod: 96.4 x 96 x 147mm; GCU: 45.4 x 40 x 13.5mm, ce qui détermine la cellule et le support compatibles.
- Stabilisation mécanique non orthogonale 3 axes maintient une précision angulaire de ±0.01°.
- Fonctionne en 14 ~ 53 VDC pour Pod: 10.5W (AVG, ranging off) / 55W (Stall, ranging on); GCU: 1.8W — à budgétiser sur la puissance utile disponible de votre plateforme.
- Résolution d'imagerie 1920 x 1080.
Comparatif des modèles OP Series
| Modèle | Poids | Dimensions | Stabilisation | Précision angulaire | Résolution | Tension d'entrée |
|---|---|---|---|---|---|---|
| OP-125A | 1055g | 142 x 125 x 187mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 2688(H) x 1520(V) | 20 ~ 53 VDC |
| OP-80A | Pod: 429g; GCU: 18.6g | Pod: 85.8 x 86 x 129.3mm; GCU: 45.4 x 40 x 13.5mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 1920 x 1080 | 14 ~ 53 VDC |
| OP-80N | 398g | 89.6 x 86 x 124.6mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 1920(H) x 1080(V) | 20 ~ 53 VDC |
| OP-80P | Pod: 405g; GCU: 18.6g | Pod: 85.8 x 86 x 129.3mm; GCU: 45.4 x 40 x 13.5mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 3840 x 2160 | 14 ~ 53 VDC |
| OP-80R | 398g | 89.6 x 86 x 124.6mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 3840(H) x 2160(V) | 20 ~ 53 VDC |
| OP-80T | 430g | 89.6 x 86 x 124.6mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 3840(H) x 2160(V) | 20 ~ 53 VDC |
| OP-80U | 398g | 89.6 x 86 x 124.6mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 3840(H) x 2160(V) | 20 ~ 53 VDC |
| OP-90A | Pod: 608g; GCU: 18.6g | Pod: 96.4 x 96 x 147mm; GCU: 45.4 x 40 x 13.5mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 1920 x 1080 | 14 ~ 53 VDC |
| OP-90D | Pod: 576g; GCU: 18.6g | Pod: 96.4 x 96 x 147mm; GCU: 45.4 x 40 x 13.5mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 1920 x 1080 | 14 ~ 53 VDC |
| OP-90N | 620g | 96.4 x 96 x 147mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 1920(H) x 1080(V) | 20 ~ 53 VDC |
| OP-90P | 620g | 96.4 x 96 x 147mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 3840(H) x 2160(V) | 20 ~ 53 VDC |
Questions fréquentes
Combien pèse le OP-90A ?
Le OP-90A pèse Pod: 608g; GCU: 18.6g. Ses dimensions sont Pod: 96.4 x 96 x 147mm; GCU: 45.4 x 40 x 13.5mm : vérifiez la masse et l'encombrement sur votre support.
Quelle alimentation faut-il pour le OP-90A ?
Le OP-90A accepte 14 ~ 53 VDC. La consommation est de Pod: 10.5W (AVG, ranging off) / 55W (Stall, ranging on); GCU: 1.8W. Assurez-vous que votre plateforme peut la fournir en continu, pas seulement en pointe.
Comment le OP-90A est-il stabilisé ?
Le OP-90A utilise une stabilisation mécanique non orthogonale 3 axes. La précision angulaire publiée est de ±0.01°.
Quelle est la plage de commande du OP-90A ?
Pitch: -150°~+50°, Yaw: ±360°constantly. C'est la course mécanique disponible pour l'opérateur ou le pilote automatique.
Quelle résolution le OP-90A capture-t-il ?
1920 x 1080.
Dans quelle plage de température le OP-90A fonctionne-t-il ?
-20℃~50℃. Hors de cette plage, les spécifications publiées ne s'appliquent plus.
