CHARGES UTILES / SÉRIE OP

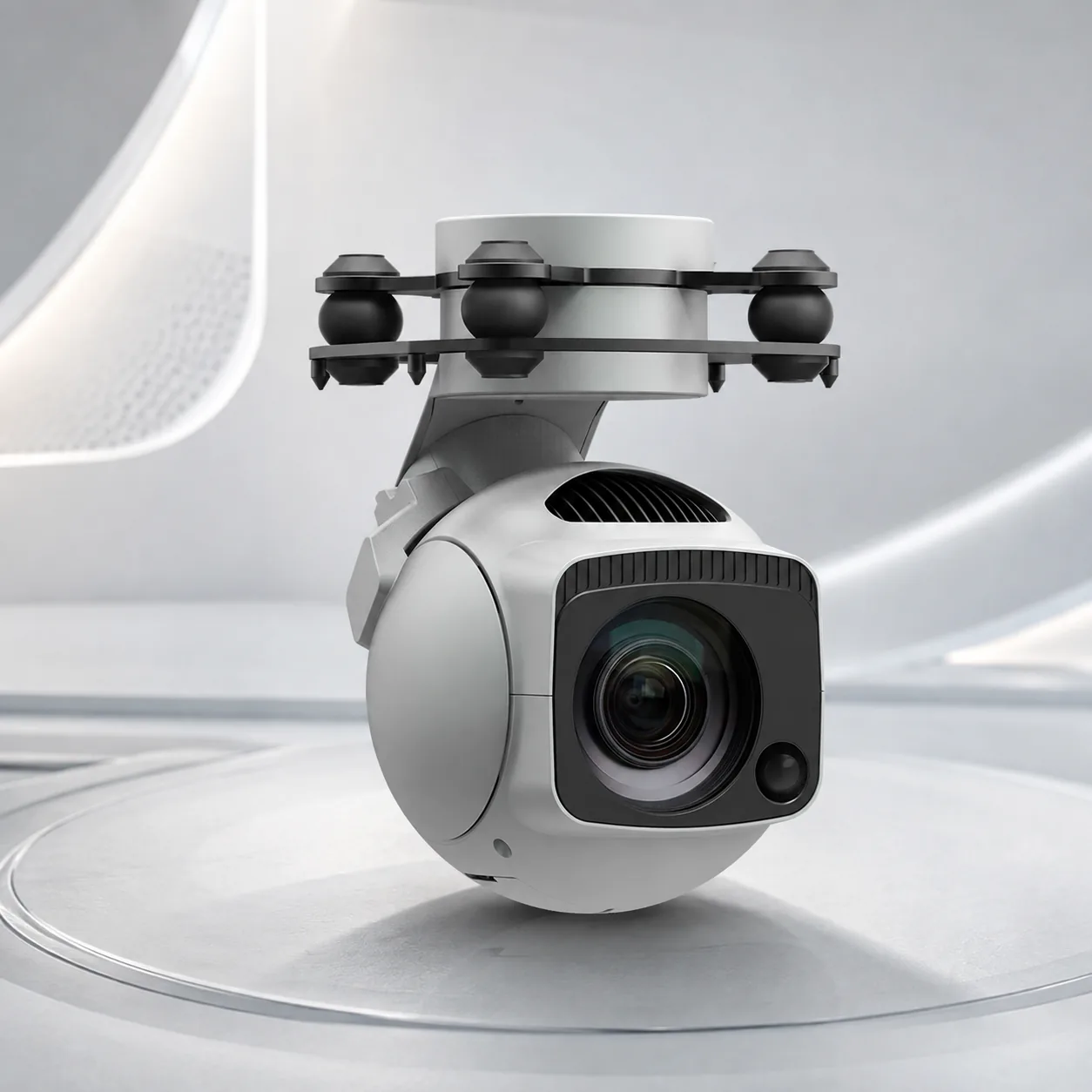

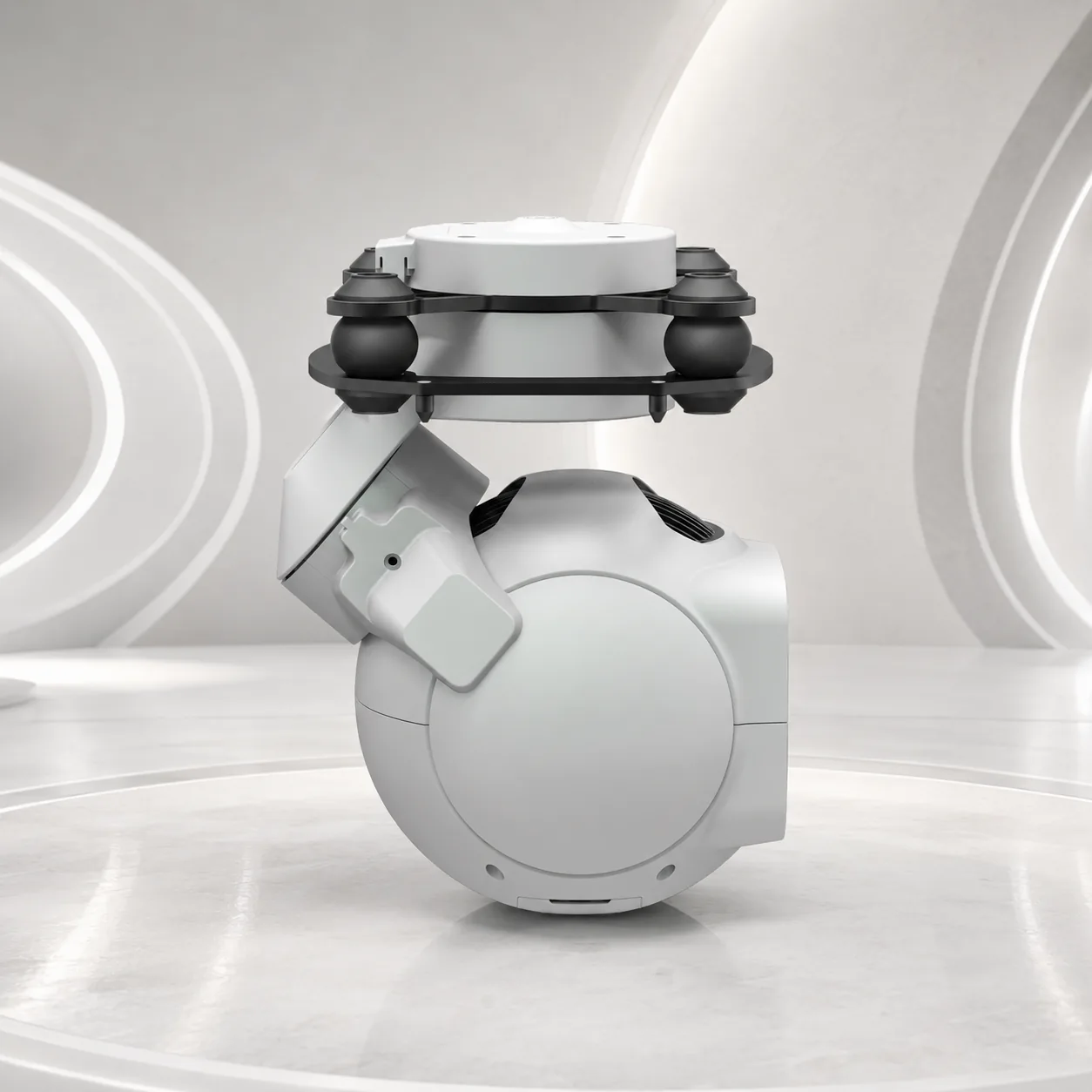

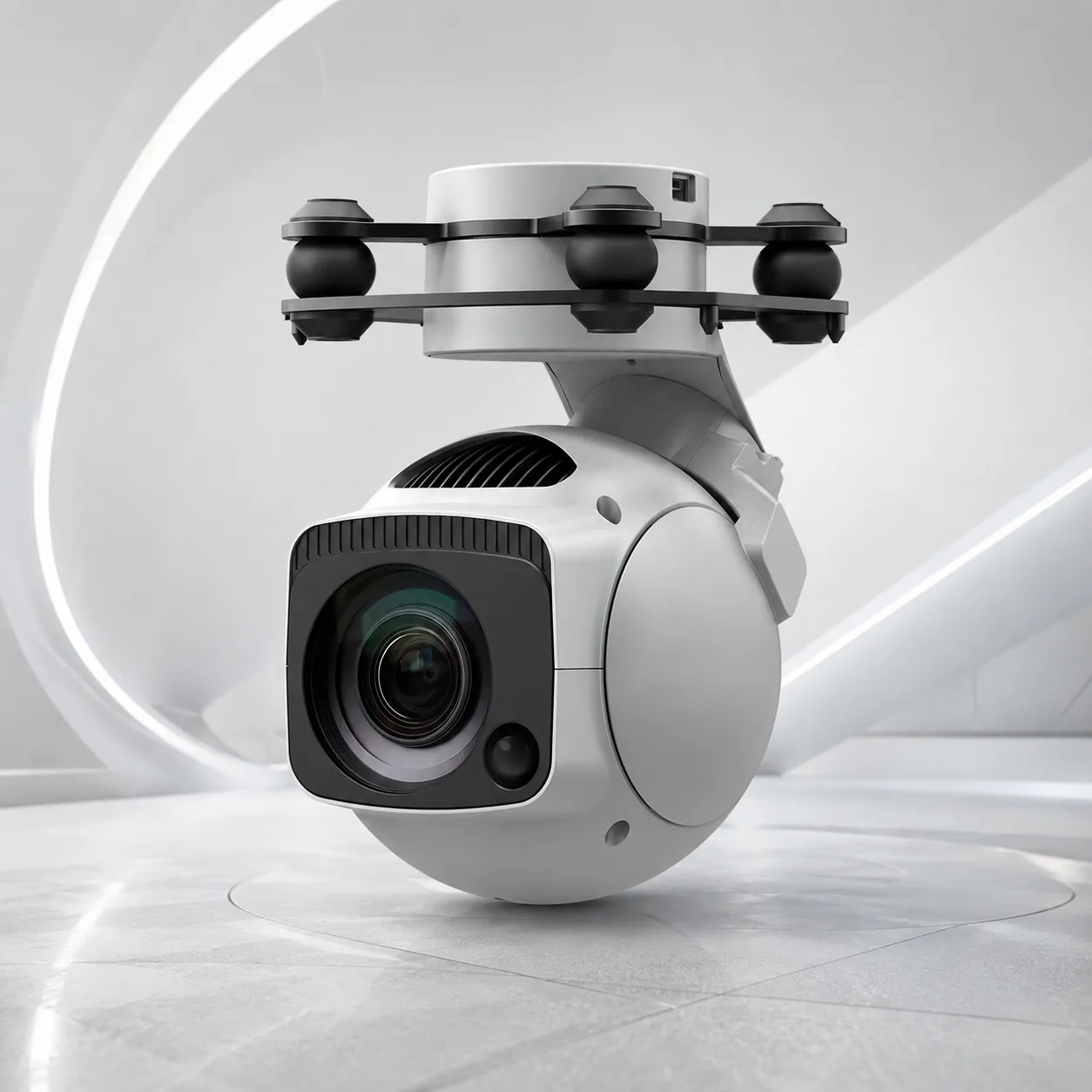

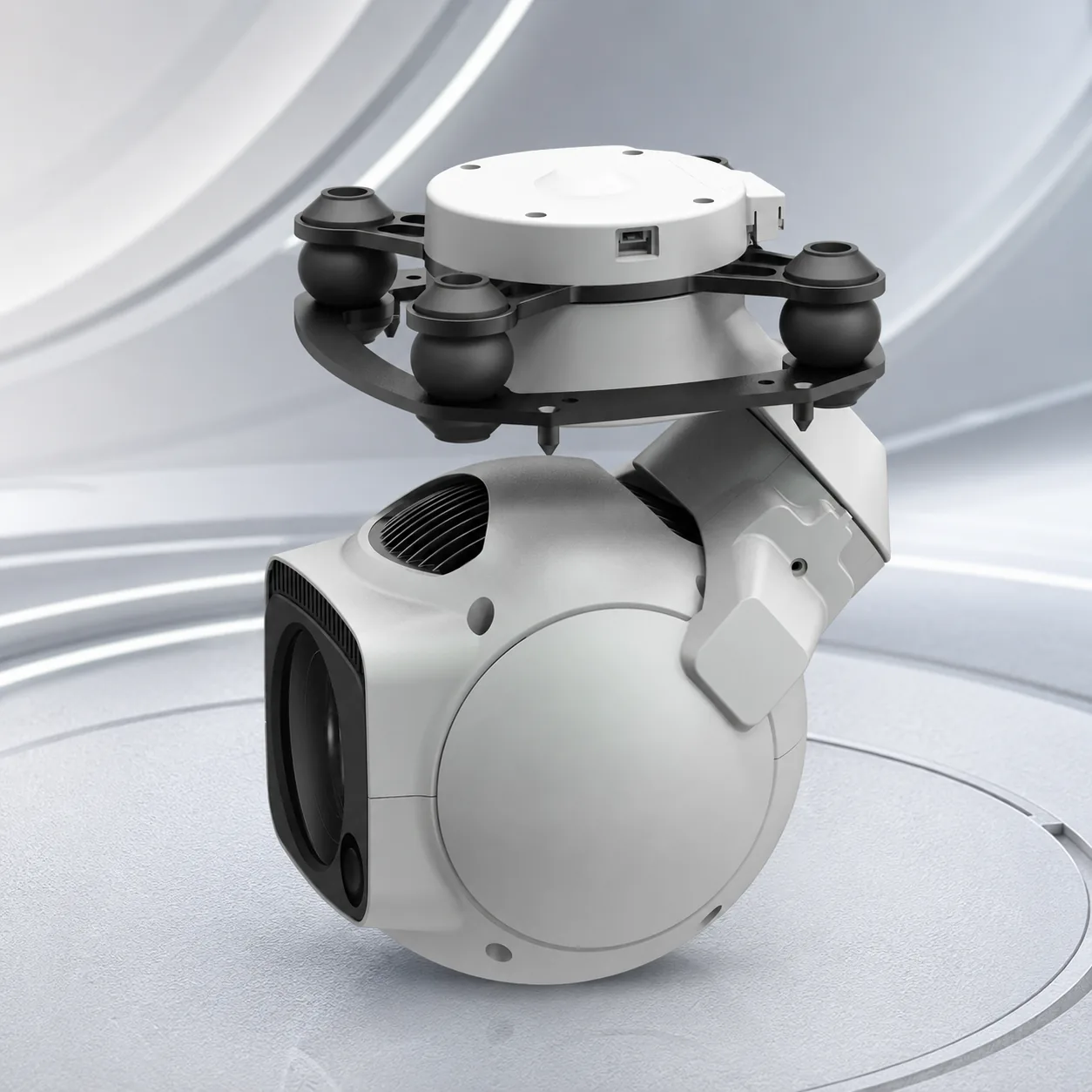

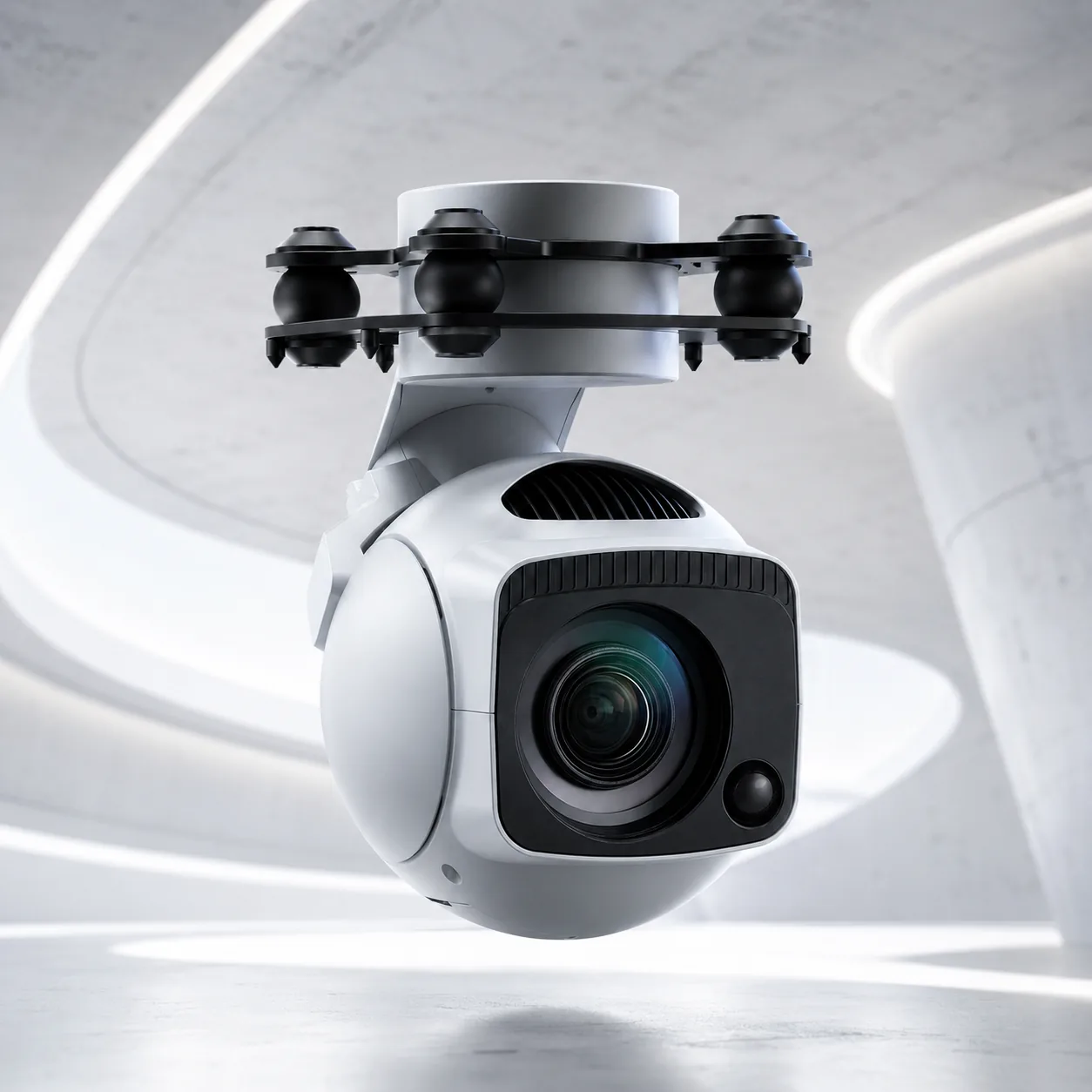

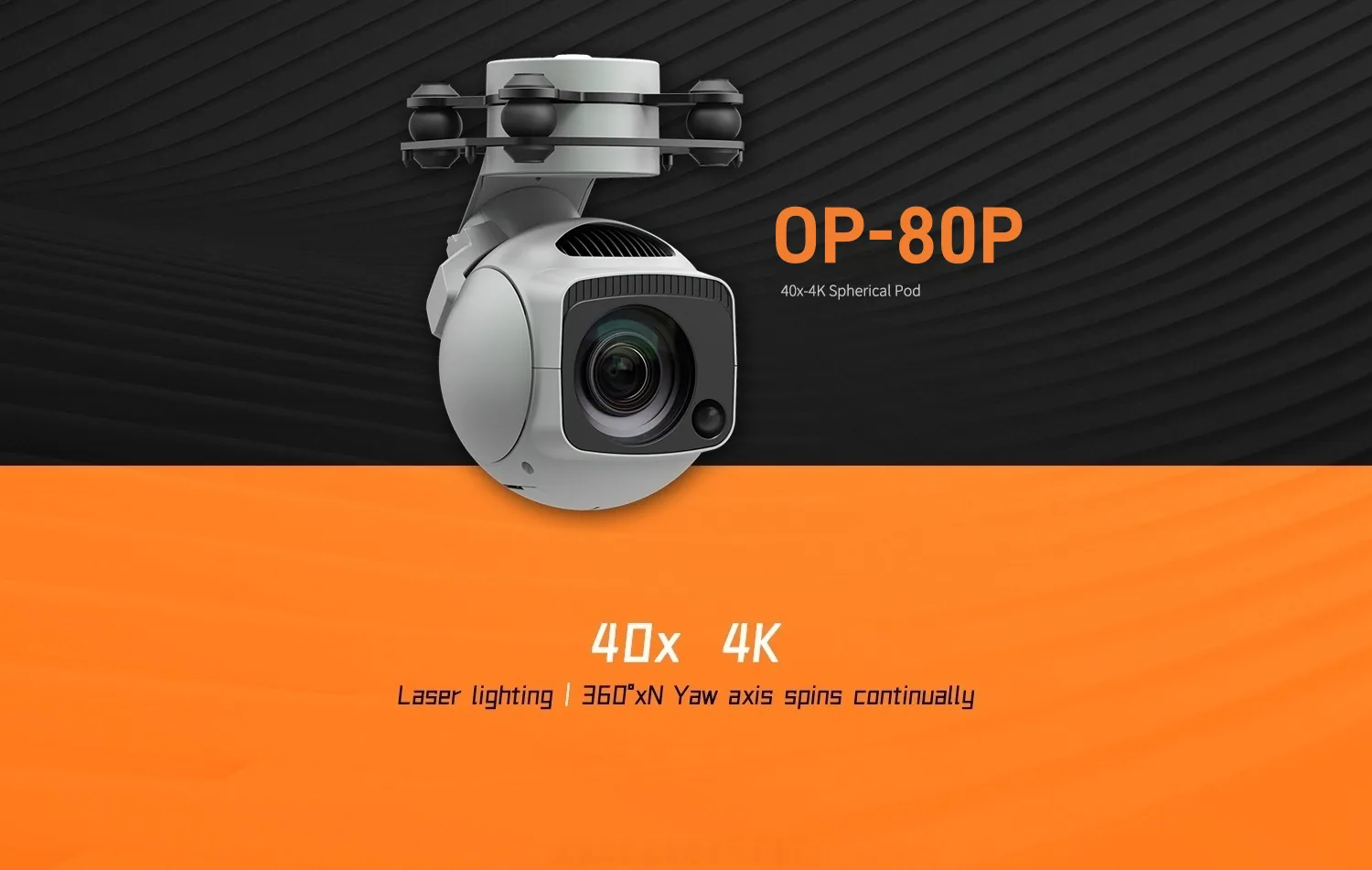

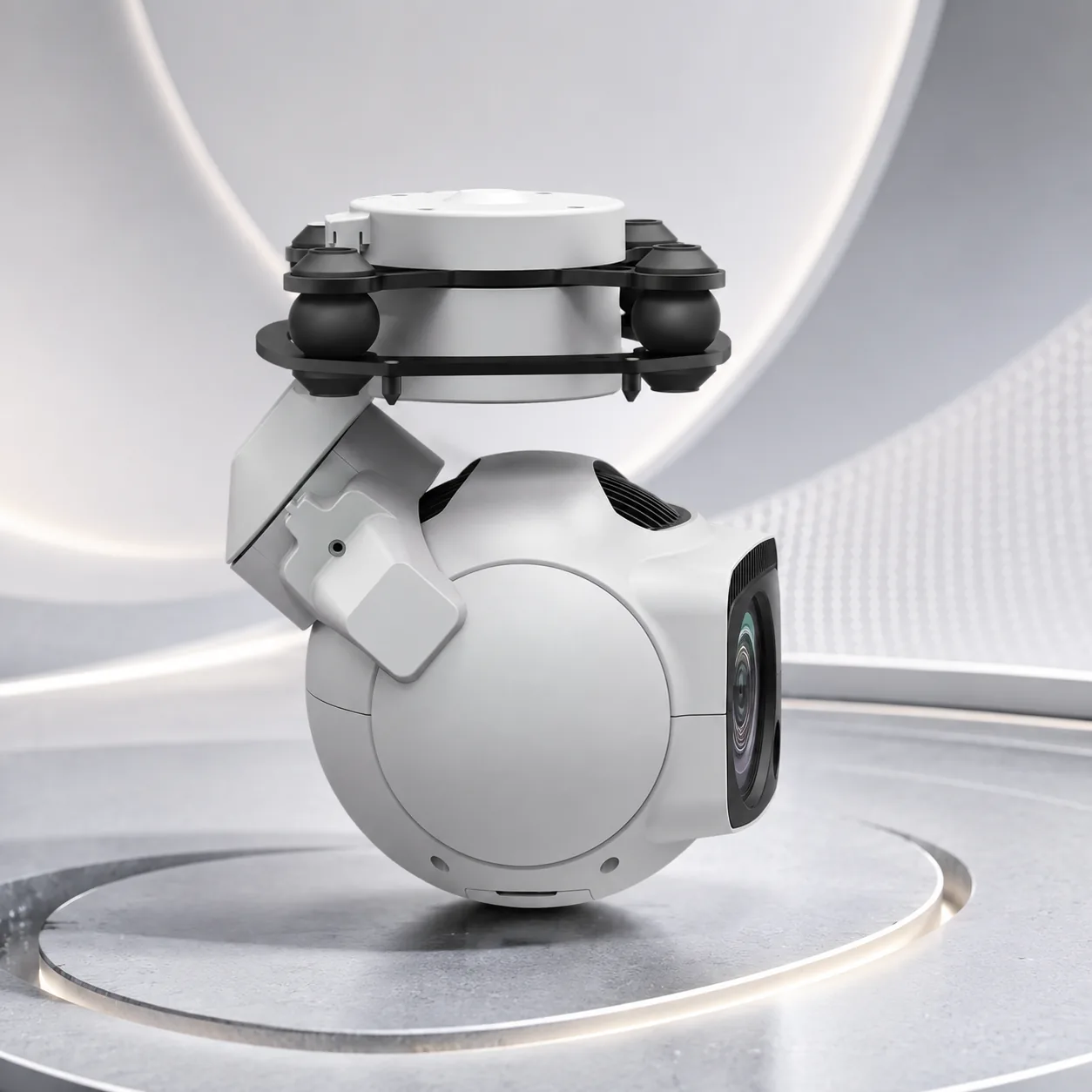

OP-80P caméra sphérique 4K sur nacelle, zoom 40x, suivi automatique
OP-80P est une charge utile sphérique 4K construite autour d'une caméra de 8,29 MP à zoom hybride 40x. Elle prend en charge la vidéo 4K, l'illumination laser, le suivi automatique de cible, ONVIF, MAVLink, l'incrustation de données OSD et une stabilisation 3 axes de haute précision pour l'inspection et le monitoring longue portée en lumière visible.
À partir de
US$860
Rotation ∞°
DÉTAILS
Détails du produit
- Charge utile sphérique 4K pour la surveillance en lumière visible, l'inspection et les missions de sûreté.
- Le zoom hybride 40x appuie la confirmation de cible et l'examen du détail de la scène.

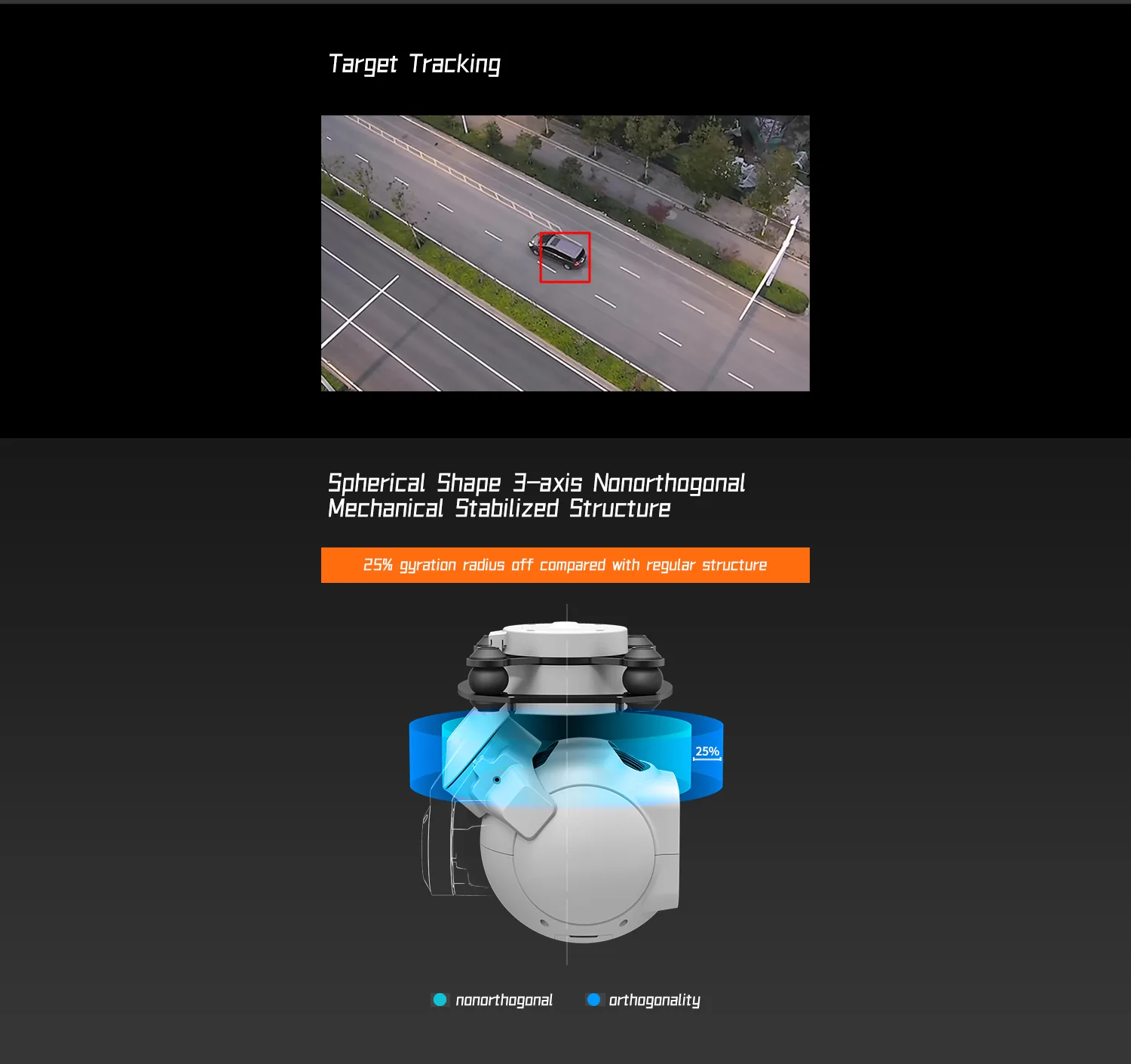

- Le suivi automatique de cible aide à maintenir l'observation sur les cibles sélectionnées.

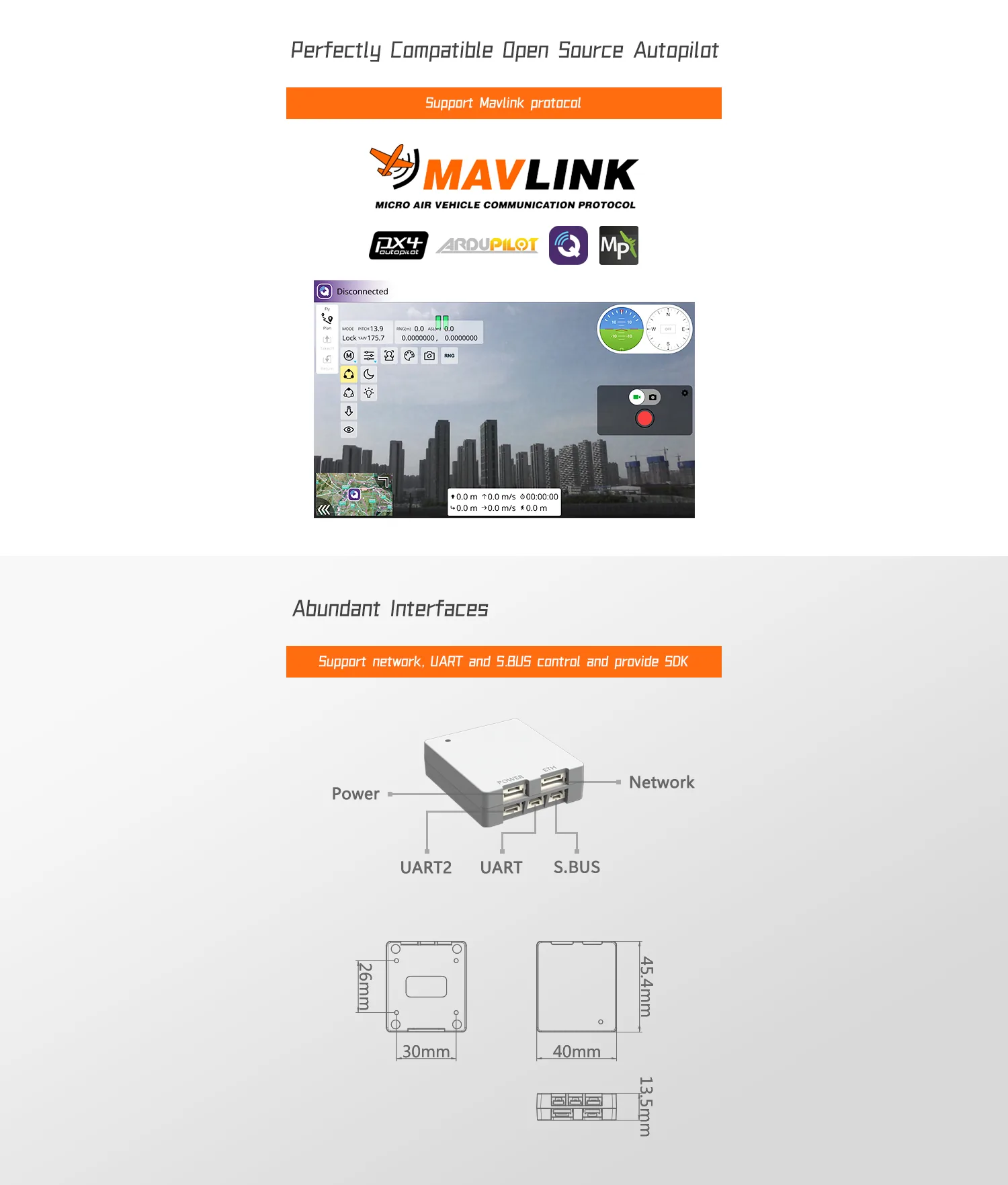

- ONVIF, MAVLink, incrustation OSD et données EXIF/SEI appuient l'exploitation professionnelle.
Applications
- Surveillance et patrouille par drone
- Sécurité publique et intervention d'urgence
- Inspection industrielle et surveillance de sûreté
- Appui aux opérations de recherche et sauvetage
CARACTÉRISTIQUES

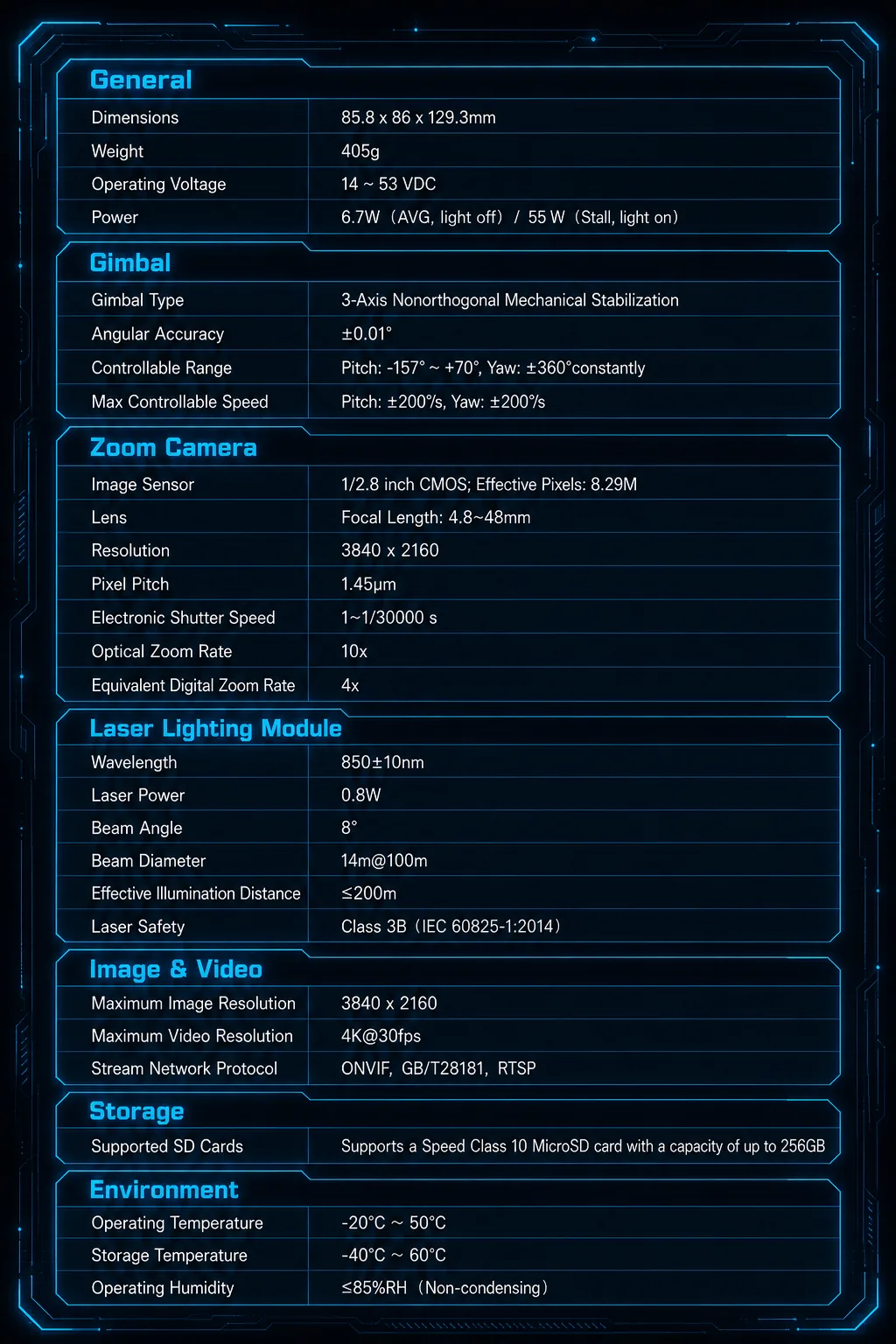

Caractéristiques
| Généralités | |
|---|---|
| Nom du produit | OP-80P |
| Dimensions | Pod: 85.8 x 86 x 129.3mm; GCU: 45.4 x 40 x 13.5mm |
| Poids | Pod: 405g; GCU: 18.6g |
| Tension de service | 14 ~ 53 VDC |
| Consommation | Nacelle : 6.7W (moy., éclairage éteint) / 55W (calage, éclairage allumé) ; GCU : 1.8W |
| Montage | Vers le bas / vers le haut |
| Nacelle | |
| Type de nacelle | Stabilisation mécanique non orthogonale 3 axes |
| Précision angulaire | ±0.01° |
| Plage de commande | Pitch: -157°~+70°, Yaw: ±360°constantly |
| Vitesse max. commandée | Tangage : ±200°/s, lacet : ±200°/s |
| Caméra à zoom | |
| Capteur d'image | CMOS 1/2,8" ; pixels effectifs : 8,29 MP |
| Distance focale | 4.8~48mm |
| Ouverture | f1.7~f3.2 |
| Objectif | HFOV: 60.2°~6.6° |
| VFOV | 36.1°~3.7° |
| DFOV | 67.2°~7.6° |
| Résolution | 3840 x 2160 |
| Pas de pixel | 1.45μm |
| Vitesse d'obturation électronique | 1~1/30000 s |
| Facteur de zoom optique | 10x |
| Facteur de zoom numérique équivalent | 4x |
| Illumination minimale | Vision nocturne désactivée : 0,01 lux / f1.5 ; vision nocturne activée : 0,001 lux / f1.5 |
| Module d'éclairage laser | |
| Longueur d'onde | 850±10nm |
| Puissance laser | 0.8W |
| Angle du faisceau | 8° |
| Diamètre du faisceau | 14m @ 100m |
| Distance d'éclairage efficace | ≤200m |
| Classe de sécurité laser | 3B (IEC 60825-1:2014) |
| Photo et vidéo | |
| Format d'image | JPEG |
| Résolution photo maximale | 3840 x 2160 |
| EXIF | Coordonnées du point de prise de vue |
| Format vidéo | MP4 |
| Résolution vidéo maximale | 4K@30fps |
| Format d'encodage du flux | H.264, H.264H, H.264B, H.265, MJPEG |
| Protocole réseau du flux | ONVIF, RTSP |
| Stockage | |
| Cartes SD prises en charge | Prend en charge les cartes MicroSD Speed Class 10 jusqu'à 256GB |
| Environnement | |
| Température de service | -20℃~50℃ |
| Température de stockage | -40℃~60℃ |
| Humidité de service | ≤85% HR (sans condensation) |
| Distances de détection de référence | |
| Caméra à zoom – distance de détection | Critères Johnson personne : 16552m ; véhicule léger : 50759m ; gros véhicule : 108138m ; EN62676-4:2015 personne : 1449m ; véhicule léger : 1904m ; gros véhicule : 4057m |
| Caméra à zoom – distance d'identification | Critères Johnson personne : 4138m ; véhicule léger : 12690m ; gros véhicule : 27035m ; EN62676-4:2015 personne : 290m ; véhicule léger : 381m ; gros véhicule : 811m |
| Caméra à zoom – distance de vérification | Critères Johnson personne : 2069m ; véhicule léger : 6345m ; gros véhicule : 13517m ; EN62676-4:2015 personne : 145m ; véhicule léger : 190m ; gros véhicule : 406m |
POINTS CLÉS

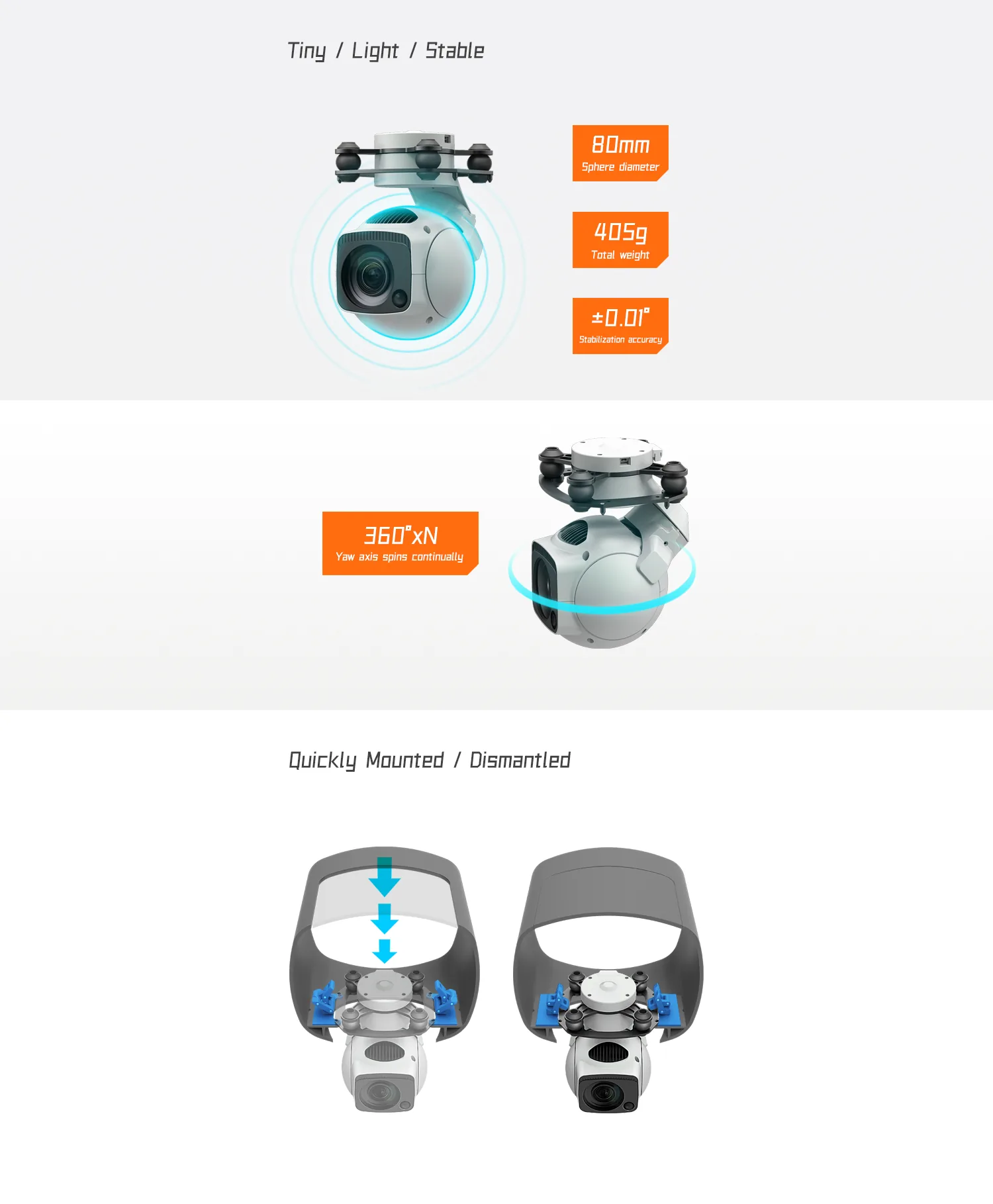

- Pèse Pod: 405g; GCU: 18.6g pour Pod: 85.8 x 86 x 129.3mm; GCU: 45.4 x 40 x 13.5mm, ce qui détermine la cellule et le support compatibles.
- Stabilisation mécanique non orthogonale 3 axes maintient une précision angulaire de ±0.01°.
- Fonctionne en 14 ~ 53 VDC pour Pod: 6.7W (AVG, light off) / 55W (Stall, light on); GCU: 1.8W — à budgétiser sur la puissance utile disponible de votre plateforme.
- 3840 x 2160 via un objectif HFOV: 60.2°~6.6°.
Comparatif des modèles OP Series
| Modèle | Poids | Dimensions | Stabilisation | Précision angulaire | Résolution | Tension d'entrée |
|---|---|---|---|---|---|---|
| OP-125A | 1055g | 142 x 125 x 187mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 2688(H) x 1520(V) | 20 ~ 53 VDC |
| OP-80A | Pod: 429g; GCU: 18.6g | Pod: 85.8 x 86 x 129.3mm; GCU: 45.4 x 40 x 13.5mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 1920 x 1080 | 14 ~ 53 VDC |
| OP-80N | 398g | 89.6 x 86 x 124.6mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 1920(H) x 1080(V) | 20 ~ 53 VDC |
| OP-80P | Pod: 405g; GCU: 18.6g | Pod: 85.8 x 86 x 129.3mm; GCU: 45.4 x 40 x 13.5mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 3840 x 2160 | 14 ~ 53 VDC |
| OP-80R | 398g | 89.6 x 86 x 124.6mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 3840(H) x 2160(V) | 20 ~ 53 VDC |
| OP-80T | 430g | 89.6 x 86 x 124.6mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 3840(H) x 2160(V) | 20 ~ 53 VDC |
| OP-80U | 398g | 89.6 x 86 x 124.6mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 3840(H) x 2160(V) | 20 ~ 53 VDC |
| OP-90A | Pod: 608g; GCU: 18.6g | Pod: 96.4 x 96 x 147mm; GCU: 45.4 x 40 x 13.5mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 1920 x 1080 | 14 ~ 53 VDC |
| OP-90D | Pod: 576g; GCU: 18.6g | Pod: 96.4 x 96 x 147mm; GCU: 45.4 x 40 x 13.5mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 1920 x 1080 | 14 ~ 53 VDC |
| OP-90N | 620g | 96.4 x 96 x 147mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 1920(H) x 1080(V) | 20 ~ 53 VDC |
| OP-90P | 620g | 96.4 x 96 x 147mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 3840(H) x 2160(V) | 20 ~ 53 VDC |
Questions fréquentes
Combien pèse le OP-80P ?
Le OP-80P pèse Pod: 405g; GCU: 18.6g. Ses dimensions sont Pod: 85.8 x 86 x 129.3mm; GCU: 45.4 x 40 x 13.5mm : vérifiez la masse et l'encombrement sur votre support.
Quelle alimentation faut-il pour le OP-80P ?
Le OP-80P accepte 14 ~ 53 VDC. La consommation est de Pod: 6.7W (AVG, light off) / 55W (Stall, light on); GCU: 1.8W. Assurez-vous que votre plateforme peut la fournir en continu, pas seulement en pointe.
Comment le OP-80P est-il stabilisé ?
Le OP-80P utilise une stabilisation mécanique non orthogonale 3 axes. La précision angulaire publiée est de ±0.01°.
Quelle est la plage de commande du OP-80P ?
Pitch: -157°~+70°, Yaw: ±360°constantly. C'est la course mécanique disponible pour l'opérateur ou le pilote automatique.
Quelle résolution le OP-80P capture-t-il ?
3840 x 2160.
Dans quelle plage de température le OP-80P fonctionne-t-il ?
-20℃~50℃. Hors de cette plage, les spécifications publiées ne s'appliquent plus.
