CHARGES UTILES / SÉRIE MV

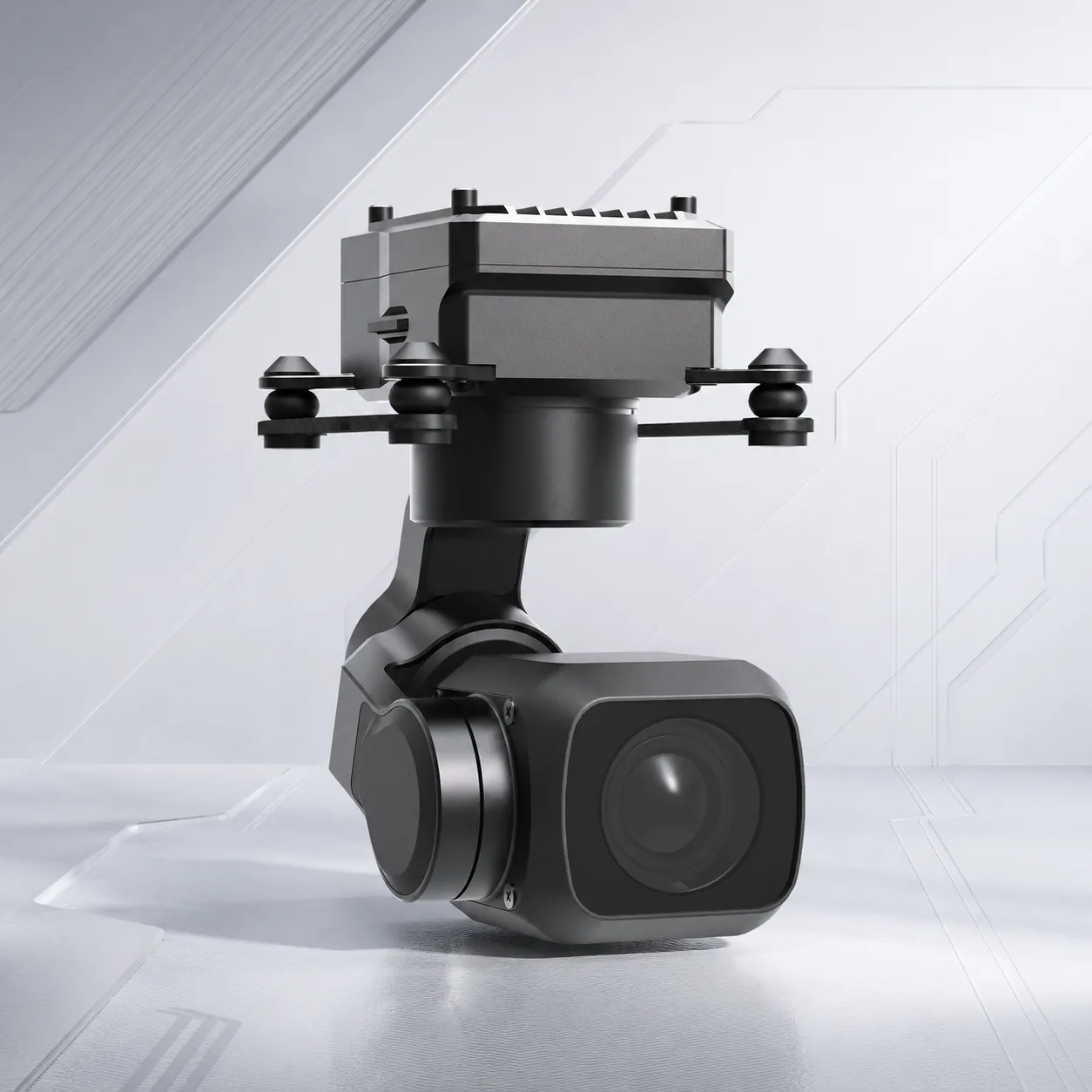

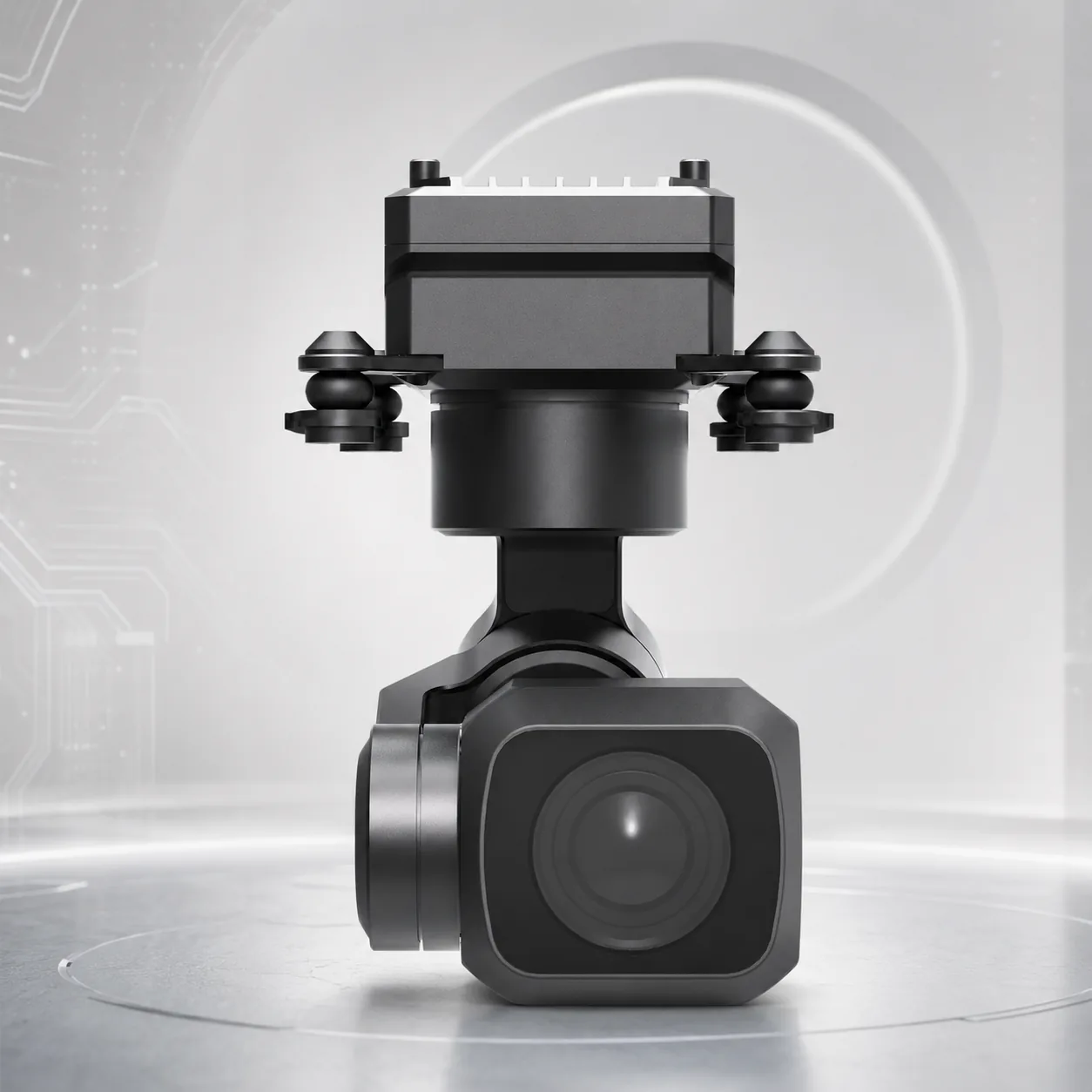

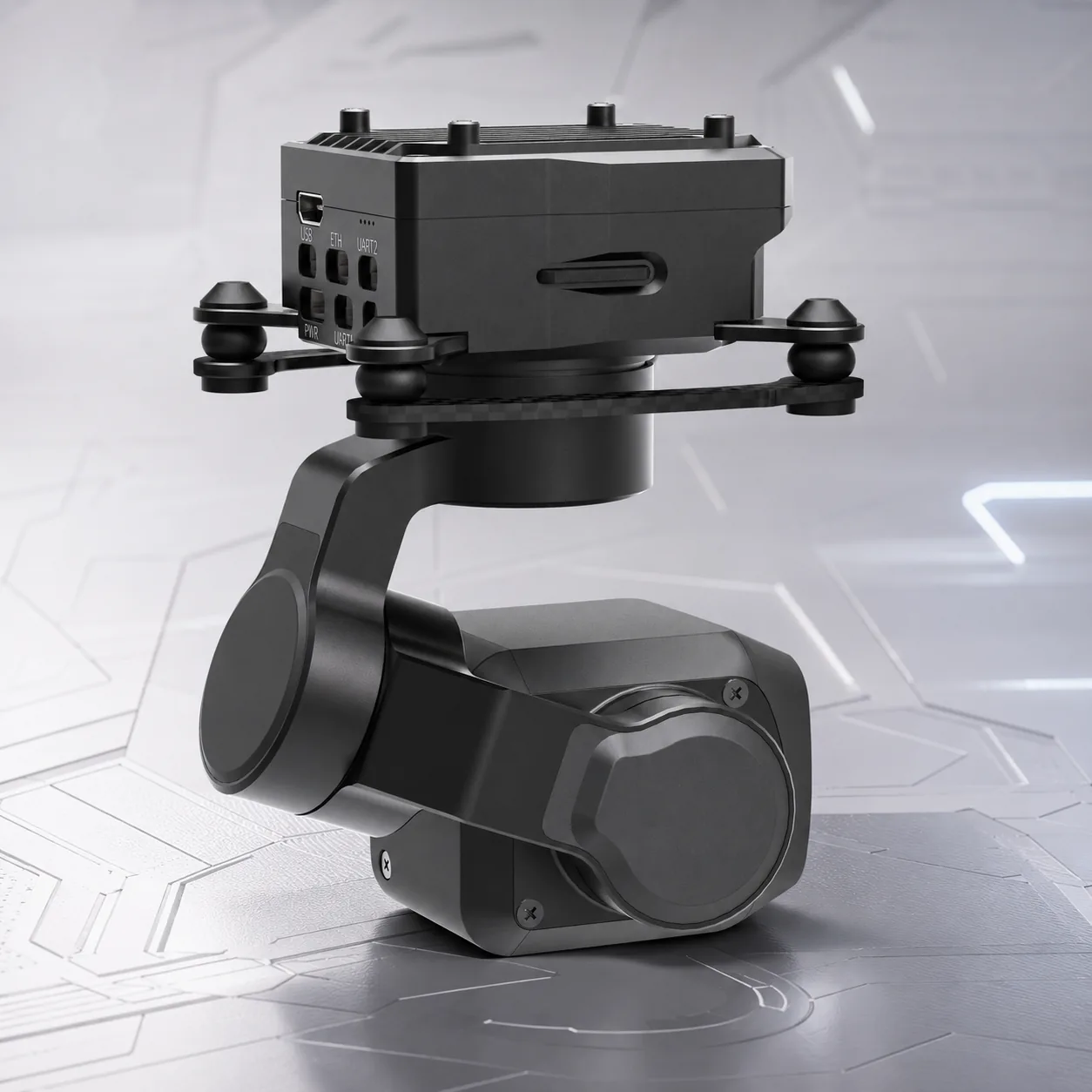

MV-1P micro-caméra sur nacelle IA, couleur en lumière noire
MV-1P est une micro-nacelle de 100 g stabilisée sur 3 axes pour les flux de vision nocturne sur drones compacts. Elle associe un capteur ultra-starlight, la vision nocturne couleur black-light, la détection et le suivi multicibles par IA, la reconnaissance de personnes et de véhicules, la prise en charge MAVLink et une précision de stabilisation de ±0,01°.
À partir de
US$275
Rotation ∞°
DÉTAILS
Détails du produit
- Micro-caméra sur nacelle pour faible luminosité : patrouille de nuit, inspection et sécurité publique.
- L'imagerie couleur en lumière noire conserve les détails en lumière visible dans les scènes sombres.

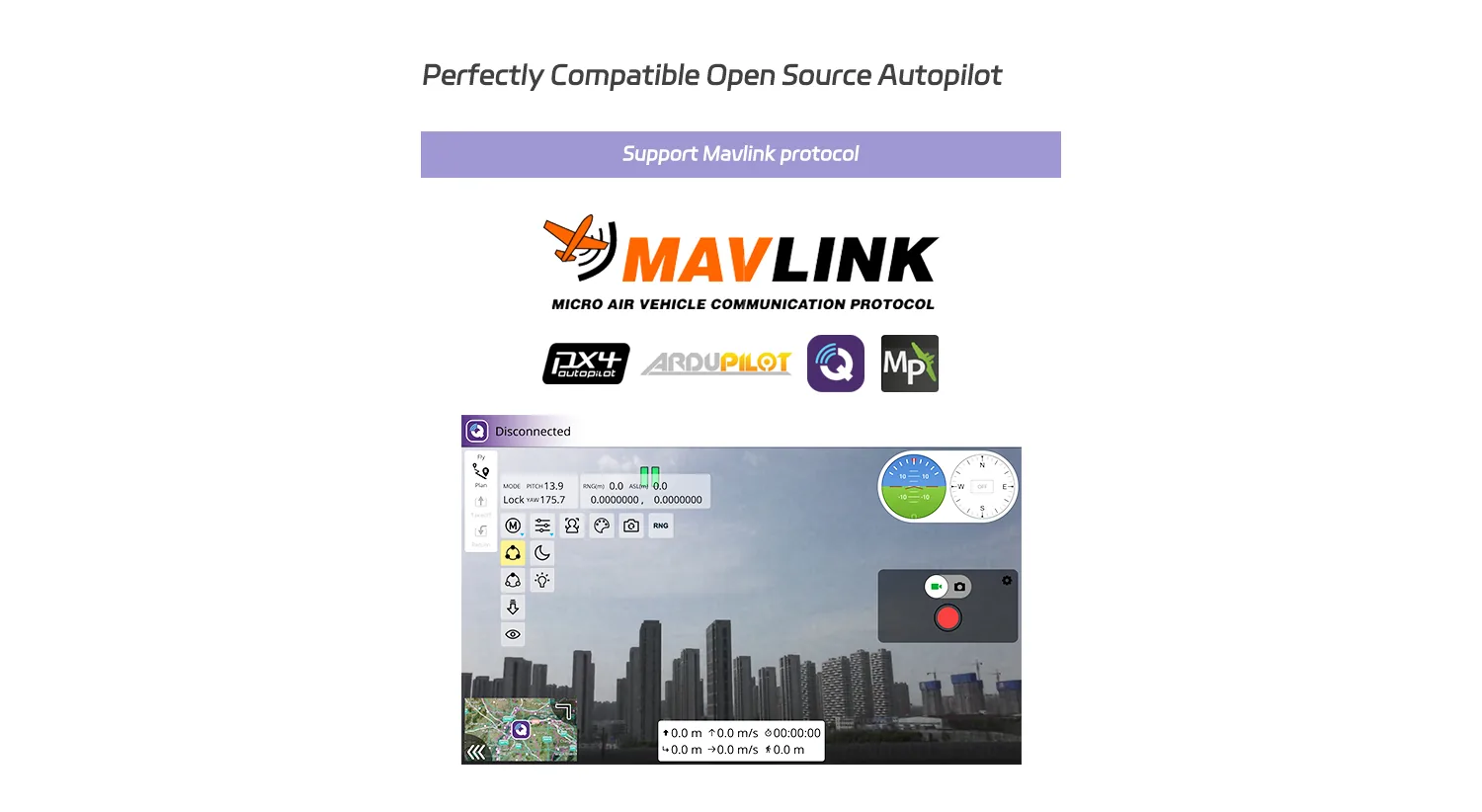

- La compatibilité MAVLink permet l'intégration aux autopilotes ouverts.
- La stabilisation 3 axes permet une imagerie stable depuis des plateformes compactes.
Applications
- Patrouille de nuit et sûreté
- Inspection UAV compacte
- Surveillance de sécurité publique

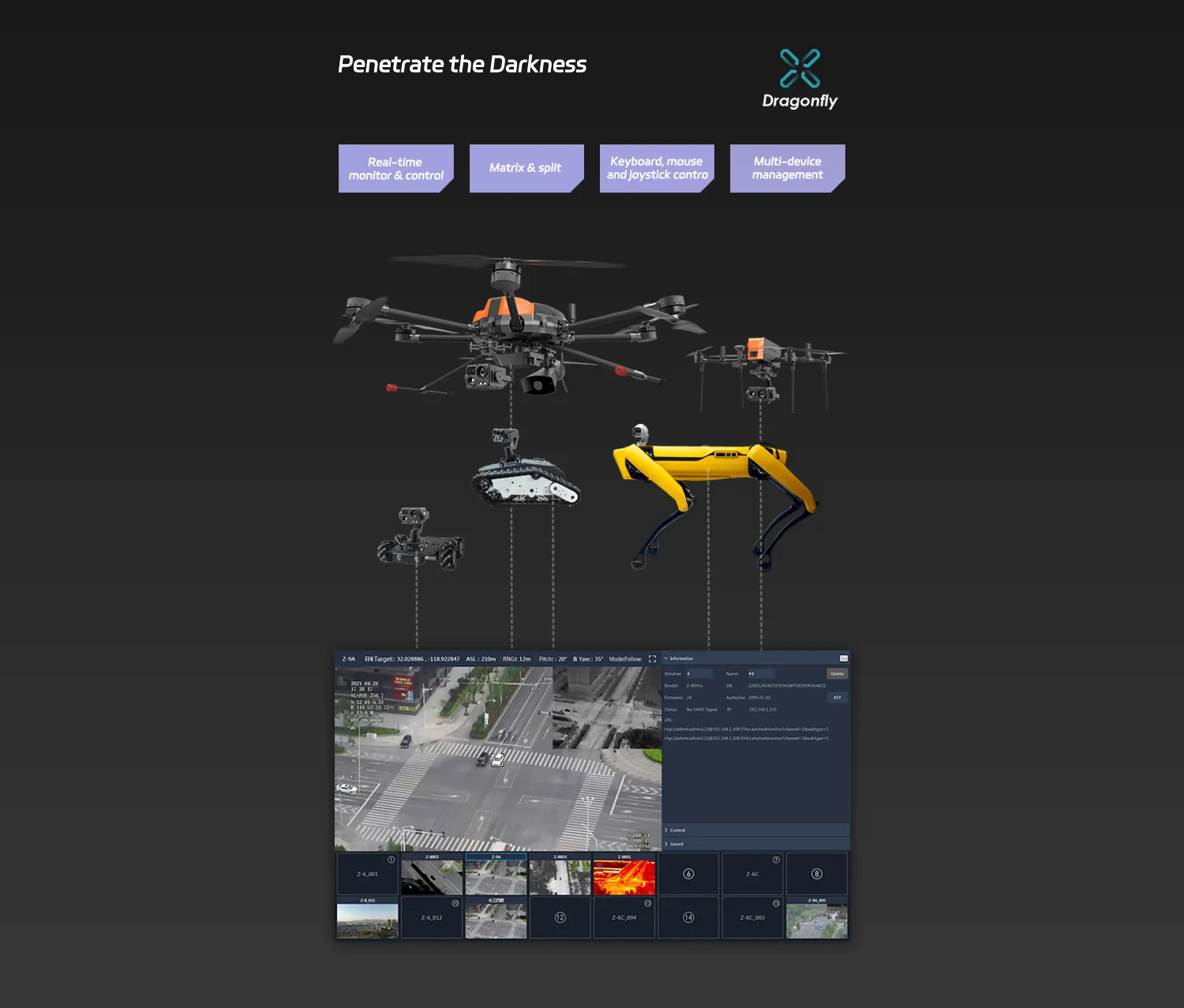

- Imagerie sur plateformes robotisées
CARACTÉRISTIQUES

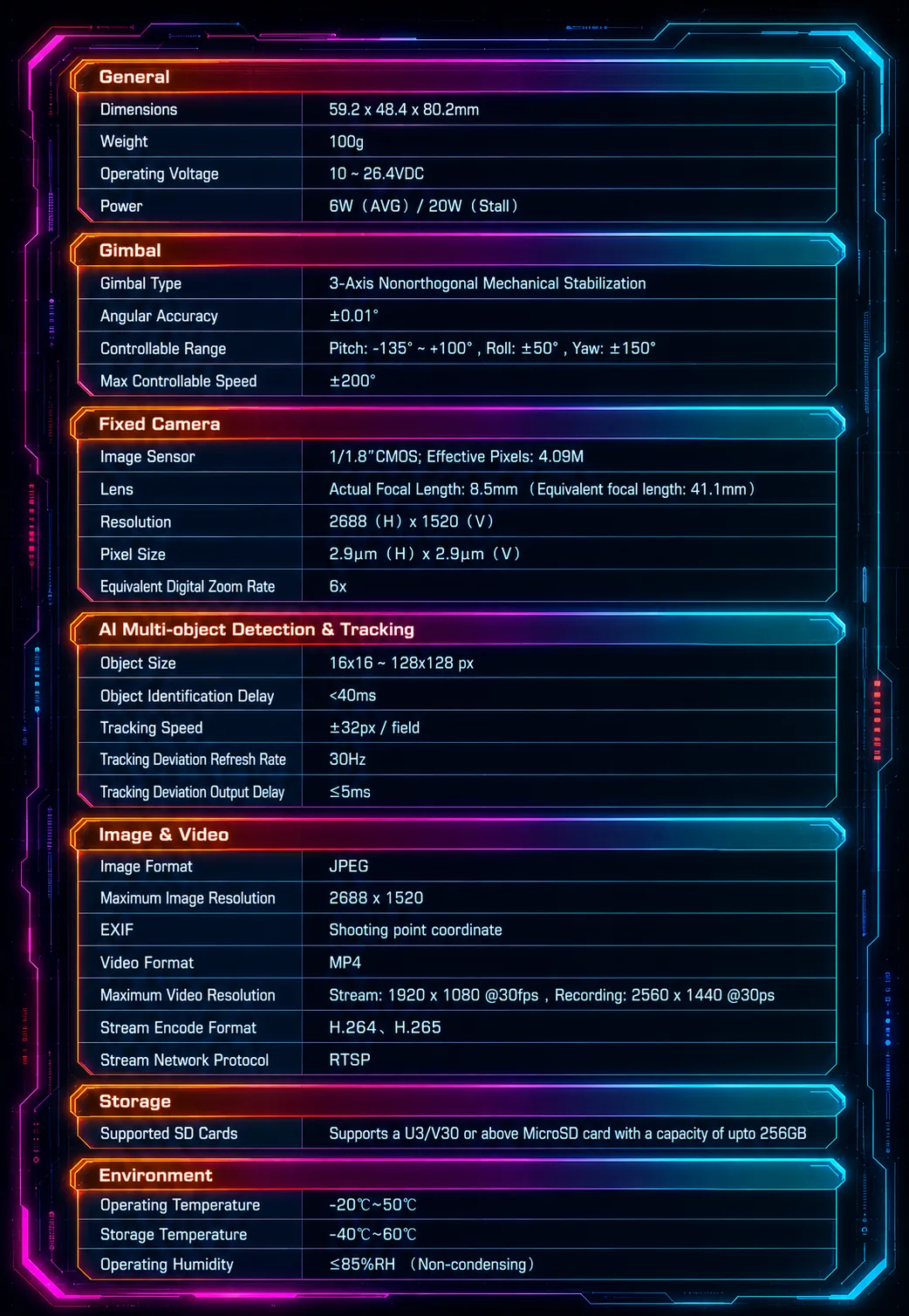

Caractéristiques
| Généralités | |
|---|---|
| Nom du produit | MV-1P |
| Dimensions | 59.2 x 48.4 x 80.2mm |
| Poids | 100g |
| Tension de service | 10 ~ 26.4VDC |
| Consommation | 6W (AVG) / 20W (Stall) |
| Montage | Vers le bas / vers le haut |
| Nacelle | |
| Type de nacelle | Stabilisation mécanique non orthogonale 3 axes |
| Précision angulaire | ±0.01° |
| Angle d'inclinaison stable maximal | 45° |
| Plage de commande | Tangage : -110°~+120°, lacet : ±140° |
| Vitesse de rotation maximale | 150°/s |
| Caméra en lumière visible | |
| Capteur d'image | CMOS 1/1,8 pouce, pixels effectifs : 4,09 MP |
| Distance focale réelle | 8,5 mm (focale équivalente : 41,1 mm) |
| Ouverture | f/1.0 |
| Objectif | HFOV: 57.1° |
| VFOV | 30.4° |
| DFOV | 66.3° |
| Résolution | 2688(H) x 1520(V) |
| Taille de pixel | 2.9μm(H) x 2.9μm(V) |
| Facteur de zoom numérique équivalent | 6x |
| Détection et suivi multi-objets par IA | |
| Taille de l'objet | 16x16 ~ 128x128 px |
| Délai d'identification de l'objet | <40ms |
| Vitesse de suivi | ±32 px / champ |
| Fréquence de rafraîchissement de l'écart de suivi | 30Hz |
| Délai de sortie de l'écart de suivi | ≤5ms |
| Photo et vidéo | |
| Format d'image | JPEG |
| Résolution photo maximale | 2688 x 1520 |
| Format vidéo | MP4; Stream: 2688 x 1520 @30fps |
| Résolution vidéo maximale | Enregistrement : 1920 x 1080 @30 im/s (2688 x 1520 @30 im/s sera pris en charge par des mises à jour firmware ultérieures) |
| OSD | Heure, attitude caméra, coordonnées porteur, niveau de grossissement, état du stockage |
| EXIF | Heure, attitude caméra, coordonnées porteur, résolution |
| SEI | Sera pris en charge par de futures mises à jour firmware |
| Format d'encodage du flux | H.264, H.265 |
| Protocole réseau du flux | RTSP |
| Latence moyenne du flux et FPS (OSD désactivé, détection désactivée) | Dragonfly: 230ms; QGC: 200ms; FPS: 30 |
| Latence moyenne du flux et FPS (OSD activé, détection désactivée) | Dragonfly: 340ms; QGC: 310ms; FPS: 26 |
| Latence moyenne du flux et FPS (OSD désactivé, détection activée) | Dragonfly: 240ms; QGC: 200ms; FPS: 30 |
| Latence moyenne du flux et FPS (OSD activé, détection activée) | Dragonfly: 300ms; QGC: 310ms; FPS: 26 |
| Stockage | |
| Cartes SD prises en charge | Prend en charge les cartes MicroSD U3/V30 ou supérieures jusqu'à 256 Go |
| Environnement | |
| Température de service | -20℃~50℃ |
| Température de stockage | -40℃~60℃ |
| Humidité de service | ≤85% HR (sans condensation) |
| Distances de détection de référence | |
| Caméra en lumière visible – distance de détection | Critères Johnson personne : 1466m ; véhicule léger : 4494m ; gros véhicule : 9575m ; EN62676-4:2015 personne : 122m ; véhicule léger : 161m ; gros véhicule : 343m |
| Caméra en lumière visible – distance d'identification | Critères Johnson personne : 366m ; véhicule léger : 1124m ; gros véhicule : 2394m ; EN62676-4:2015 personne : 25m ; véhicule léger : 32m ; gros véhicule : 69m |
| Caméra en lumière visible – distance de vérification | Critères Johnson personne : 183m ; véhicule léger : 562m ; gros véhicule : 1197m ; EN62676-4:2015 personne : 12m ; véhicule léger : 16m ; gros véhicule : 34m |
POINTS CLÉS
- Pèse 100g pour 59.2 x 48.4 x 80.2mm, ce qui détermine la cellule et le support compatibles.
- Stabilisation mécanique non orthogonale 3 axes maintient une précision angulaire de ±0.01°.
- Fonctionne en 10 ~ 26.4VDC pour 6W (AVG) / 20W (Stall) — à budgétiser sur la puissance utile disponible de votre plateforme.
- 2688(H) x 1520(V) via un objectif HFOV: 57.1°.
Comparatif des modèles MV Series
| Modèle | Poids | Dimensions | Stabilisation | Précision angulaire | Résolution | Tension d'entrée |
|---|---|---|---|---|---|---|
| MV-1M | 69g | 50.2 x 48.4 x 67.4mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 3840(H) x 2160(V) | 10 ~ 26.4VDC |
| MV-1P | 100g | 59.2 x 48.4 x 80.2mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 2688(H) x 1520(V) | 10 ~ 26.4VDC |
| MV-2M | 110g | 59 x 48.4 x 85.7mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 3840(H) x 2160(V) | 10~ 26.4VDC |
| MV-2P | 130g | 57.8 x 53 x 85.1mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 3840 (H) x 2160(V) | 10~ 26.4VDC |
| MV-4M | 237g | 72.7 x 78.5 x 109.8mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 2688(H) x 1520(V) | 12 ~ 25.2 VDC |
| MV-4P | 235g | 72.7 x 78.5 x 109.8mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 2688(H) x 1520(V) | 12 ~ 25.2 VDC |
| MV-4X | 366g | 85 x 118.4 x 133.5mm | Stabilisation mécanique non orthogonale 3 axes | ±0.01° | 2688(H) x 1520(V) | 12 ~ 25.2 VDC |
Questions fréquentes
Combien pèse le MV-1P ?
Le MV-1P pèse 100g. Ses dimensions sont 59.2 x 48.4 x 80.2mm : vérifiez la masse et l'encombrement sur votre support.
Quelle alimentation faut-il pour le MV-1P ?
Le MV-1P accepte 10 ~ 26.4VDC. La consommation est de 6W (AVG) / 20W (Stall). Assurez-vous que votre plateforme peut la fournir en continu, pas seulement en pointe.
Comment le MV-1P est-il stabilisé ?
Le MV-1P utilise une stabilisation mécanique non orthogonale 3 axes. La précision angulaire publiée est de ±0.01°.
Quelle est la plage de commande du MV-1P ?
Pitch: -110°~+120°, Yaw: ±140°. C'est la course mécanique disponible pour l'opérateur ou le pilote automatique.
Quelle résolution le MV-1P capture-t-il ?
2688(H) x 1520(V).
Dans quelle plage de température le MV-1P fonctionne-t-il ?
-20℃~50℃. Hors de cette plage, les spécifications publiées ne s'appliquent plus.
