NACELLES / SÉRIE AX

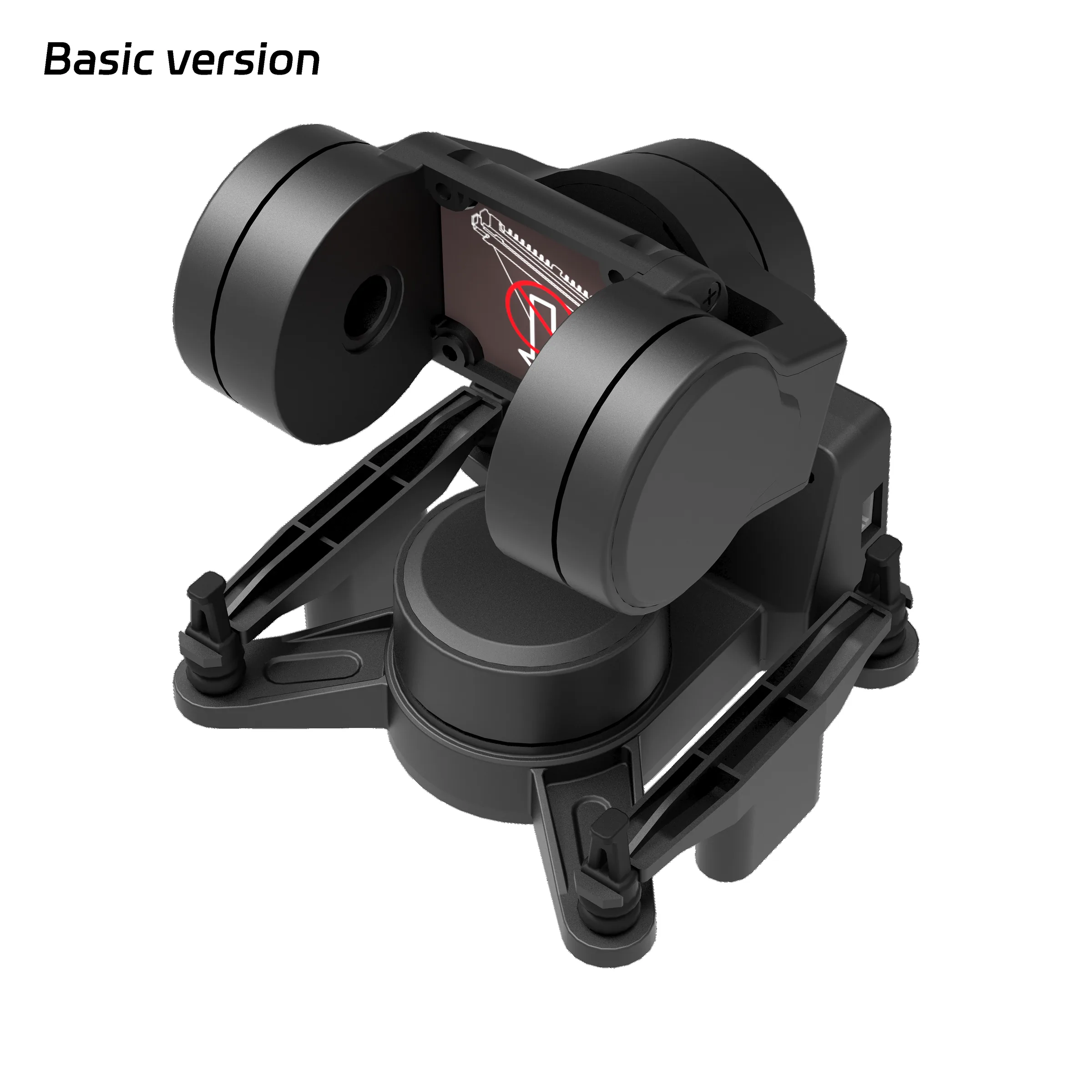

AX-20T AV/Analog nacelle FPV 3 axes 46g
Le AX-20T AV/Analog est une variante de nacelle FPV 3 axes configurée pour AV / analog FPV camera systems up to 19mm width. Il conserve la stabilisation mécanique non orthogonale 3 axes de la plateforme AX-20T, le head tracking, la commande UART/MAVLink, S.BUS, CRSF et PWM, ainsi que le montage vers le bas ou vers le haut le cas échéant.
DÉTAILS
Détails du produit
- Le support de caméra et l'implantation sont adaptés à AV / analog FPV camera systems up to 19mm width.
- 3-axis nonorthogonal mechanical stabilization aide à garder une image FPV stable sur drones, avions RC et plateformes véhicules.
- La prise en charge Headtracker, UART/MAVLink, S.BUS, CRSF et PWM couvre les intégrations FPV courantes.
- Le montage vers le bas ou vers le haut offre plus de souplesse sur les plateformes compactes.
Applications
- Montages caméra FPV AV / analogique
- Montages de drones FPV
- Avions RC et plateformes véhicules
- Commande caméra par mouvement de tête
CARACTÉRISTIQUES
Caractéristiques
| Généralités | |
|---|---|
| Nom du produit | AX-20T |
| Dimensions | 46.8 x 46.4 x 53.4mm |
| Poids | 46g |
| Tension de service | 7.4~26.4VDC |
| Consommation | 1.5W (moy.) / 14W (calage) |

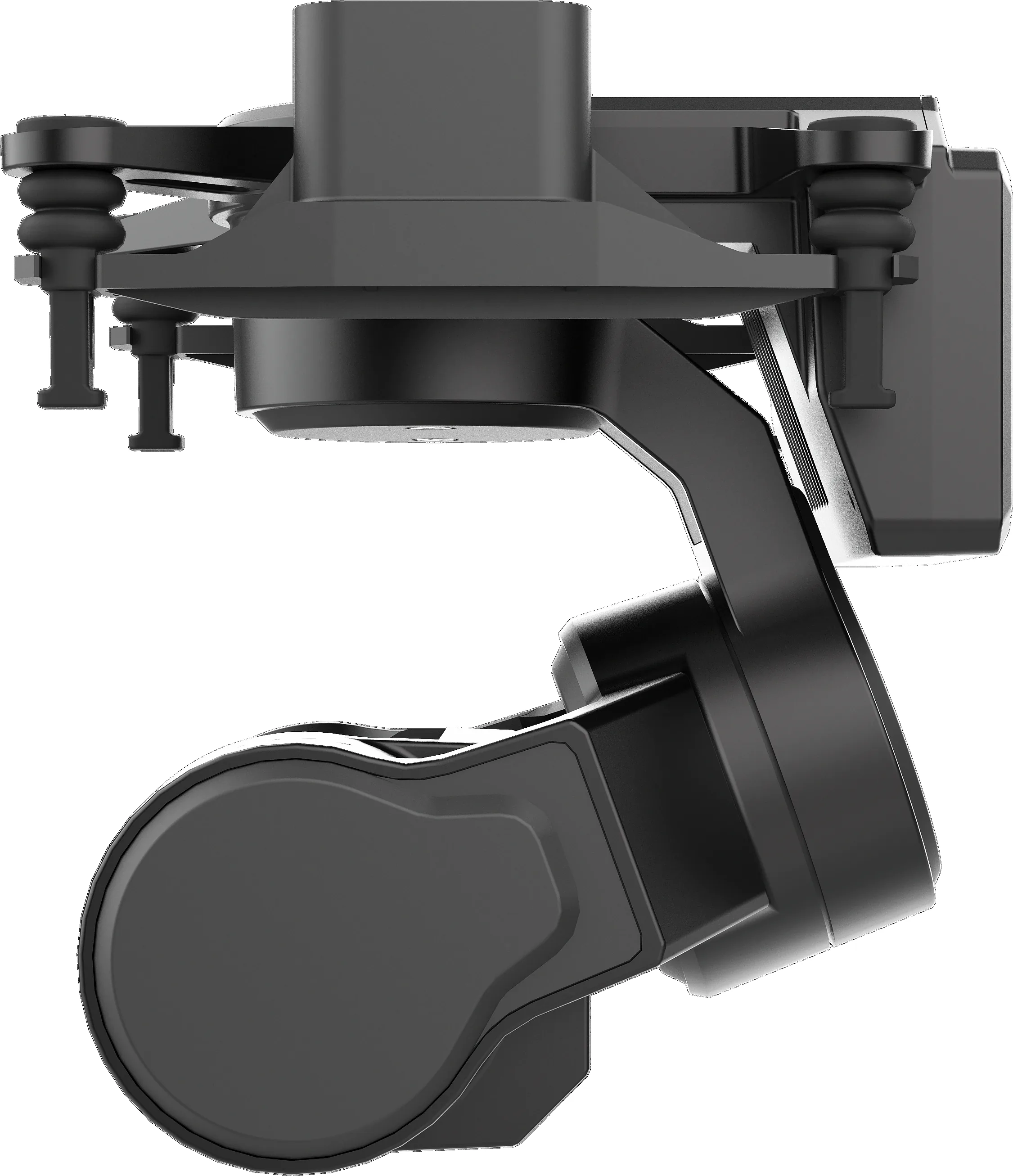

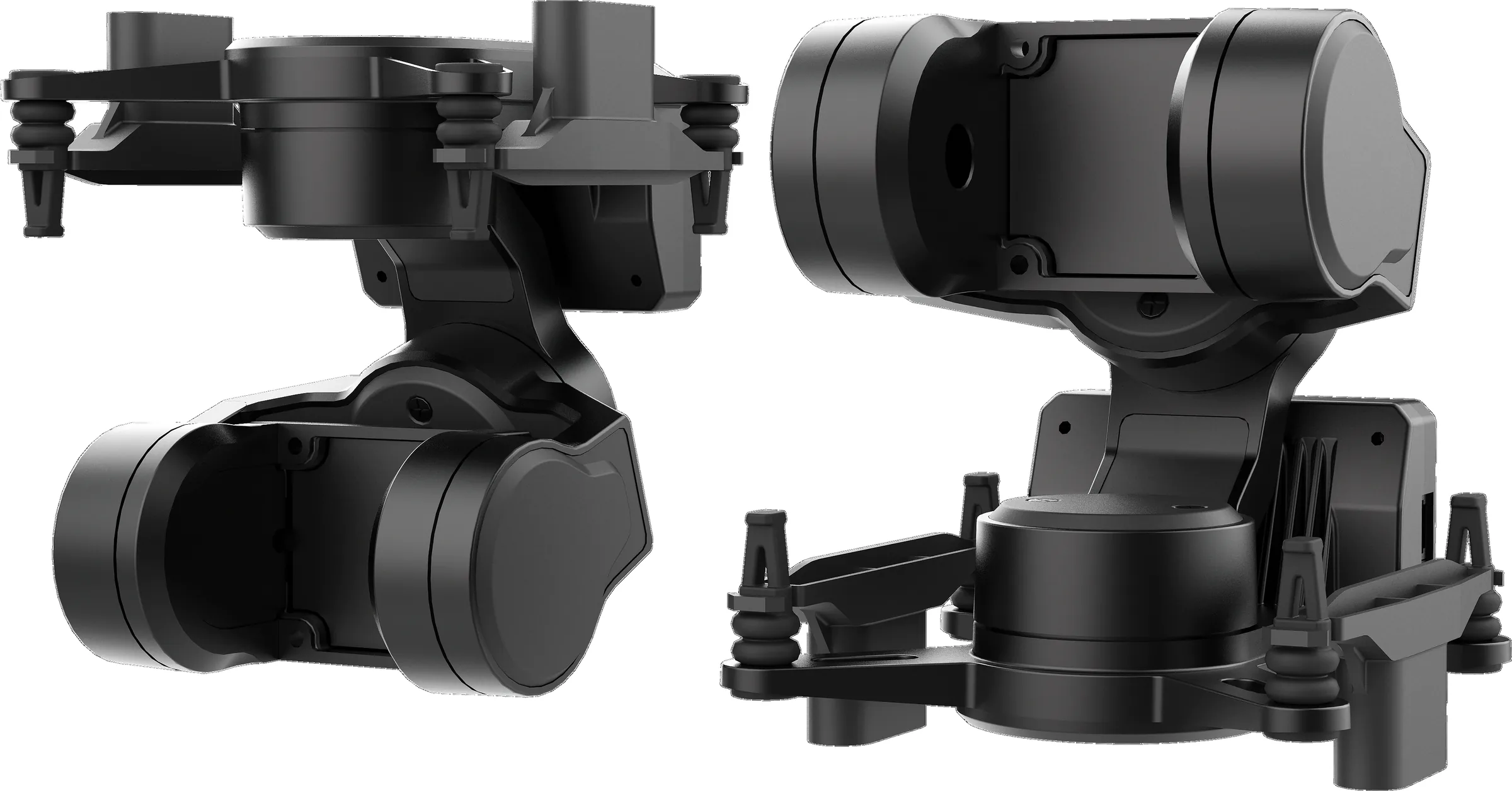

| Montage | Vers le bas / vers le haut |
| Port de commande | Headtracker / S.BUS / CRSF / PWM / MAVLink |
| Compatibilité des caméras | |
| Variante du produit | AX-20T AV/Analog |
| Système de caméra pris en charge | Systèmes de caméra FPV analogiques AV jusqu'à 19 mm de large |
| Logement caméra | Fixation caméra FPV spécifique à la variante pour caméras AV/analogiques dans l'encombrement de 19mm de large |
| Nacelle | |
| Type de nacelle | Stabilisation mécanique non orthogonale 3 axes |
| Précision angulaire | ±0.005° |

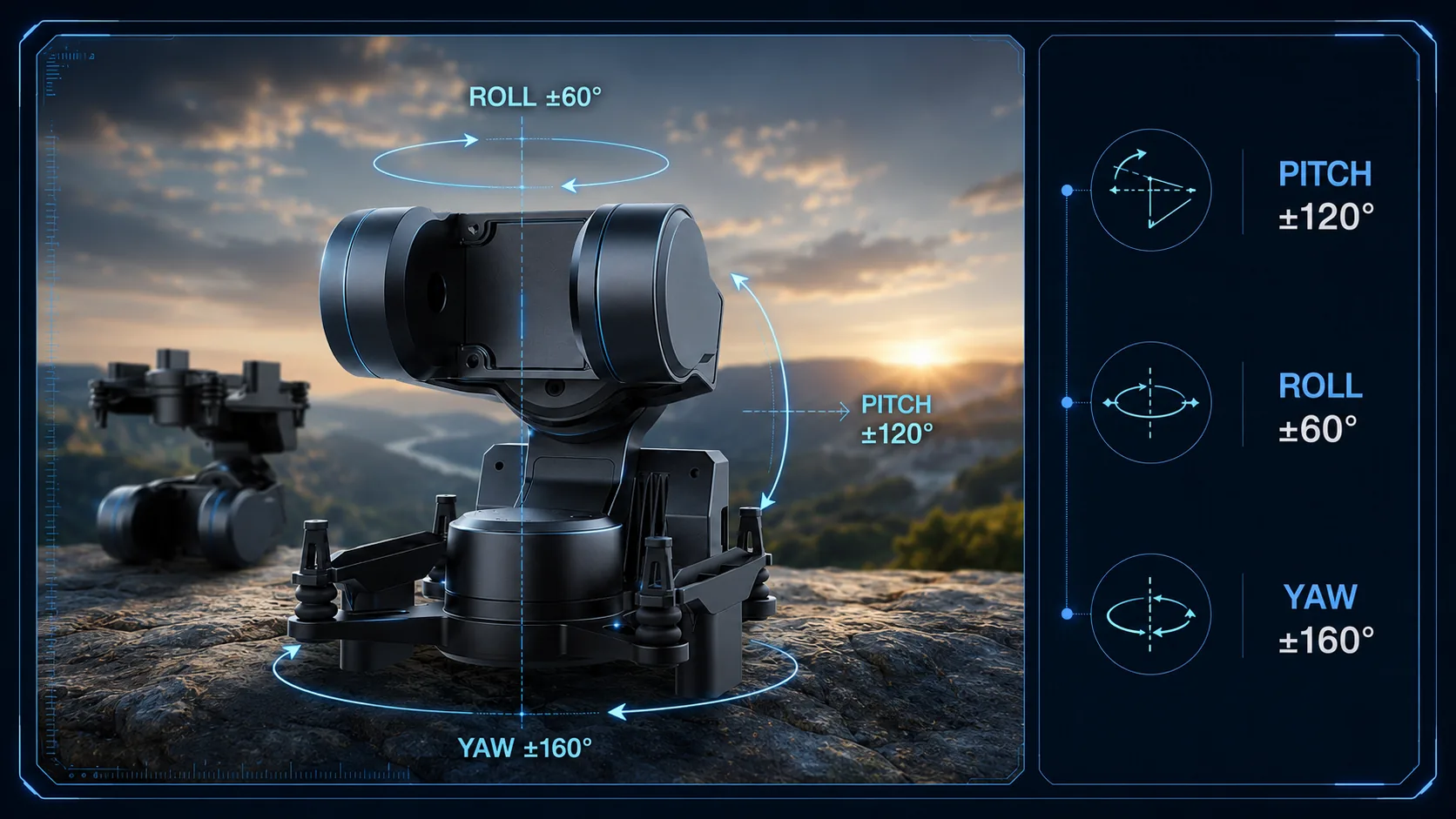

| Plage de commande | Tangage : ±120°, roulis : ±60°, lacet : ±160° |
| Vitesse max. commandée | ±1500°/s |
| Compatibilité caméra | |
| Poids maximal | 20g |
| Largeur maximale | 19mm |
POINTS CLÉS
- Pèse 46g pour 46.8 x 46.4 x 53.4mm, ce qui détermine la cellule et le support compatibles.
- Stabilisation mécanique non orthogonale 3 axes maintient une précision angulaire de ±0.005°.
- Fonctionne en 7.4~26.4VDC pour 1.5W (AVG) / 14W (Stall) — à budgétiser sur la puissance utile disponible de votre plateforme.
- Plage de commande : Pitch: ±120°, Roll: ±60°, Yaw: ±160°.
AX-20T variants compared
| Variante | Système de caméra | Poids max. de la caméra | Largeur max. de la caméra |
|---|---|---|---|
| AX-20T AV/Analog | Systèmes de caméra FPV analogiques AV jusqu'à 19 mm de large | 20g | 19mm |
| AX-20T Avatar/Moonlight | Systèmes de caméra FPV numériques Walksnail Avatar / Walksnail Moonlight | 20g | 19mm |
| AX-20T O3 | Système de caméra FPV numérique DJI O3 | 20g | 19mm |
| AX-20T O4 | Système de caméra FPV numérique DJI O4 | 20g | 19mm |
| AX-20T O4 Pro | Système de caméra FPV numérique DJI O4 Pro | 20g | 19mm |
Questions fréquentes
Quelle caméra accepte la AX-20T AV/Analog ?
AX-20T AV/Analog est usiné pour les systèmes caméra FPV AV / analogiques jusqu'à 19 mm de large. Le support accepte une caméra jusqu'à 20 g et 19 mm de large. D'autres variantes de la même nacelle acceptent d'autres systèmes caméra.
Combien pèse le AX-20T AV/Analog ?
Le AX-20T AV/Analog pèse 46g. Ses dimensions sont 46.8 x 46.4 x 53.4mm : vérifiez la masse et l'encombrement sur votre support.
Quelle alimentation faut-il pour le AX-20T AV/Analog ?
Le AX-20T AV/Analog accepte 7.4~26.4VDC. La consommation est de 1.5W (AVG) / 14W (Stall). Assurez-vous que votre plateforme peut la fournir en continu, pas seulement en pointe.
Comment le AX-20T AV/Analog est-il stabilisé ?
Le AX-20T AV/Analog utilise une stabilisation mécanique non orthogonale 3 axes. La précision angulaire publiée est de ±0.005°.
Quelle est la plage de commande du AX-20T AV/Analog ?
Pitch: ±120°, Roll: ±60°, Yaw: ±160°. C'est la course mécanique disponible pour l'opérateur ou le pilote automatique.
Comment commande-t-on le AX-20T AV/Analog ?
Le AX-20T AV/Analog expose Headtracker / S.BUS / CRSF / PWM / MAVLink. Vérifiez la correspondance avec votre contrôleur de vol ou station sol avant de commander.
