CHARGES UTILES / SÉRIE LX

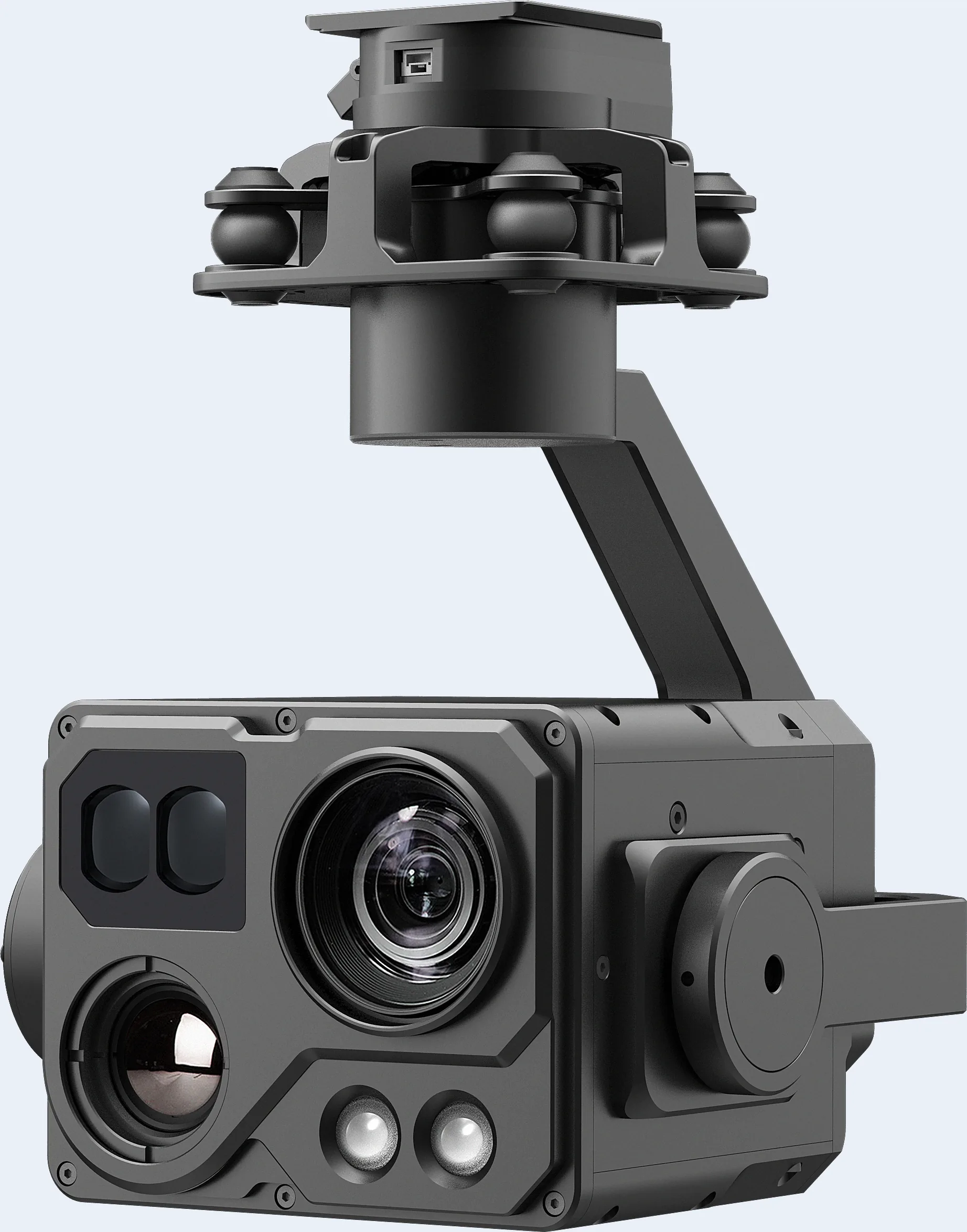

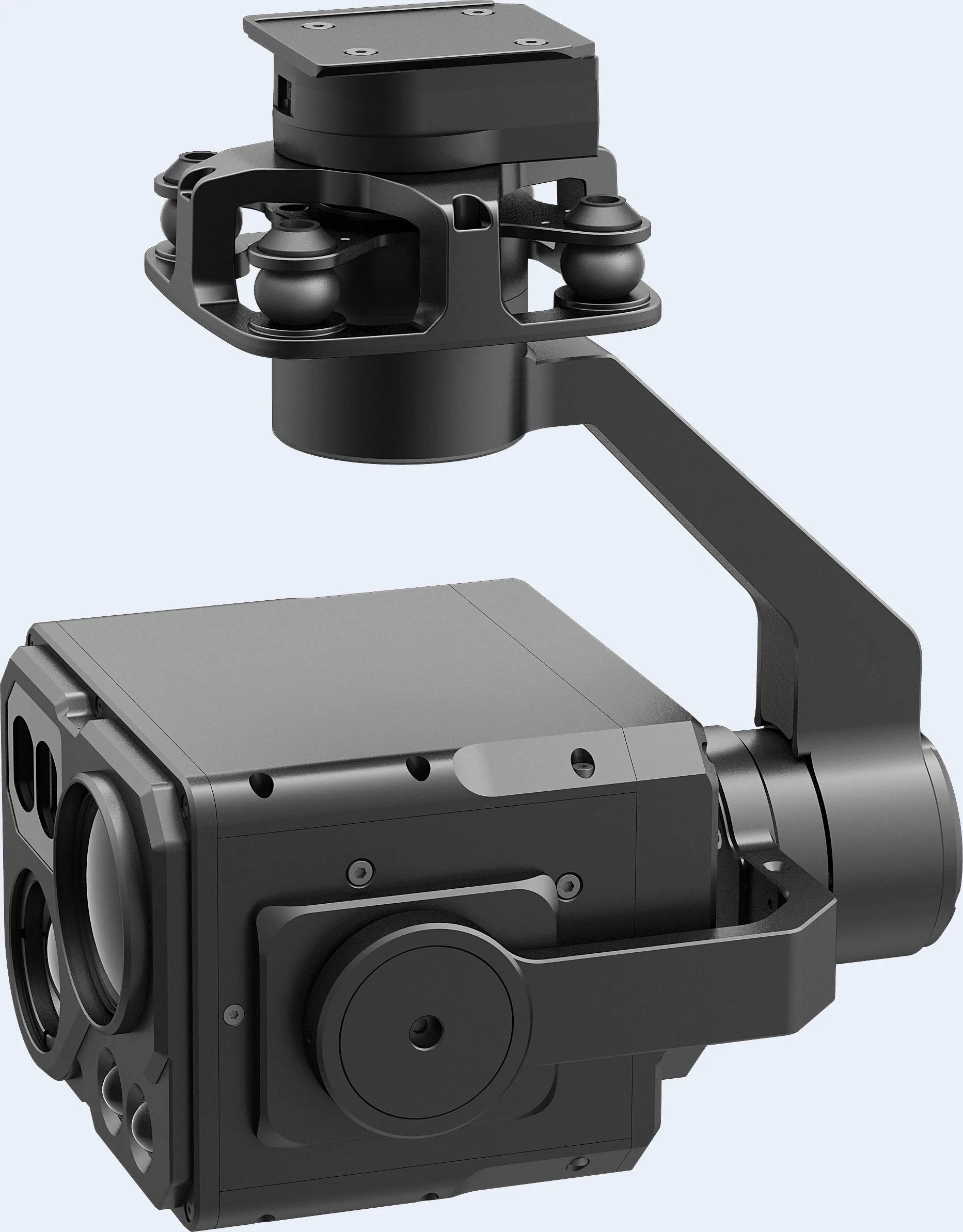

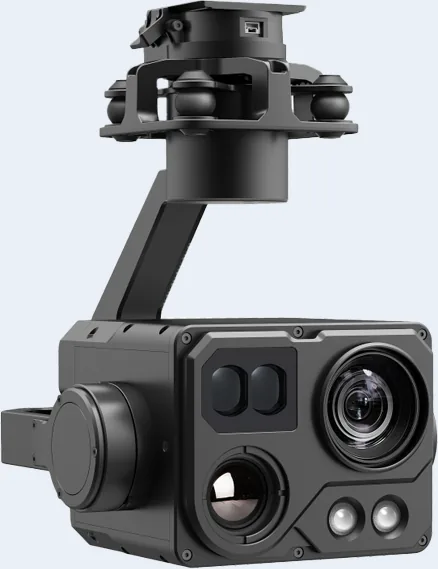

LX-9A caméra EO/IR sur nacelle, zoom 120x, thermique 640x512, télémétrie 1800m
LX-9A est une charge utile EO/IR à quatre capteurs associant zoom en lumière visible, imagerie thermique, télémétrie laser et illumination laser. Elle prend en charge le zoom optique 30x, le zoom hybride 120x, l'imagerie thermique 640x512, la télémétrie laser à 1800 m, la mesure de température et une stabilisation 3 axes pour l'observation de jour comme de nuit.
À partir de
US$11 050
Rotation ∞°
DÉTAILS
Détails du produit
- Charge utile EO/IR quadri-capteur pour la lutte contre l'incendie, la recherche, l'inspection et la sûreté publique.
- L'imagerie thermique 640x512 permet une observation thermique détaillée et la mesure de température.
- La télémétrie laser à 1800 m améliore la connaissance de la distance à la cible.
- L'éclairage laser permet l'observation dans l'obscurité totale.
Applications
- Inspection thermique et missions de recherche
- Sécurité publique et intervention d'urgence
- Inspection industrielle et surveillance de sûreté
- Opération de nuit et observation en faible visibilité

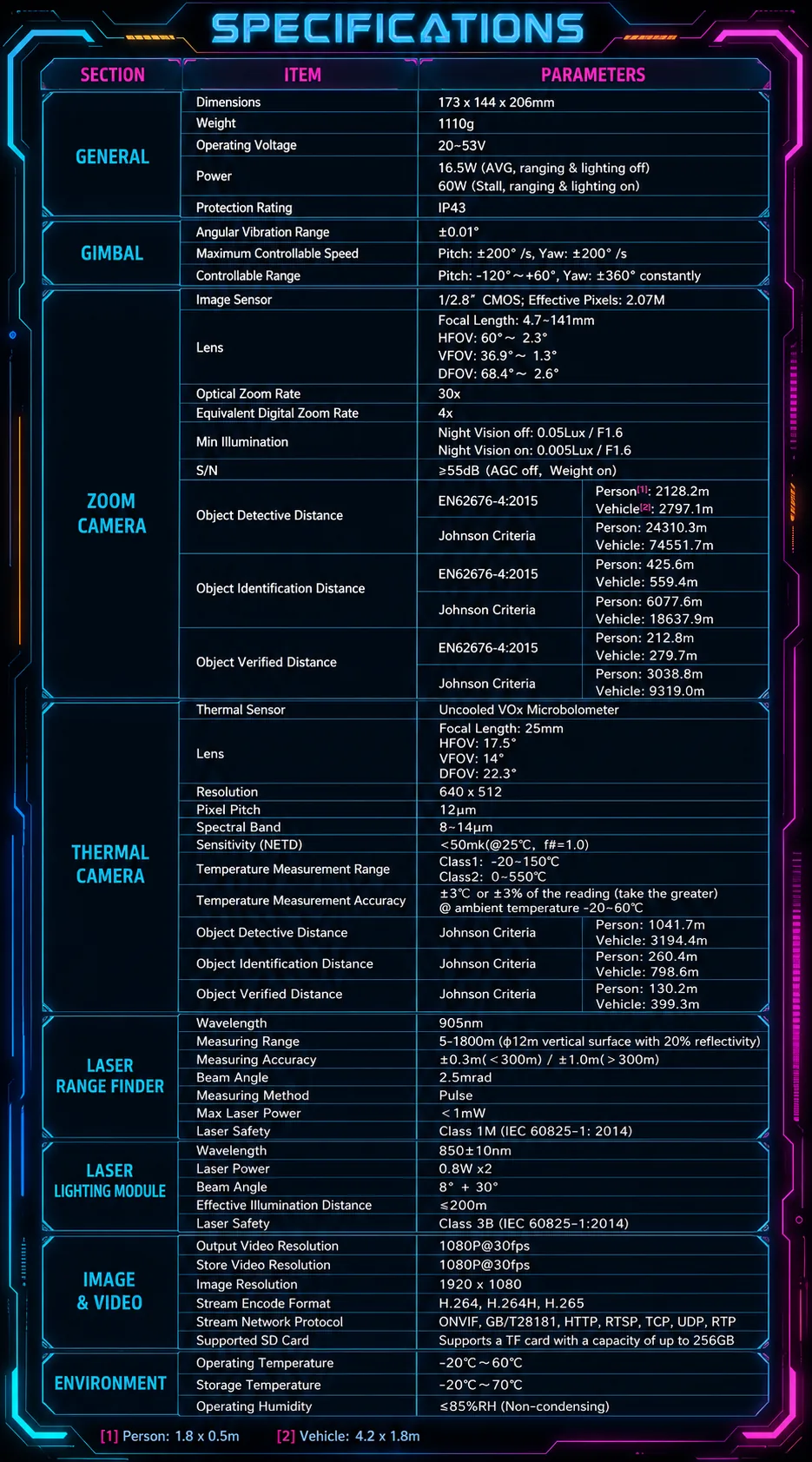

CARACTÉRISTIQUES
Caractéristiques
| Généralités | |
|---|---|
| Nom du produit | LX-9A-SWI |
| Dimensions | 173 x 144 x 206mm |
| Poids | 1110g |
| Tension de service | 20~53V |
| Consommation | 16,5 W (moy., télémétrie et éclairage coupés) / 60 W (blocage, télémétrie et éclairage actifs) |
| Indice de protection | IP43 |

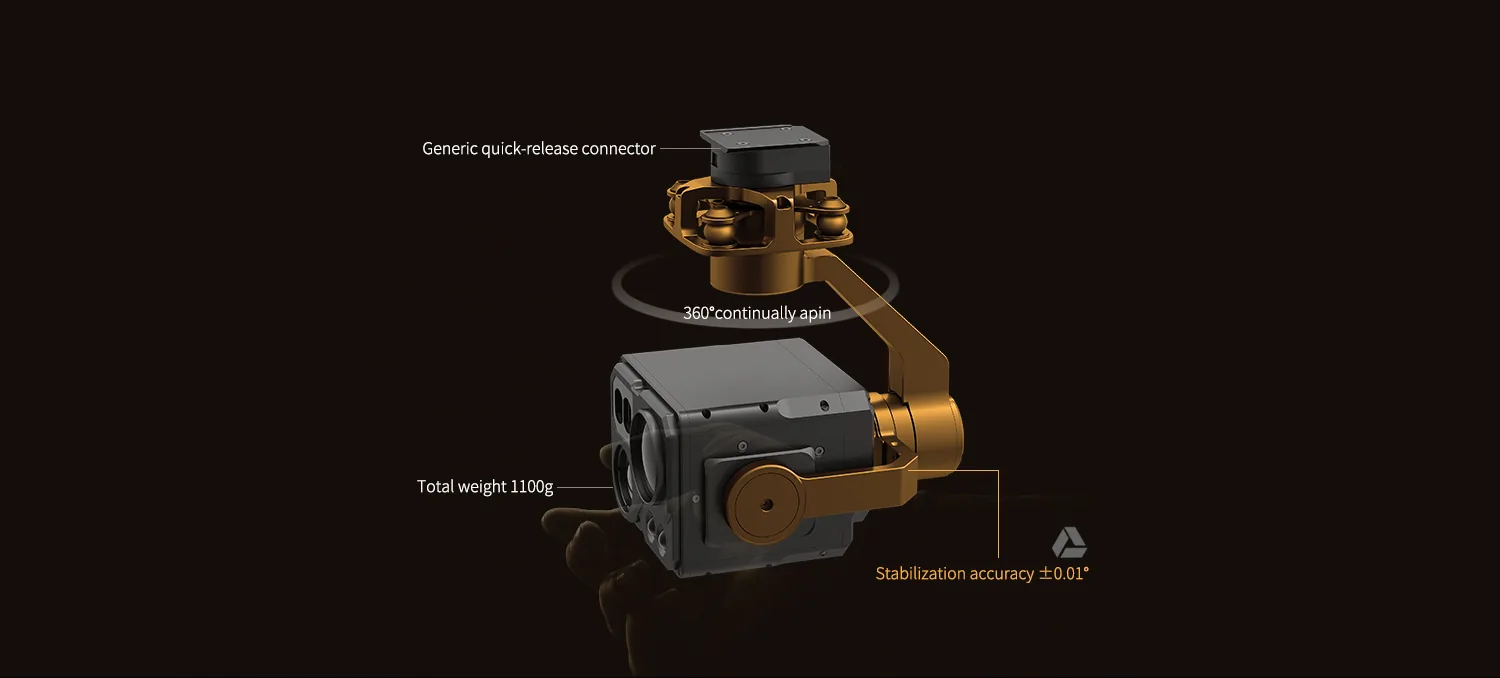

| Nacelle | |
| Plage de vibration angulaire | ±0.01° |
| Vitesse commandée maximale | Tangage : ±200°/s, lacet : ±200°/s |
| Plage de commande | Tangage : -120° à +60°, lacet : ±360° en continu |

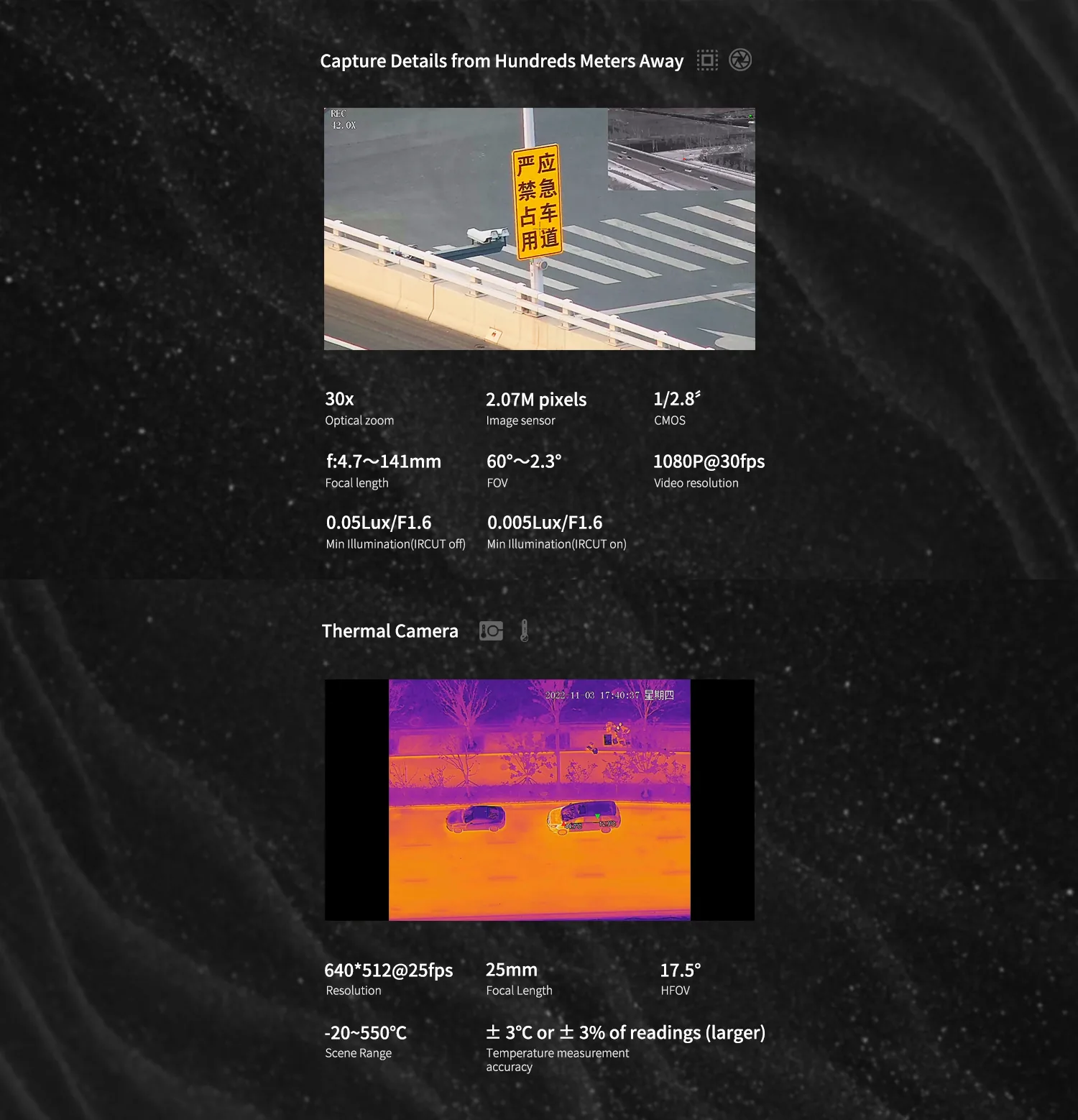

| Caméra à zoom | |
| Capteur d'image | CMOS 1/2.8 pouce ; pixels effectifs : 2.07M |
| Distance focale | 4.7~141mm |
| HFOV | 60° to 2.3° |
| VFOV | 36.9° to 1.3° |
| DFOV | 68.4° to 2.6° |
| Facteur de zoom optique | 30x |
| Facteur de zoom numérique équivalent | 4x |
| Facteur de zoom hybride | 120x |
| Minimum Illumination | Vision nocturne désactivée : 0,05 lux / F1.6 ; vision nocturne activée : 0,005 lux / F1.6 |
| S/N | ≥55 dB (AGC coupé, Weight actif) |
| Caméra thermique | |
| Capteur thermique | Microbolomètre VOx non refroidi |
| Distance focale | 25mm |
| HFOV | 17.5° |
| VFOV | 14° |
| DFOV | 22.3° |
| Résolution | 640 x 512 |
| Pas de pixel | 12um |
| Bande spectrale | 8~14um |
| Sensibilité (NETD) | <50mk (@25° C, f#=1.0) |
| Plage de mesure de température | Classe 1 : −20~150 °C ; classe 2 : 0~550 °C |
| Précision de mesure de température | ±3 °C ou ±3 % de la lecture, la plus grande des deux valeurs, à température ambiante −20~60 °C |

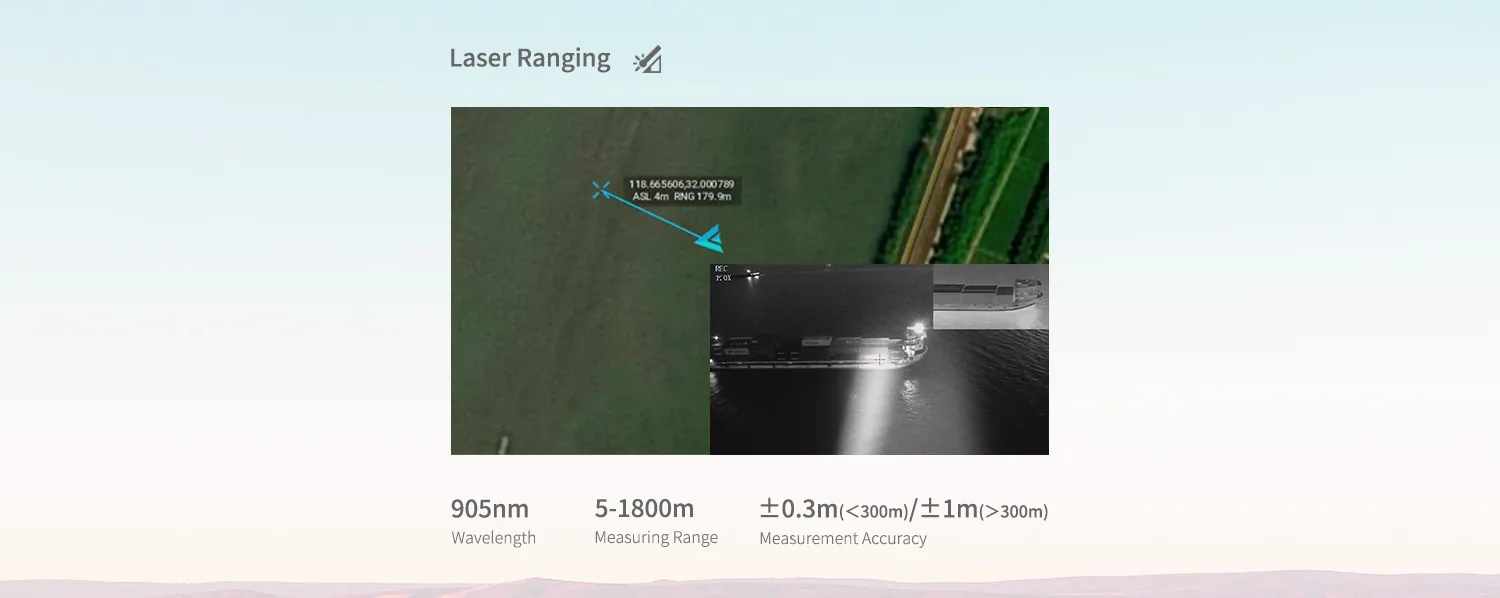

| Télémètre laser | |
| Longueur d'onde | 905nm |
| Plage de mesure | 5~1800m (surface verticale phi 12m avec 20% de réflectivité) |
| Précision de mesure | ±0.3m (<300m) / ±1.0m (>300m) |
| Angle du faisceau | 2.5mrad |
| Méthode de mesure | Impulsion |
| Puissance laser max. | <1mW |
| Classe de sécurité laser | Classe 1M (IEC 60825-1:2014) |

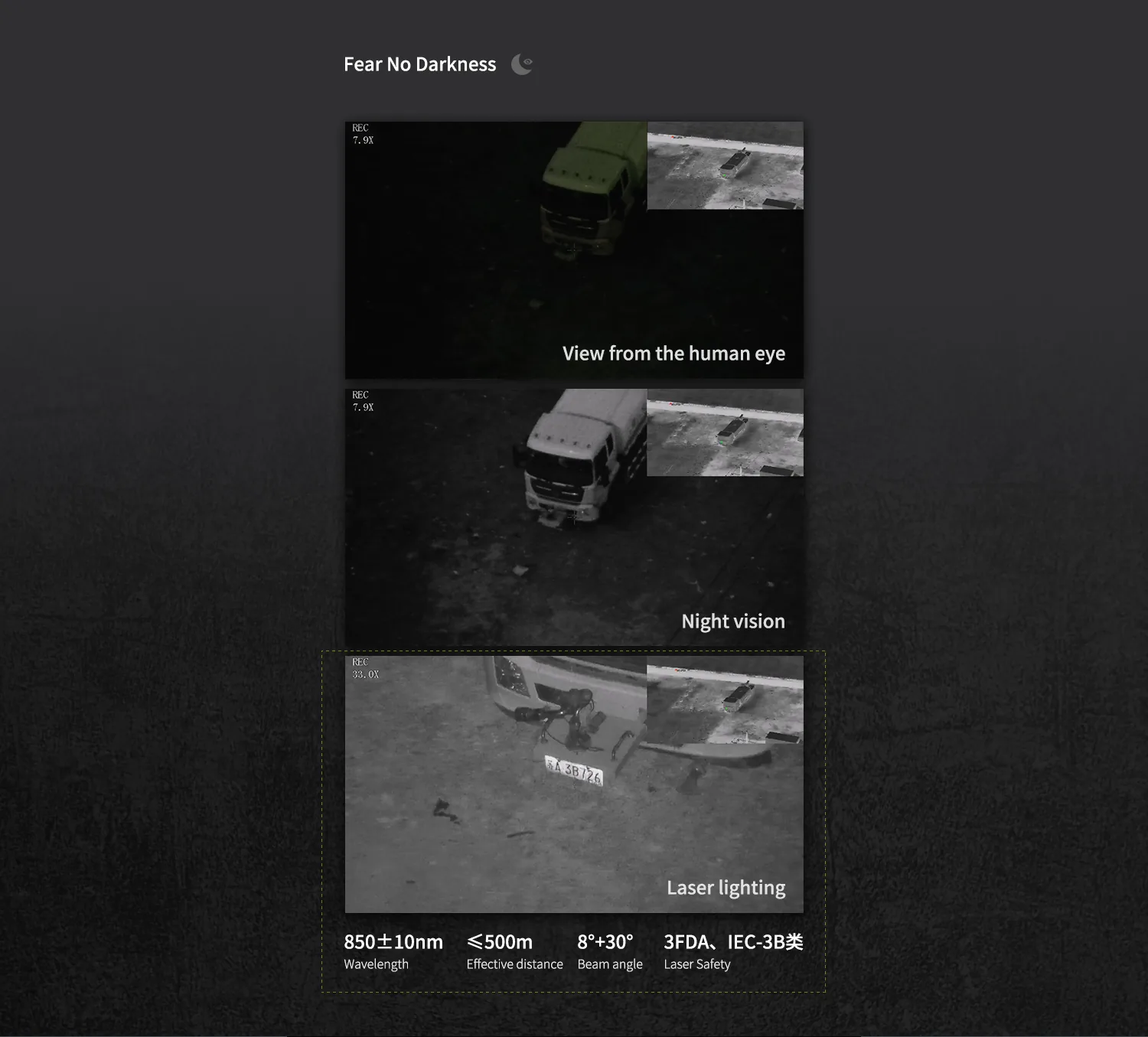

| Module d'éclairage laser | |
| Longueur d'onde | 850±10nm |
| Puissance laser | 0.8W x2 |
| Angle du faisceau | 8° + 30° |
| Distance d'éclairage efficace | <=200m |
| Classe de sécurité laser | Classe 3B (IEC 60825-1:2014) |
| Photo et vidéo | |
| Résolution vidéo de sortie | 1080P@30fps |
| Résolution vidéo enregistrée | 1080P@30fps |
| Résolution d'image | 1920 x 1080 |
| Format d'encodage du flux | H.264, H.264H, H.265 |
| Protocole réseau du flux | ONVIF, GB/T28181, HTTP, RTSP, TCP, UDP, RTP |
| Carte SD prise en charge | Carte TF jusqu'à 256 Go |
| Environnement | |
| Température de service | -20° C to 60° C |
| Température de stockage | -20° C to 70° C |
| Humidité de service | < 85% HR (sans condensation) |
| Distances de détection de référence | |
| Caméra à zoom – distance de détection (EN62676-4:2015) | Personne : 2128.2m ; véhicule : 2797.1m |
| Caméra à zoom – distance de détection (critères Johnson) | Personne : 24310.3m ; véhicule : 74551.7m |
| Caméra à zoom – distance d'identification (EN62676-4:2015) | Personne : 425.6m ; véhicule : 559.4m |
| Caméra à zoom – distance d'identification (critères Johnson) | Personne : 6077.6m ; véhicule : 18637.9m |
| Caméra à zoom – distance de vérification (EN62676-4:2015) | Personne : 212.8m ; véhicule : 279.7m |
| Caméra à zoom – distance de vérification (critères Johnson) | Personne : 3038.8m ; véhicule : 9319.0m |
| Caméra thermique – distance de détection | Personne : 1041.7m ; véhicule : 3194.4m |
| Caméra thermique – distance d'identification d'objet (critères de Johnson) | Personne : 260.4m ; véhicule : 798.6m |
| Caméra thermique – distance de vérification | Personne : 130.2m ; véhicule : 399.3m |
POINTS CLÉS
- Pèse 1110g pour 173 x 144 x 206mm, ce qui détermine la cellule et le support compatibles.
- Fonctionne en 20~53V pour 16.5W (AVG, ranging & lighting off) / 60W (Stall, ranging & lighting on) — à budgétiser sur la puissance utile disponible de votre plateforme.
- Résolution d'image 640 x 512.
- Plage de commande : Pitch: -120° to +60°, Yaw: ±360° constantly.
Comparatif des modèles LX Series
| Modèle | Poids | Dimensions | Résolution | Tension d'entrée |
|---|---|---|---|---|
| LX-6C | 710g | 154 x 100 x 167mm | — | 20~53V |
| LX-6N | 670g | 141 x 98 x 160mm | 2688(H) x 1520(V) | 20 ~ 53 VDC |
| LX-6R | 716g | 141 x 98 x 160mm | 3840(H) x 2160(V) | 20 ~ 53 VDC |
| LX-6U | 670g | 141 x 98 x 160mm | 3840(H) x 2160(V) | 20 ~ 53 VDC |
| LX-8RB | 870g | 150 x 144 x 172mm | — | 20~53V |
| LX-8RC | 890g | 150 x 144 x 172mm | — | 20~53V |
| LX-9A | 1110g | 173 x 144 x 206mm | 640 x 512 | 20~53V |
| LX-9B | 1158g | 173 x 144 x 206mm | 2688(H) x 1520(V) | 20 ~ 53 VDC |
Questions fréquentes
Combien pèse le LX-9A ?
Le LX-9A pèse 1110g. Ses dimensions sont 173 x 144 x 206mm : vérifiez la masse et l'encombrement sur votre support.
Quelle alimentation faut-il pour le LX-9A ?
Le LX-9A accepte 20~53V. La consommation est de 16.5W (AVG, ranging & lighting off) / 60W (Stall, ranging & lighting on). Assurez-vous que votre plateforme peut la fournir en continu, pas seulement en pointe.
Quelle est la plage de commande du LX-9A ?
Pitch: -120° to +60°, Yaw: ±360° constantly. C'est la course mécanique disponible pour l'opérateur ou le pilote automatique.
Quelle résolution le LX-9A capture-t-il ?
640 x 512.
Dans quelle plage de température le LX-9A fonctionne-t-il ?
-20° C to 60° C. Hors de cette plage, les spécifications publiées ne s'appliquent plus.
