ПОДВЕСЫ / СЕРИЯ AX

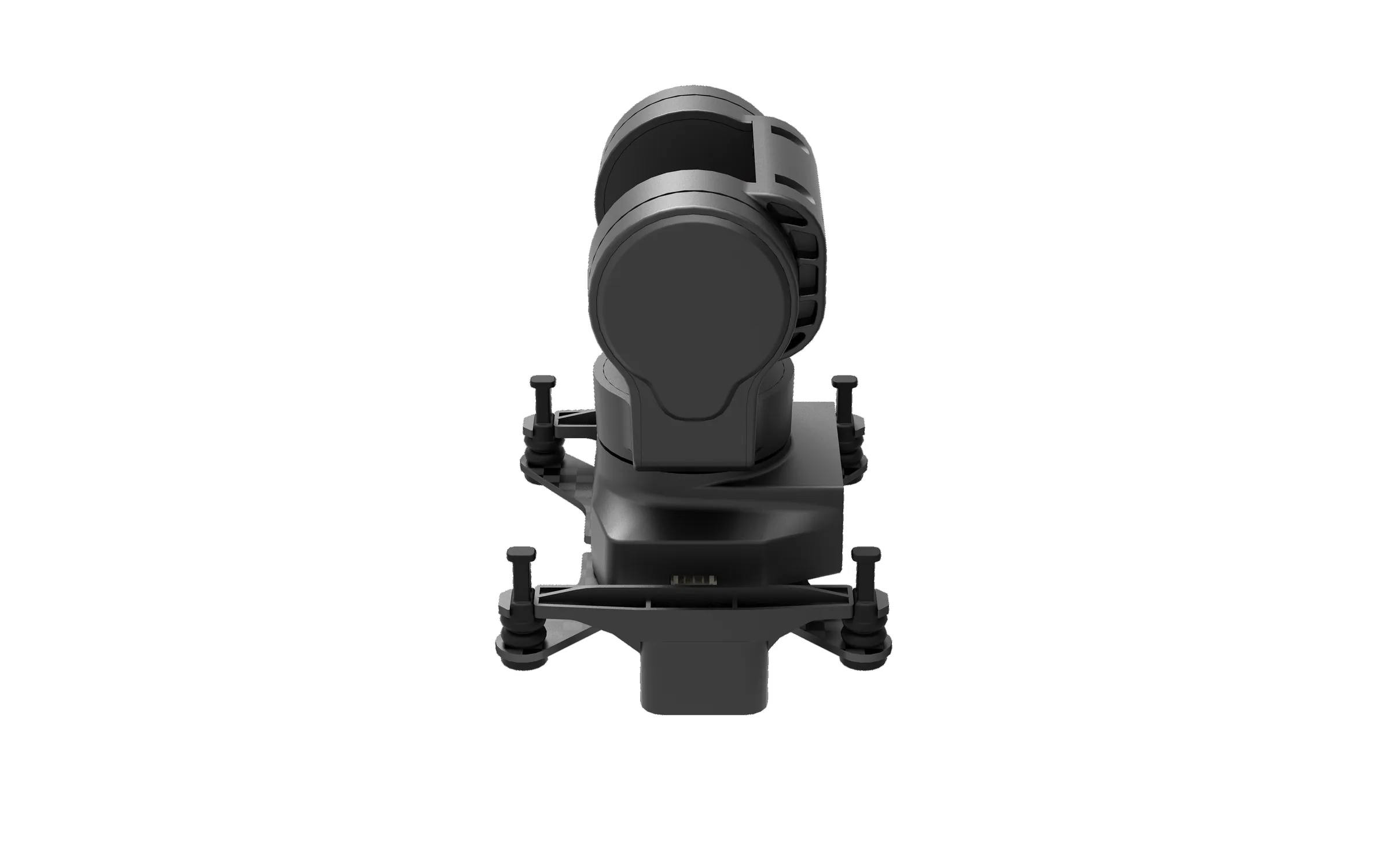

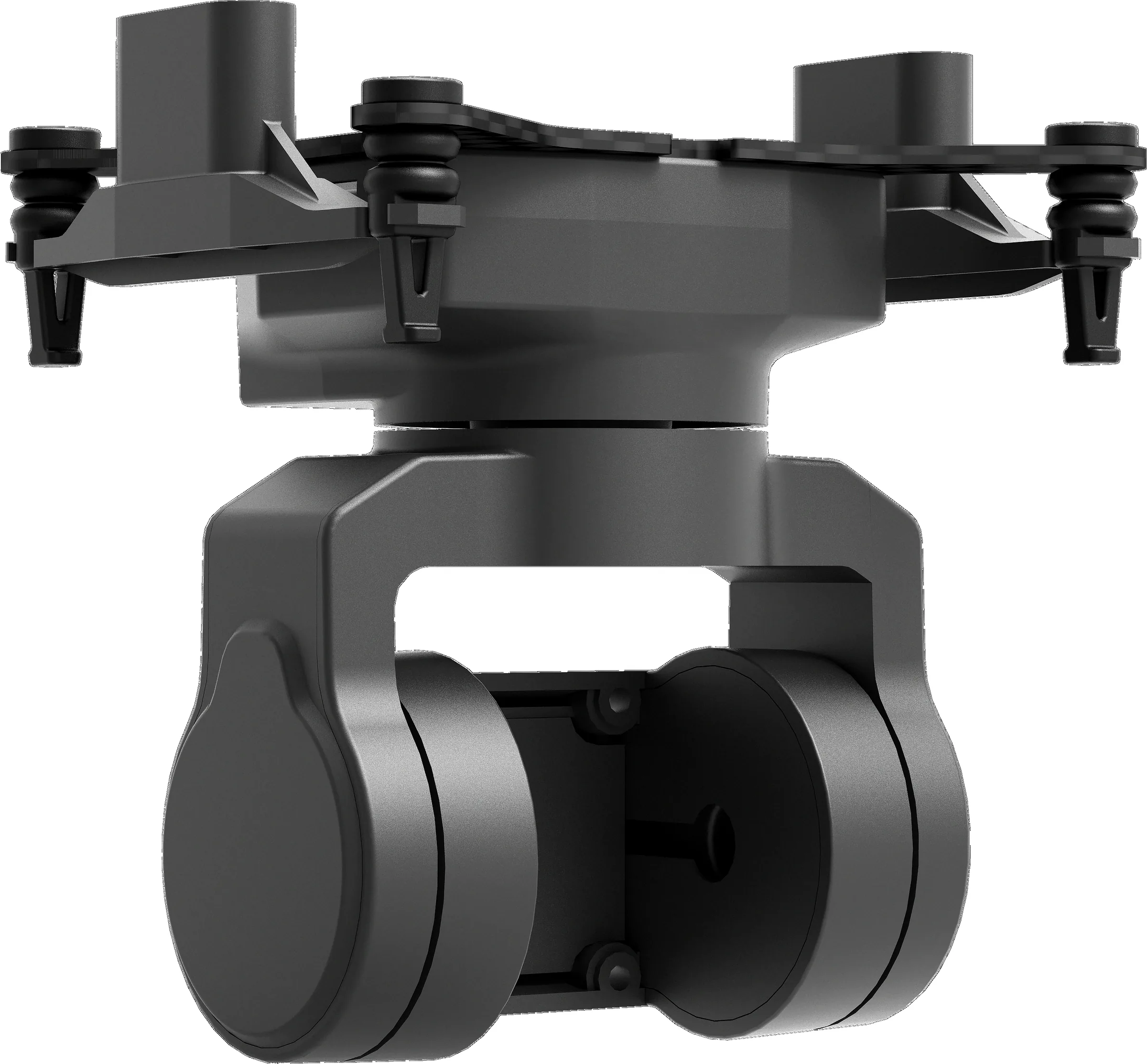

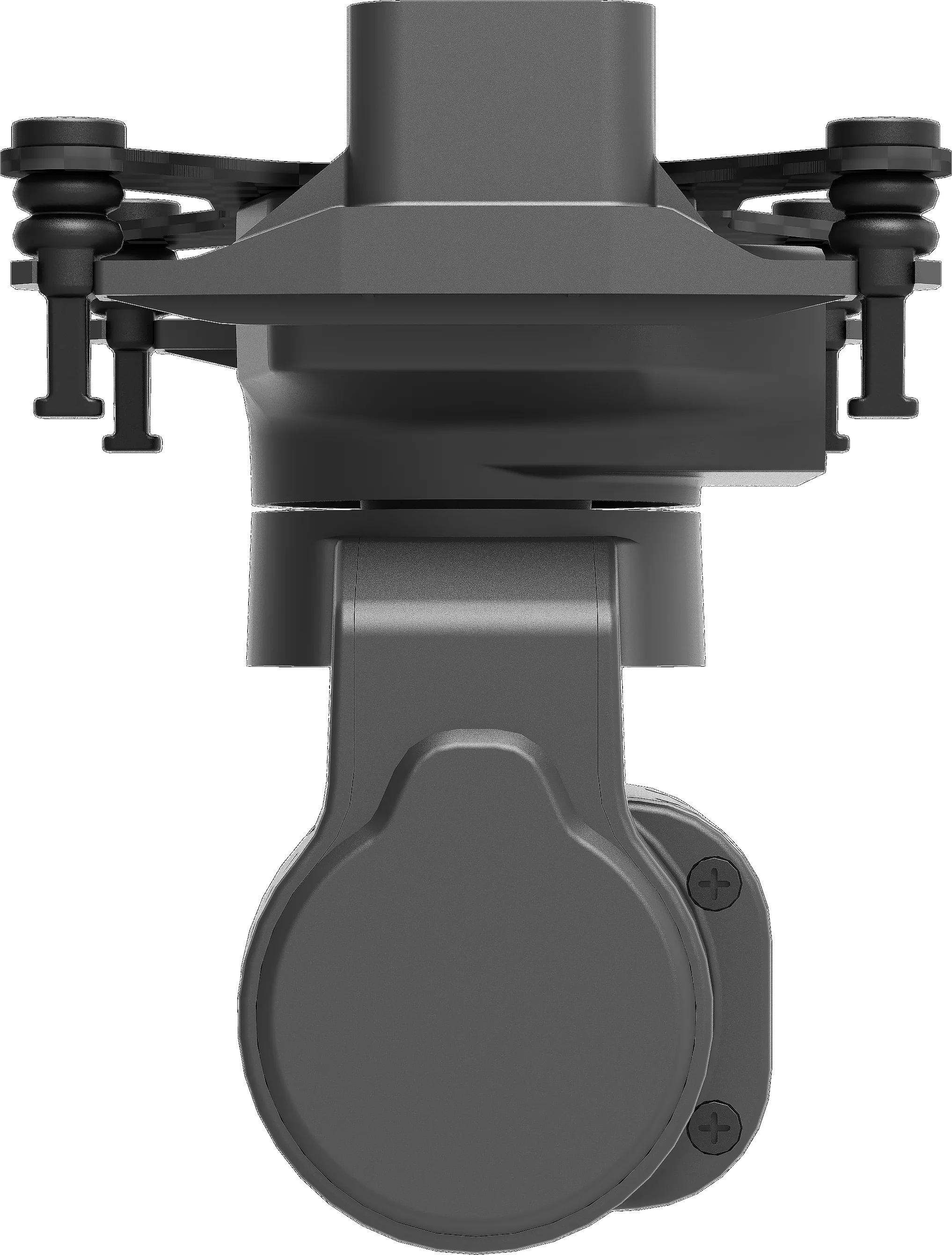

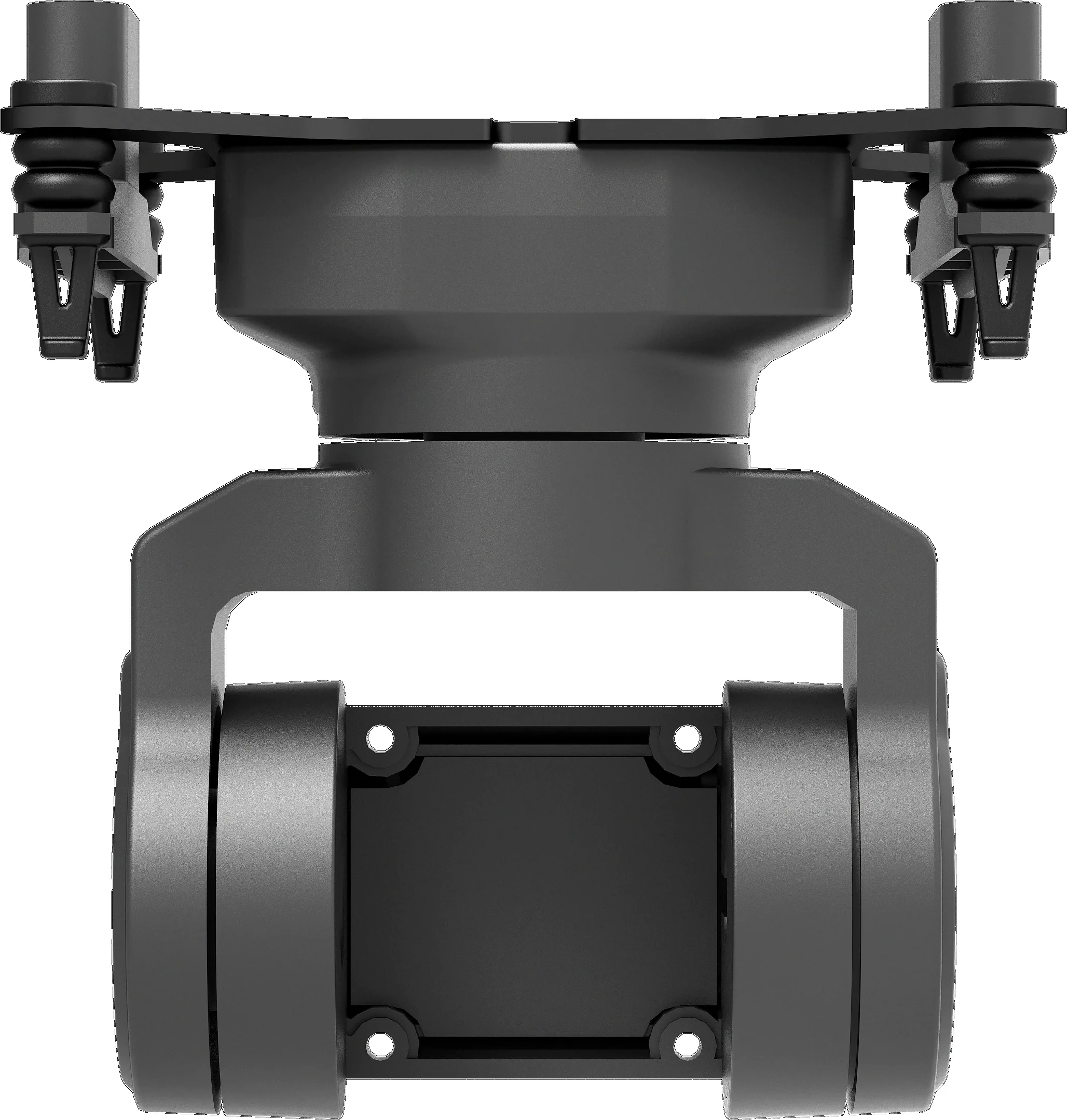

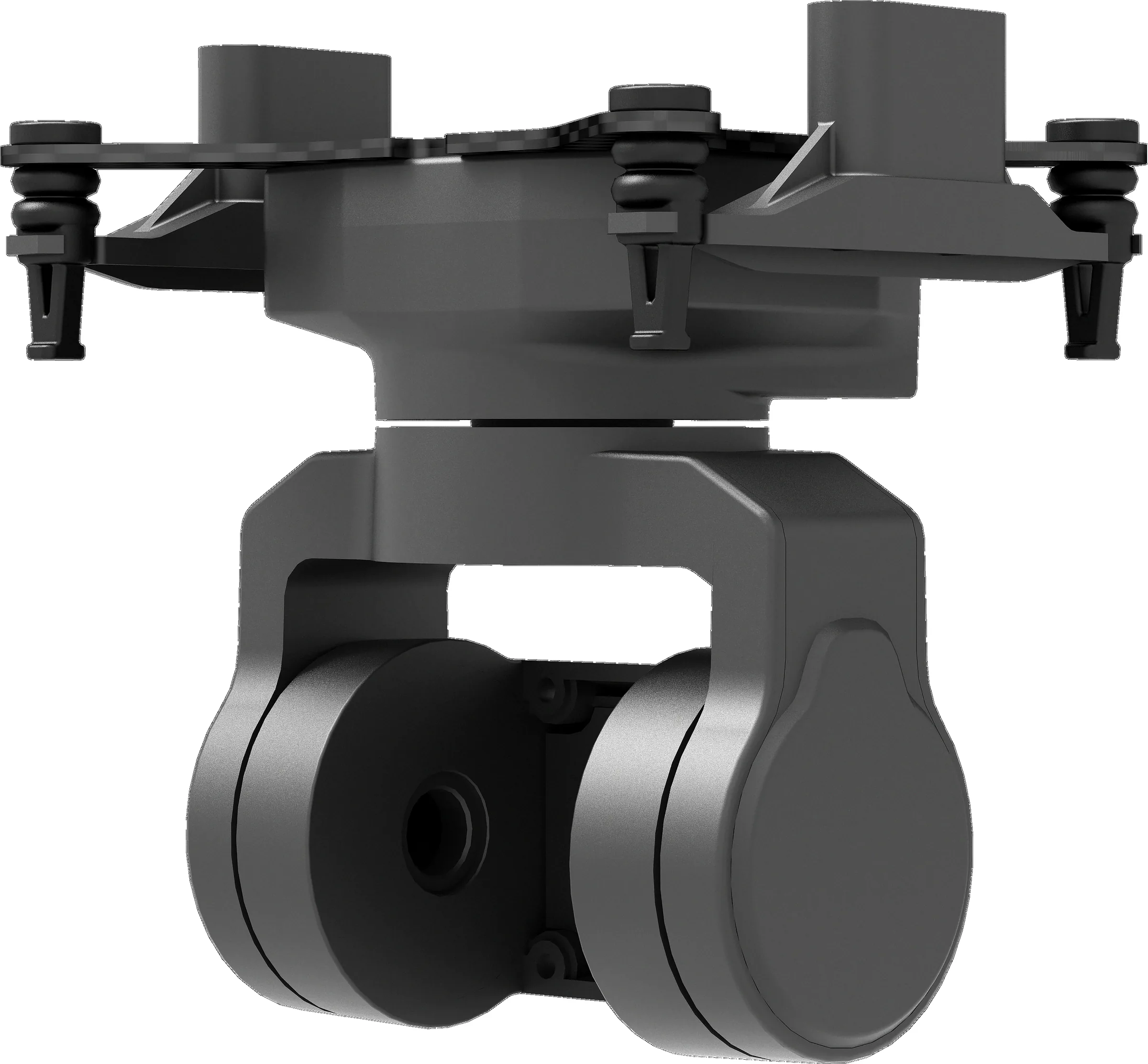

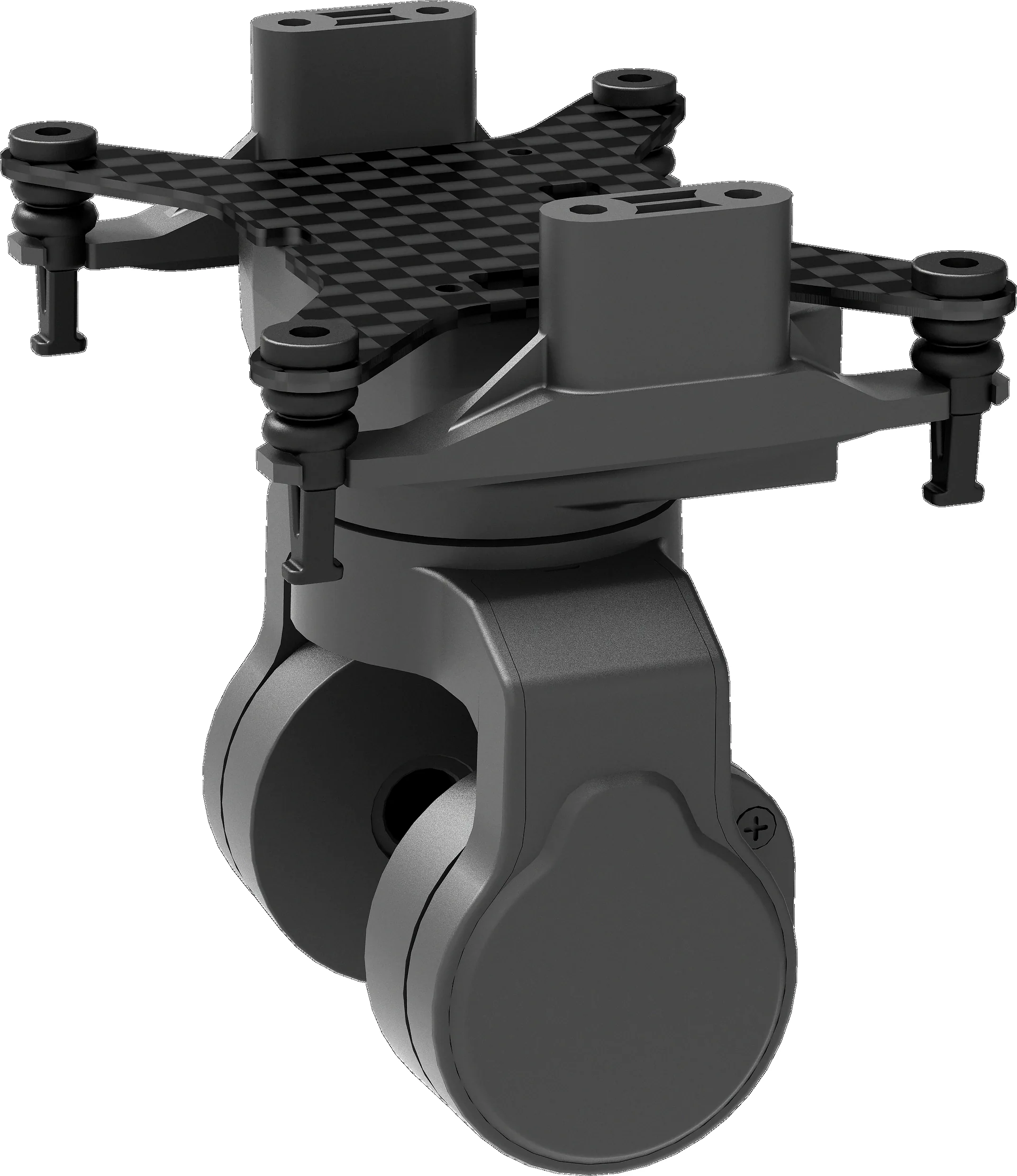

AX-20D-Vertical O4 — 2-осевой FPV-подвес 30g
AX-20D-Vertical O4 — вариант вертикального двухосевого FPV-подвеса под DJI O4 digital FPV camera system. Сохраняет 2-осевую механическую стабилизацию платформы AX-20D, поддержку head tracking, управление UART/MAVLink, S.BUS, CRSF и PWM, а также крепление вниз или вверх там, где это применимо.
ПОДРОБНОСТИ
Описание изделия

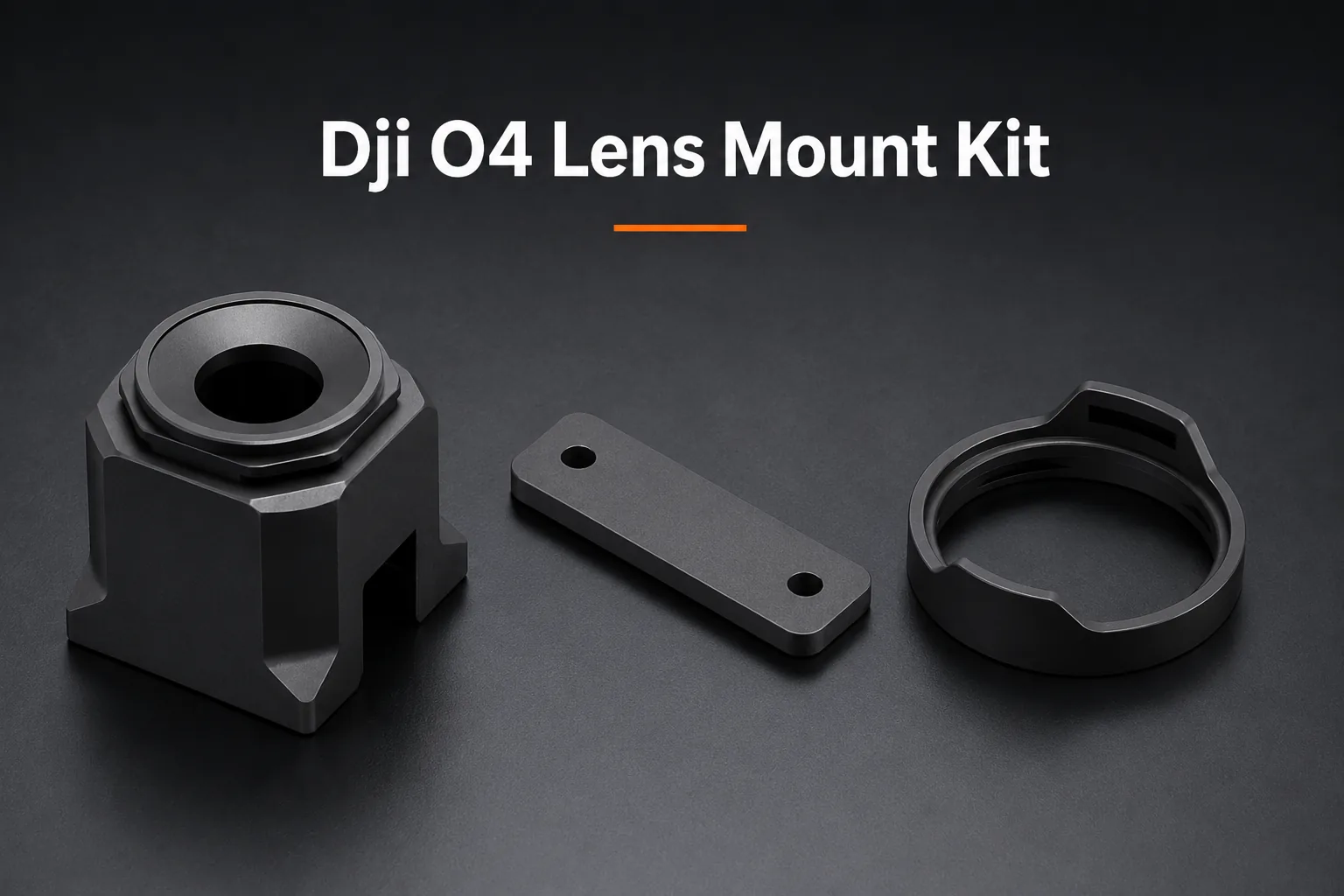

- Кронштейн камеры и схема крепления подогнаны под DJI O4 digital FPV camera system.

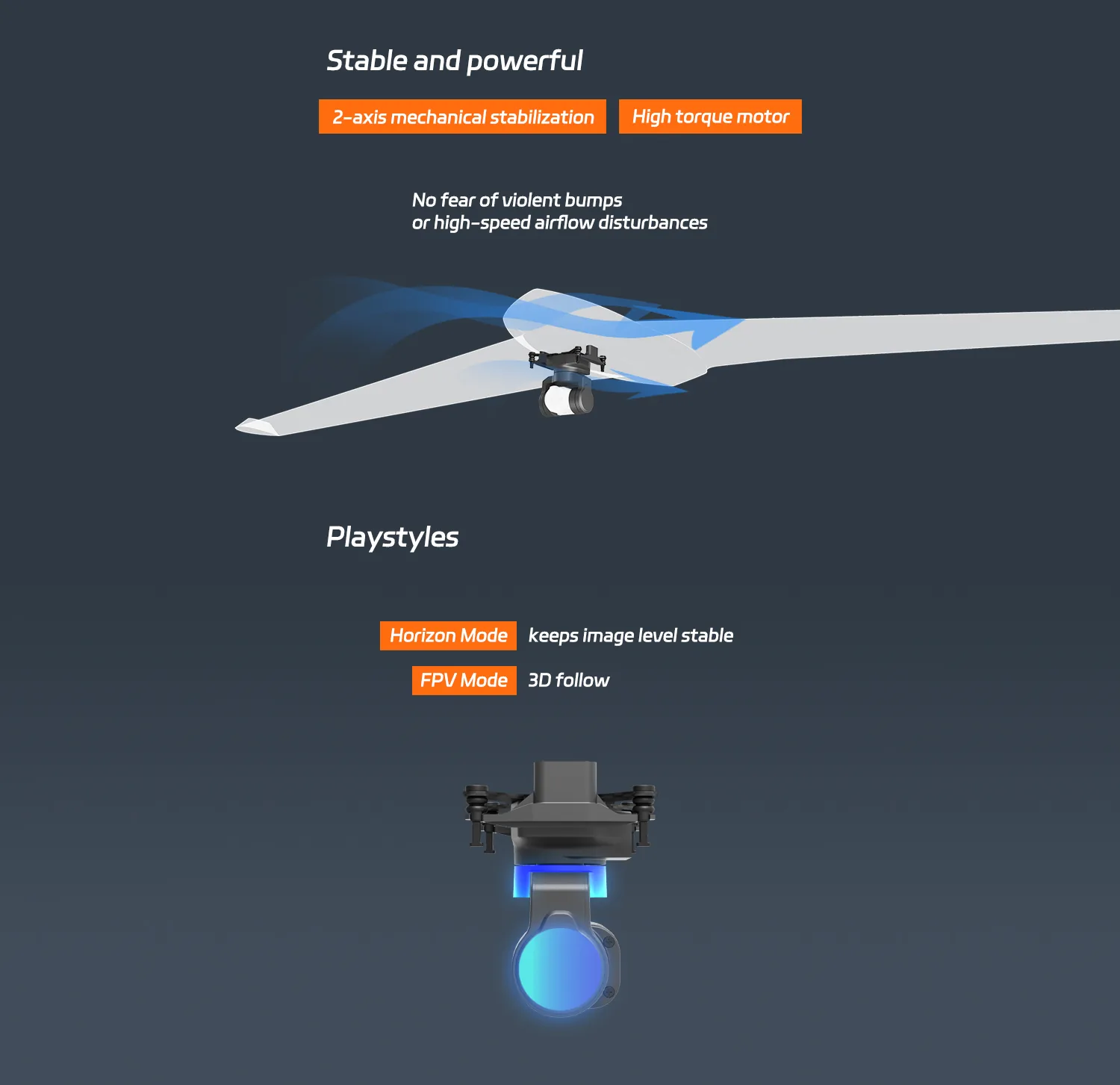

- 2-axis mechanical stabilization помогает удерживать стабильную FPV-картинку на дронах, радиоуправляемых самолётах и наземной технике.

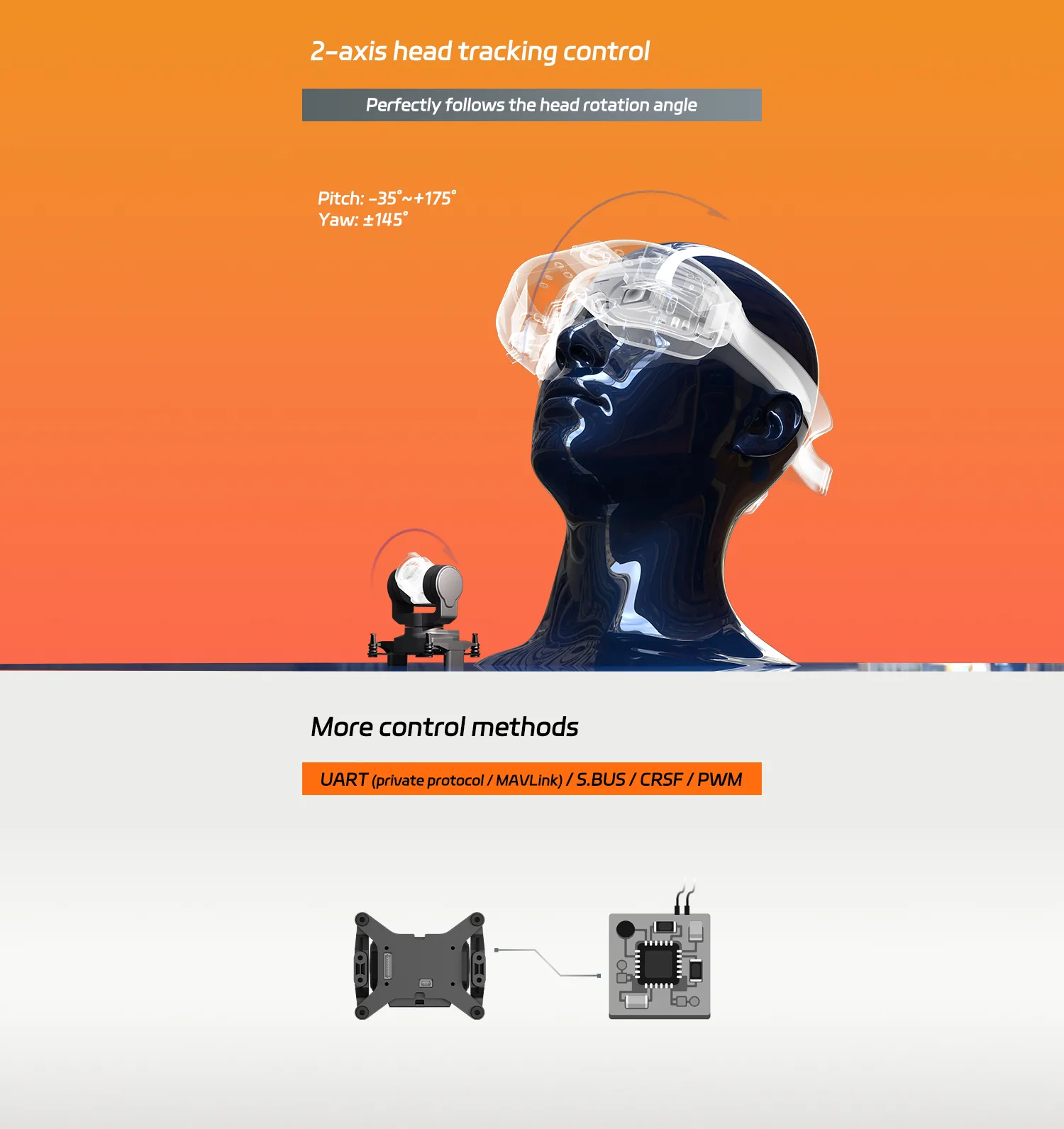

- Поддержка Headtracker, UART/MAVLink, S.BUS, CRSF и PWM покрывает типовые сценарии интеграции FPV.
- Крепление вниз или вверх даёт интеграторам больше свободы в компактных сборках.
Применение
- Сборки FPV-дронов на DJI O4
- Сборки FPV-дронов
- Радиоуправляемые самолёты и наземная техника
- Управление камерой по движению головы
- Вертикальное крепление камеры
ХАРАКТЕРИСТИКИ

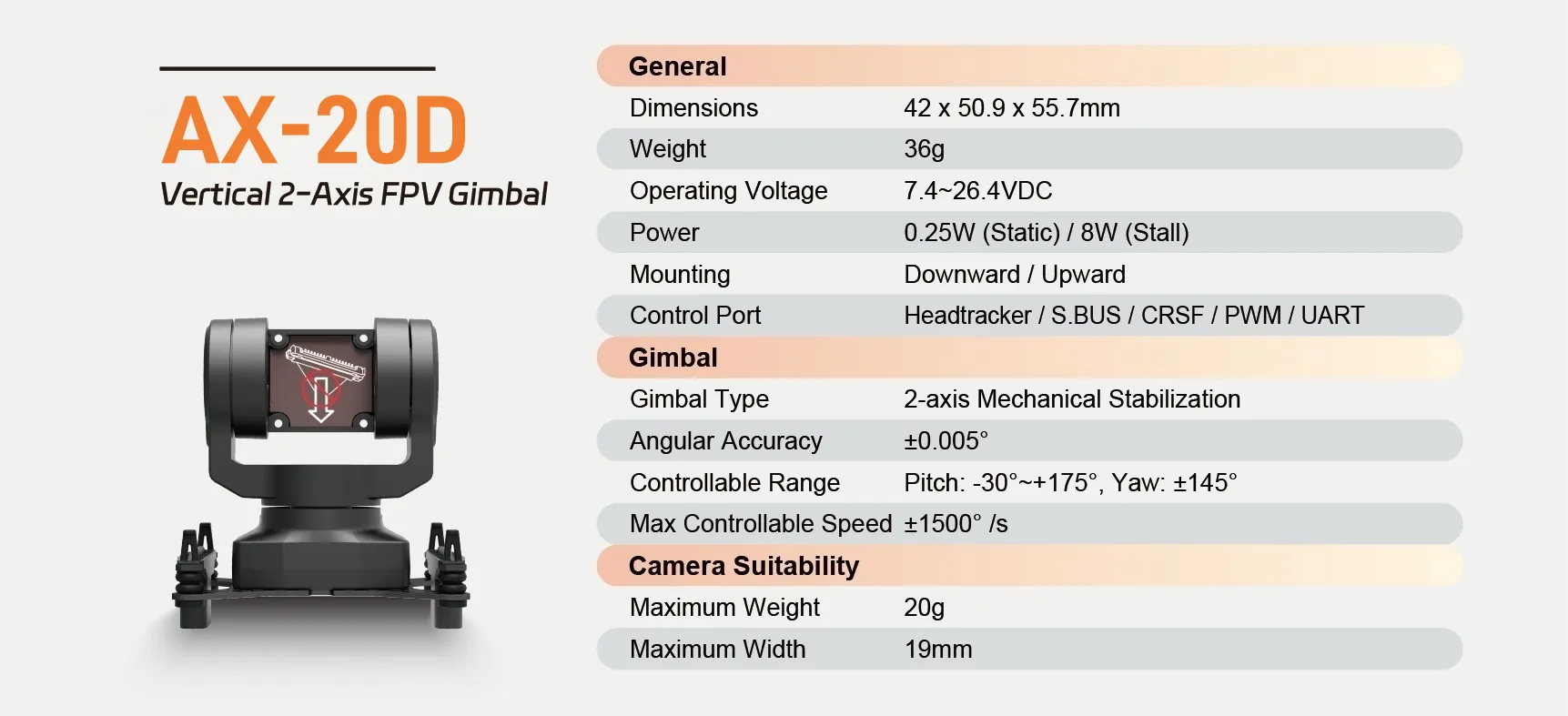

Технические характеристики
| Общие сведения | |
|---|---|
| Наименование | AX-20D |
| Габариты | 46.7 x 46.5 x 26.2mm |
| Масса | 30g |
| Рабочее напряжение | 7.4~26.4VDC |
| Потребляемая мощность | 1,2 Вт (сред.) / 9,5 Вт (пуск) |
| Крепление | Вниз / вверх |
| Порт управления | Трекер головы / S.BUS / CRSF / PWM / MAVLink |
| Совместимость с камерами | |
| Вариант исполнения | AX-20D-Vertical O4 |
| Поддерживаемая камера | Цифровая FPV-камера DJI O4 |
| Посадочное место камеры | Крепление FPV-камеры под конкретный вариант — для указанной цифровой FPV-камеры DJI |
| Подвес | |
| Тип подвеса | 2-осевая механическая стабилизация |
| Угловая точность | ±0.005° |
| Диапазон управления | Тангаж: ±120°, крен: ±60° |
| Макс. управляемая скорость | ±1500°/s |
| Совместимость с камерами | |
| Макс. масса | 20g |
| Макс. ширина | 19mm |
КЛЮЧЕВЫЕ ВЫВОДЫ
- Масса 30g при габаритах 46.7 x 46.5 x 26.2mm — от этого зависит, на какой планер и крепление он встанет.
- 2-осевая механическая стабилизация обеспечивает угловую точность ±0.005°.
- Питание 7.4~26.4VDC, потребление 1.2W (AVG) / 9.5W (Stall) — заложите это в свободный энергобюджет платформы.
- Диапазон управления: Pitch: ±120°, Roll: ±60°.
AX-20D variants compared
| Вариант | Система камеры | Макс. масса камеры | Макс. ширина камеры |
|---|---|---|---|
| AX-20D AV/Analog | Аналоговые FPV-камеры AV шириной до 19 мм | 20g | 19mm |
| AX-20D Avatar/Moonlight | Цифровые FPV-камеры Walksnail Avatar / Walksnail Moonlight | 20g | 19mm |
| AX-20D O4 | Цифровая FPV-камера DJI O4 | 20g | 19mm |
| AX-20D O4 Pro | Цифровая FPV-камера DJI O4 Pro | 20g | 19mm |
| AX-20D-Vertical AV/Analog | Аналоговые FPV-камеры AV шириной до 19 мм | 20g | 19mm |
| AX-20D-Vertical Avatar/Moonlight | Цифровые FPV-камеры Walksnail Avatar / Walksnail Moonlight | 20g | 19mm |
| AX-20D-Vertical O3 | Цифровая FPV-камера DJI O3 | 20g | 19mm |
| AX-20D-Vertical O4 | Цифровая FPV-камера DJI O4 | 20g | 19mm |
| AX-20D-Vertical O4 Pro | Цифровая FPV-камера DJI O4 Pro | 20g | 19mm |
Частые вопросы
Какая камера подходит к AX-20D-Vertical O4?
AX-20D-Vertical O4 изготовлен под цифровую камерную систему DJI O4. Крепление принимает камеру массой до 20 г и шириной до 19 мм. Другие варианты того же подвеса рассчитаны на другие камерные системы.
Сколько весит AX-20D-Vertical O4?
AX-20D-Vertical O4 весит 30g. Габариты — 46.7 x 46.5 x 26.2mm, поэтому сверьте и массу, и посадочные размеры с вашим креплением.
Какое питание нужно AX-20D-Vertical O4?
AX-20D-Vertical O4 работает от 7.4~26.4VDC. Потребление — 1.2W (AVG) / 9.5W (Stall). Убедитесь, что платформа выдаёт это постоянно, а не только на пике.
Как стабилизирован AX-20D-Vertical O4?
AX-20D-Vertical O4 использует 2-осевую механическую стабилизацию. Заявленная угловая точность — ±0.005°.
Каков диапазон управления AX-20D-Vertical O4?
Pitch: ±120°, Roll: ±60°. Это механический ход, доступный оператору или автопилоту.
Как управлять AX-20D-Vertical O4?
AX-20D-Vertical O4 выводит Headtracker / S.BUS / CRSF / PWM / MAVLink. Сверьте это с вашим полётным контроллером или наземной станцией до заказа.
