ПОЛЕЗНЫЕ НАГРУЗКИ / СЕРИЯ MV
MV-4M — микронагрузка с четырьмя сенсорами, тепловизор 256x192
MV-4M — квадросенсорная микронагрузка для компактного наблюдения в разных условиях. Сочетает съёмку в видимом диапазоне, тепловое зондирование 256x192, лазерную дальнометрию, AI-ISP полноцветную обработку изображения, AI-HDR и ИИ-обнаружение и сопровождение цели в небольшой стабилизированной нагрузке.
Ориентир по цене
US$???9
ПОДРОБНОСТИ
Описание изделия
- Компактная нагрузка с четырьмя сенсорами для инспекции с малых БПЛА и задач общественной безопасности.
- Тепловизионный канал 256x192 обеспечивает лёгкое тепловое наблюдение.
- Лазерная дальнометрия поддерживает определение дистанции и координат цели.
- ИИ-обнаружение и сопровождение целей поддерживает наблюдение за людьми и техникой.
Применение
- Тепловизионная инспекция и поисковые задачи
- Общественная безопасность и экстренное реагирование
- Промышленная инспекция и охранный мониторинг
- Работа ночью и наблюдение при плохой видимости
ХАРАКТЕРИСТИКИ

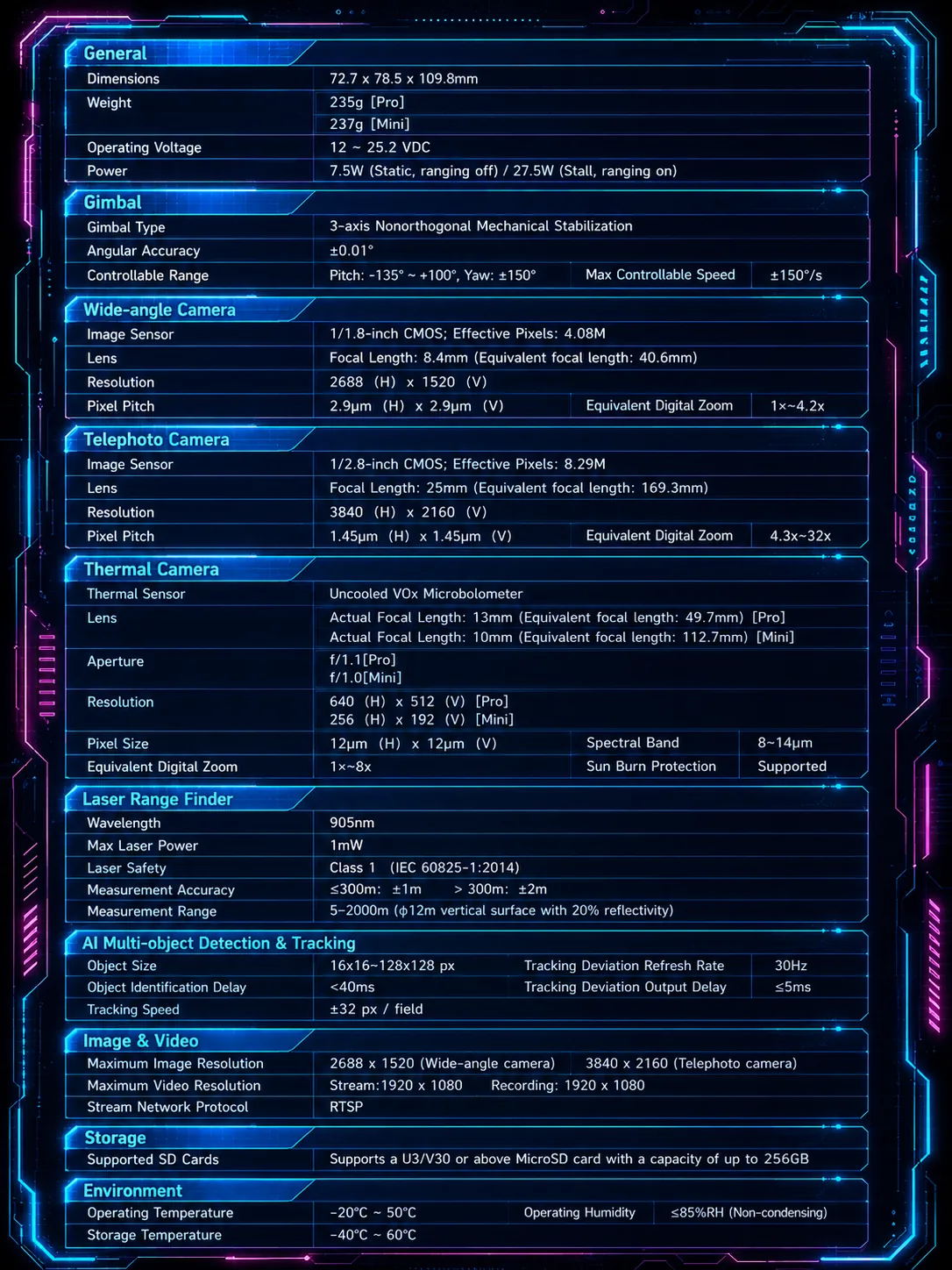

Технические характеристики
| Общие сведения | |
|---|---|
| Наименование | MV-4M |
| Габариты | 72.7 x 78.5 x 109.8mm |
| Масса | 237g |
| Рабочее напряжение | 12 ~ 25.2 VDC |
| Потребляемая мощность | 7.5W (в покое, дальномер выкл.) / 27.5W (пуск, дальномер вкл.) |
| Подвес | |
| Тип подвеса | 3-осевая неортогональная механическая стабилизация |
| Угловая точность | ±0,01° |
| Диапазон управления | Тангаж: -135°~+100°, рыскание: ±150° |
| Макс. управляемая скорость | ±150°/s |
| Широкоугольная камера | |
| Матрица | CMOS 1/1.8 дюйма; эффективных пикселей: 4.08M |
| Объектив | Фокусное расстояние: 8.4mm (эквивалентное: 40.6mm) |
| Разрешение | 2688(H) x 1520(V) |
| Шаг пикселя | 2.9um(H) x 2.9um(V) |
| Эквивалентный цифровой зум | 1x~4.2x |
| Телеобъективная камера | |
| Матрица | CMOS 1/2.8 дюйма; эффективных пикселей: 8.29M |
| Объектив | Фокусное расстояние: 25mm (эквивалентное: 169.3mm) |
| Разрешение | 3840(H) x 2160(V) |
| Шаг пикселя | 1.45um(H) x 1.45um(V) |
| Эквивалентный цифровой зум | 4.3x~32x |
| Тепловизионная камера | |
| Тепловизионный сенсор | Неохлаждаемый микроболометр VOx |
| Объектив | Фактическое фокусное расстояние: 10 мм (эквивалентное фокусное расстояние: 112,7 мм) |
| Диафрагма | f/1.0 |
| Разрешение | 256(H) x 192(V) |
| Размер пикселя | 12um(H) x 12um(V) |
| Спектральный диапазон | 8~14um |
| Эквивалентный цифровой зум | 1x~8x |
| Защита от засветки солнцем | Поддерживается |
| Лазерный дальномер | |
| Длина волны | 905nm |
| Макс. мощность лазера | 1mW |
| Лазерная безопасность | Класс 1 (IEC 60825-1:2014) |
| Точность измерения | <=300m: ±1m / >300m: ±2m |
| Диапазон измерения | 5-2000m (вертикальная поверхность @12m с отражательной способностью 20%) |
| ИИ-обнаружение и сопровождение нескольких объектов | |
| Размер объекта | 16x16~128x128 px |
| Задержка идентификации объекта | <40ms |
| Скорость сопровождения | ±32 пикс / поле |
| Частота обновления отклонения сопровождения | 30Hz |
| Задержка выдачи отклонения сопровождения | <=5ms |
| Снимки и видео | |
| Макс. разрешение снимка | 2688 x 1520 (широкоугольная камера); 3840 x 2160 (телеобъективная камера) |
| Макс. разрешение видео | Поток: 1920 x 1080; запись: 1920 x 1080 |
| Сетевой протокол потока | RTSP |
| Накопитель | |
| Поддерживаемые SD-карты | Поддерживает карты MicroSD класса U3/V30 и выше объёмом до 256 ГБ |
| Условия эксплуатации | |
| Рабочая температура | -20C ~ 50C |
| Температура хранения | -40C ~ 60C |
| Рабочая влажность | < 85% отн. вл. (без конденсации) |
КЛЮЧЕВЫЕ ВЫВОДЫ
- Масса 237g при габаритах 72.7 x 78.5 x 109.8mm — от этого зависит, на какой планер и крепление он встанет.
- 3-осевая неортогональная механическая стабилизация обеспечивает угловую точность ±0.01°.
- Питание 12 ~ 25.2 VDC, потребление 7.5W (Static, ranging off) / 27.5W (Stall, ranging on) — заложите это в свободный энергобюджет платформы.
- 2688(H) x 1520(V) через объектив Focal Length: 8.4mm (Equivalent focal length: 40.6mm).
Сравнение моделей MV Series
| Модель | Масса | Габариты | Стабилизация | Угловая точность | Разрешение | Входное напряжение |
|---|---|---|---|---|---|---|
| MV-1M | 69g | 50.2 x 48.4 x 67.4mm | 3-осевая неортогональная механическая стабилизация | ±0,01° | 3840(H) x 2160(V) | 10 ~ 26.4VDC |
| MV-1P | 100g | 59.2 x 48.4 x 80.2mm | 3-осевая неортогональная механическая стабилизация | ±0,01° | 2688(H) x 1520(V) | 10 ~ 26.4VDC |
| MV-2M | 110g | 59 x 48.4 x 85.7mm | 3-осевая неортогональная механическая стабилизация | ±0,01° | 3840(H) x 2160(V) | 10~ 26.4VDC |
| MV-2P | 130g | 57.8 x 53 x 85.1mm | 3-осевая неортогональная механическая стабилизация | ±0,01° | 3840 (H) x 2160(V) | 10~ 26.4VDC |
| MV-4M | 237g | 72.7 x 78.5 x 109.8mm | 3-осевая неортогональная механическая стабилизация | ±0,01° | 2688(H) x 1520(V) | 12 ~ 25.2 VDC |
| MV-4P | 235g | 72.7 x 78.5 x 109.8mm | 3-осевая неортогональная механическая стабилизация | ±0,01° | 2688(H) x 1520(V) | 12 ~ 25.2 VDC |
| MV-4X | 366g | 85 x 118.4 x 133.5mm | 3-осевая неортогональная механическая стабилизация | ±0,01° | 2688(H) x 1520(V) | 12 ~ 25.2 VDC |
Частые вопросы
Сколько весит MV-4M?
MV-4M весит 237g. Габариты — 72.7 x 78.5 x 109.8mm, поэтому сверьте и массу, и посадочные размеры с вашим креплением.
Какое питание нужно MV-4M?
MV-4M работает от 12 ~ 25.2 VDC. Потребление — 7.5W (Static, ranging off) / 27.5W (Stall, ranging on). Убедитесь, что платформа выдаёт это постоянно, а не только на пике.
Как стабилизирован MV-4M?
MV-4M использует 3-осевую неортогональную механическую стабилизацию. Заявленная угловая точность — ±0.01°.
Каков диапазон управления MV-4M?
Pitch: -135°~+100°, Yaw: ±150°. Это механический ход, доступный оператору или автопилоту.
В каком разрешении снимает MV-4M?
2688(H) x 1520(V).
В каком диапазоне температур работает MV-4M?
-20C ~ 50C. За пределами этого диапазона заявленные характеристики не действуют.
