AX-40T — 3-осевой подвес для БПЛА, нагрузка 40g, управление head tracking
AX-40T — 3-осевой подвес БПЛА для нагрузки до 40 г. Сочетает неортогональную механическую схему стабилизации, высокомоментные двигатели и AHRS-фузию носителя, обеспечивая точность ±0,05°, трекинг головы и управление по нескольким интерфейсам.
ПОДРОБНОСТИ

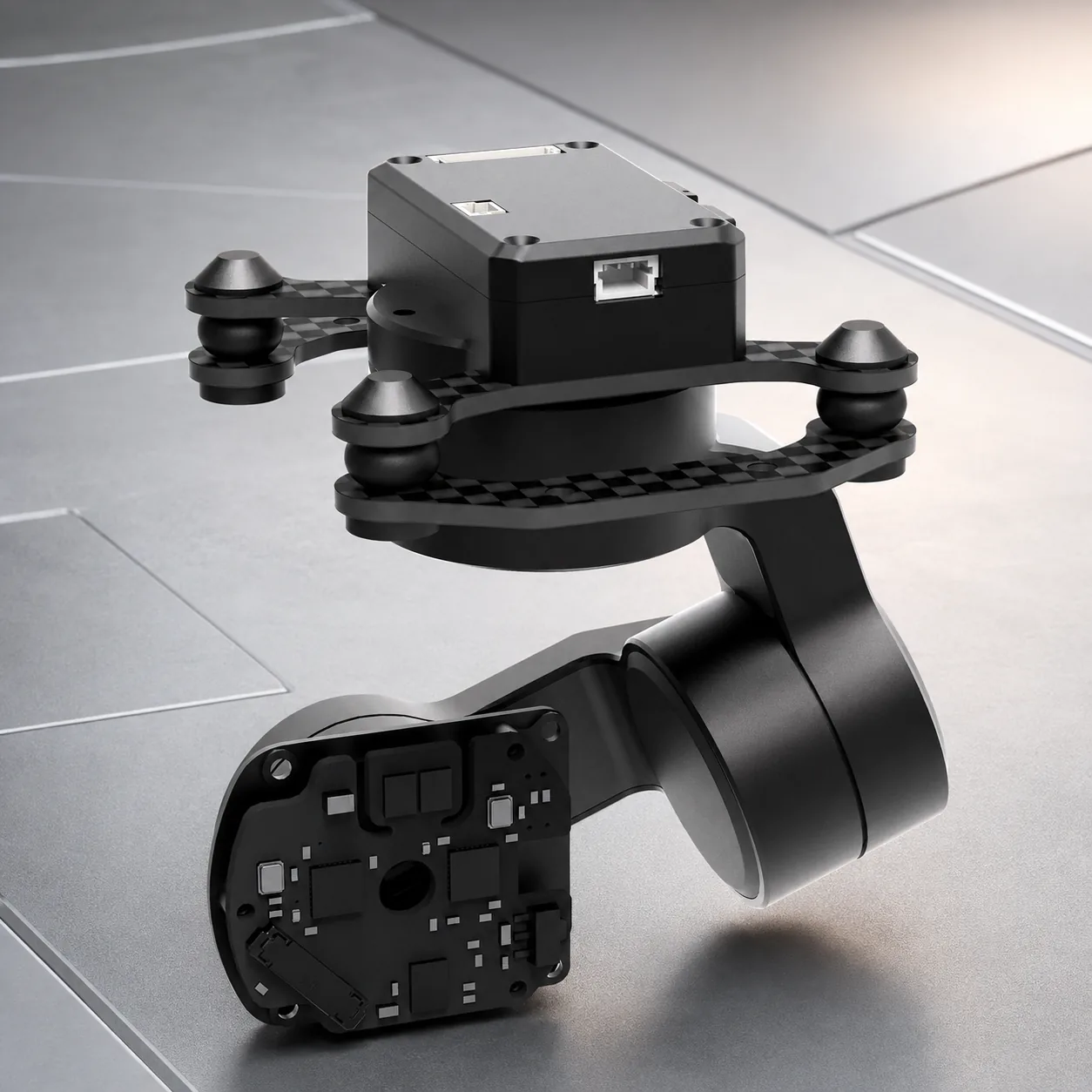

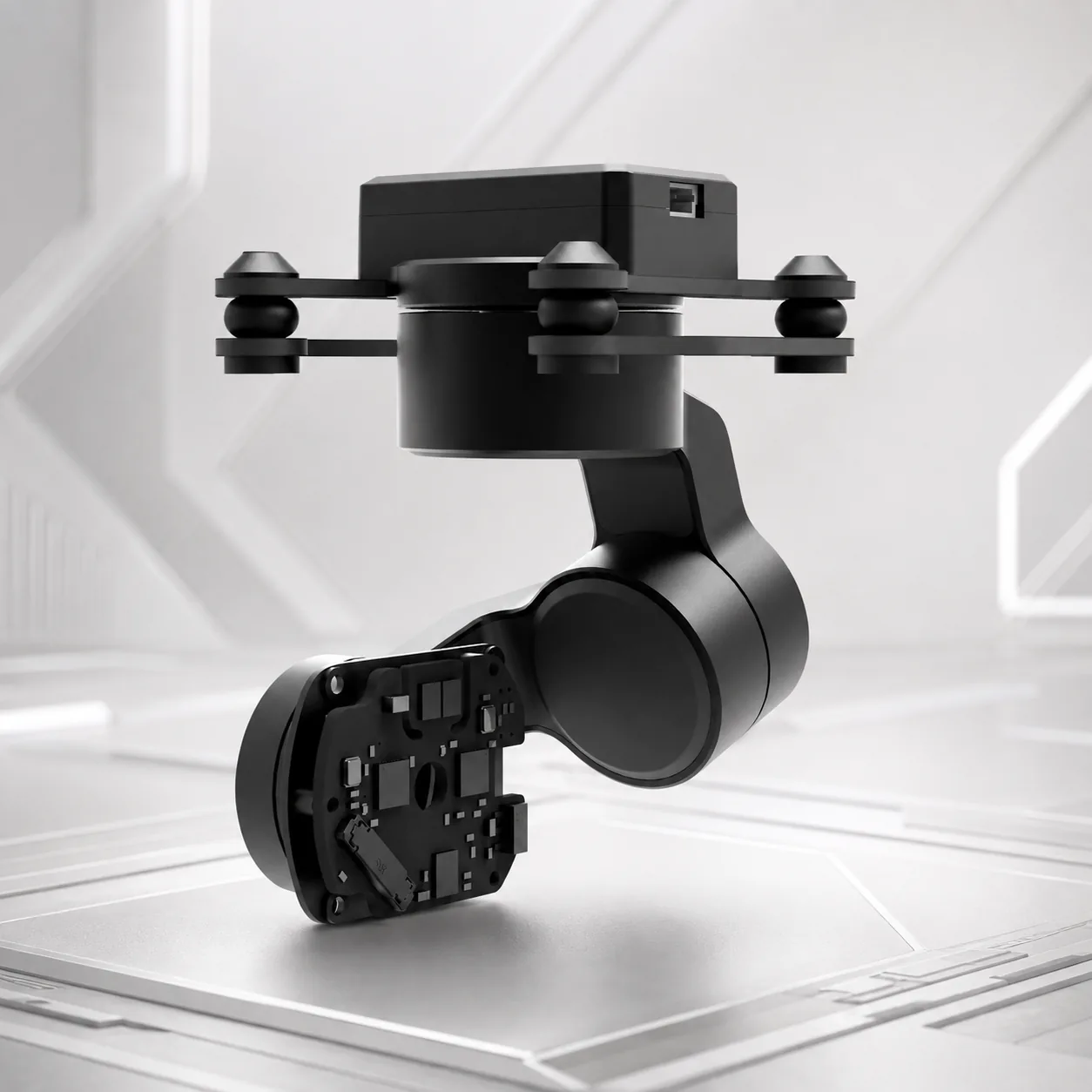

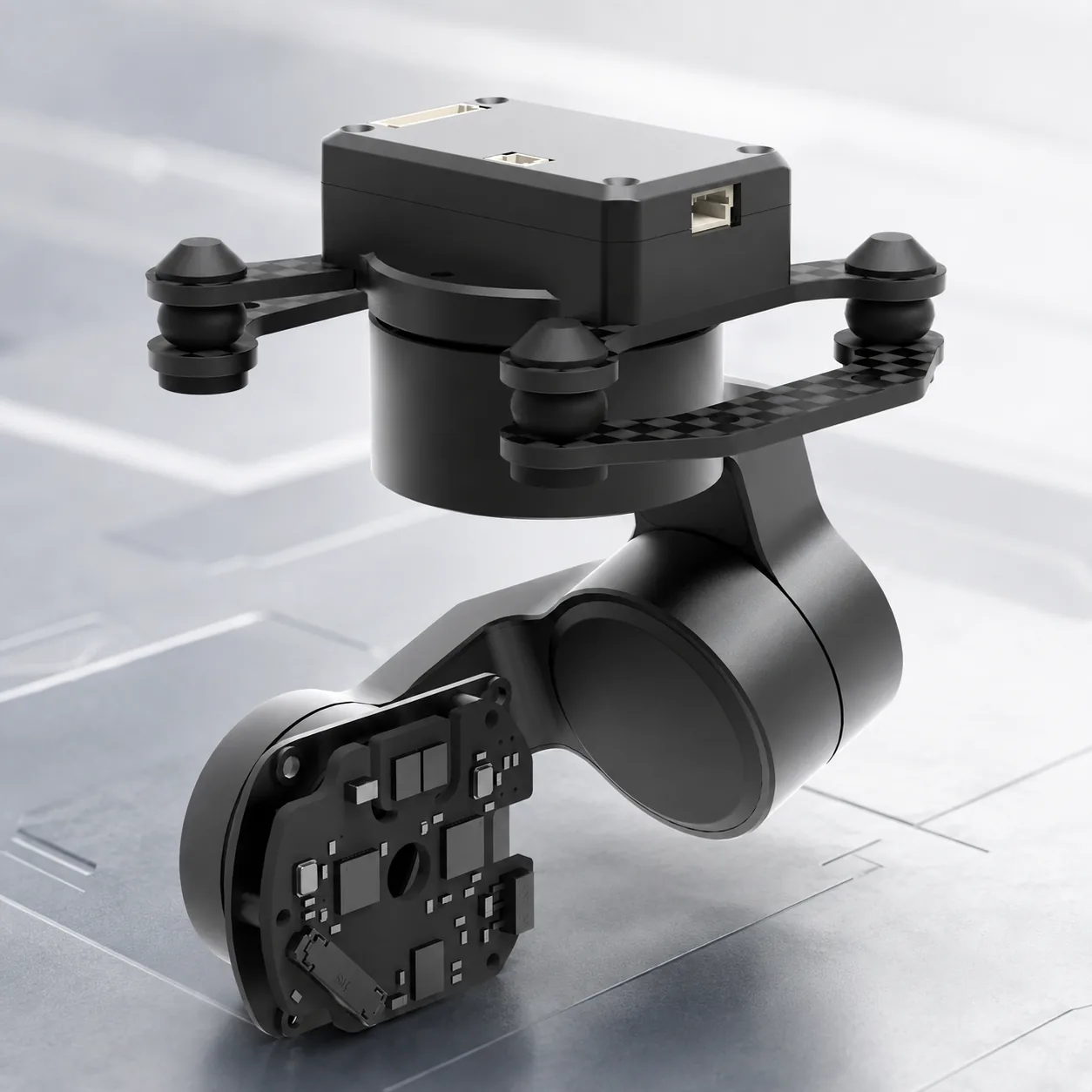

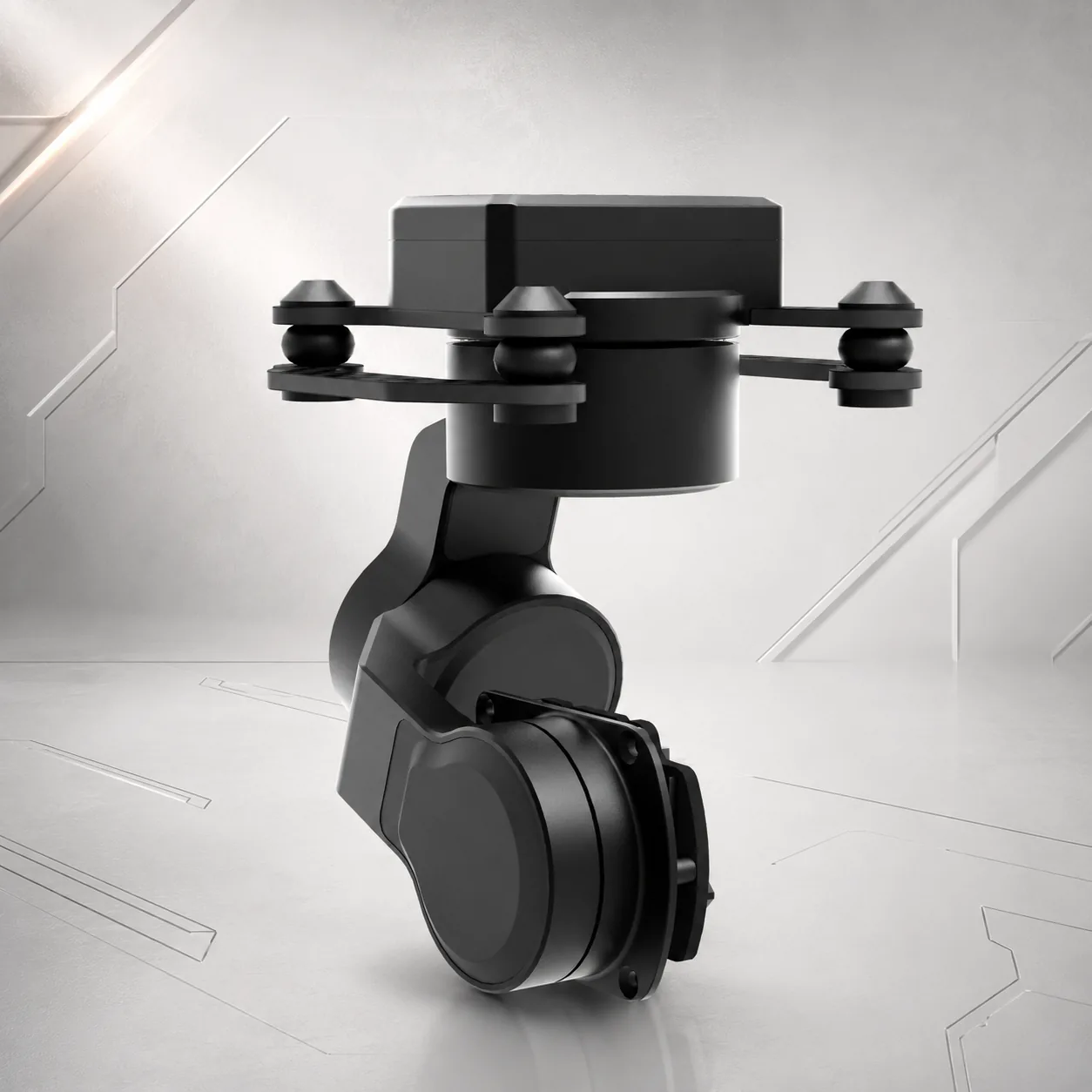

Описание изделия
- 3-осевой стабилизированный подвес для БПЛА под разработку компактных нагрузок.
- Высокомоментные двигатели и термостабилизация IMU улучшают стабилизацию при вибрации и встречном потоке.
- Head tracking обеспечивает полное погружение при работе с нагрузкой.

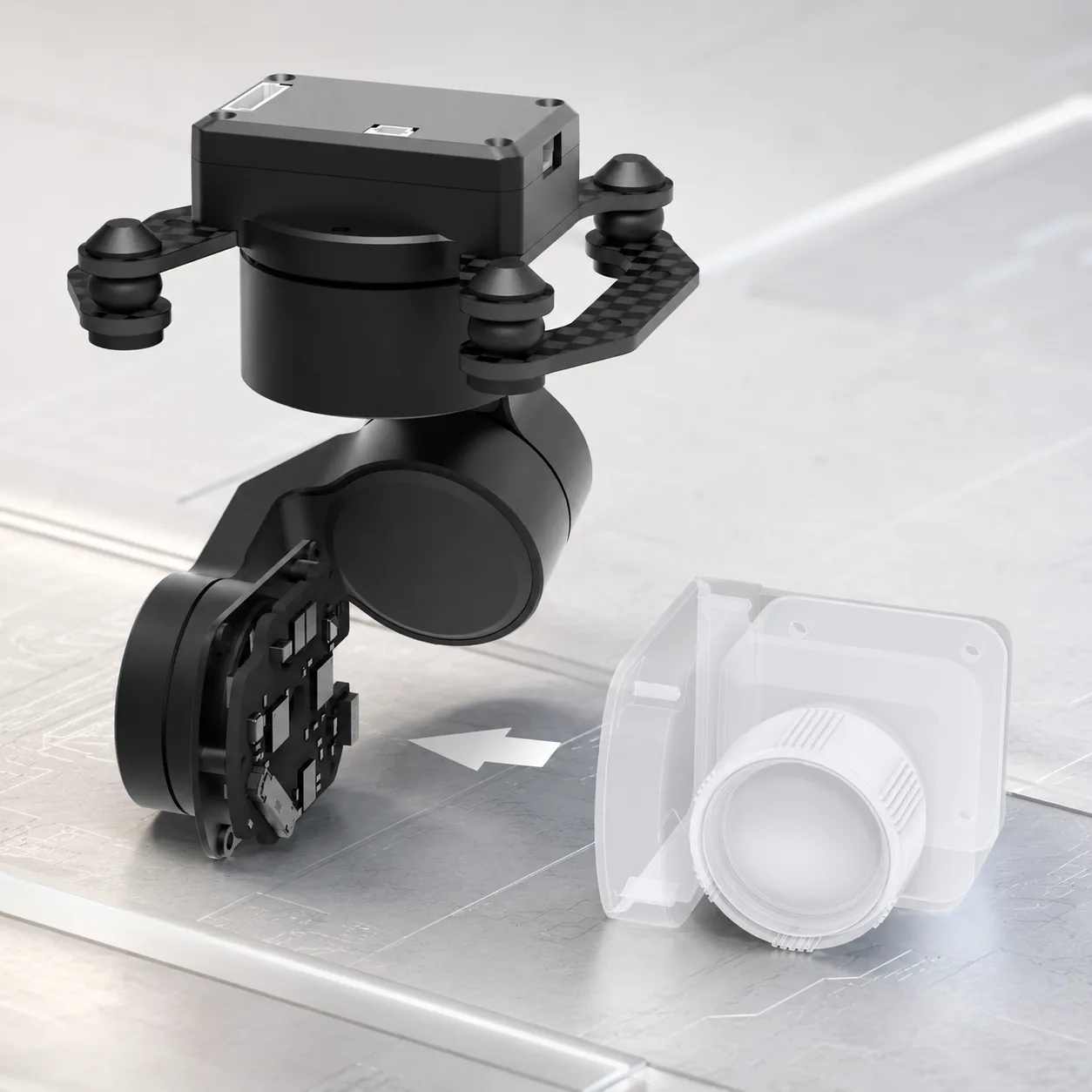

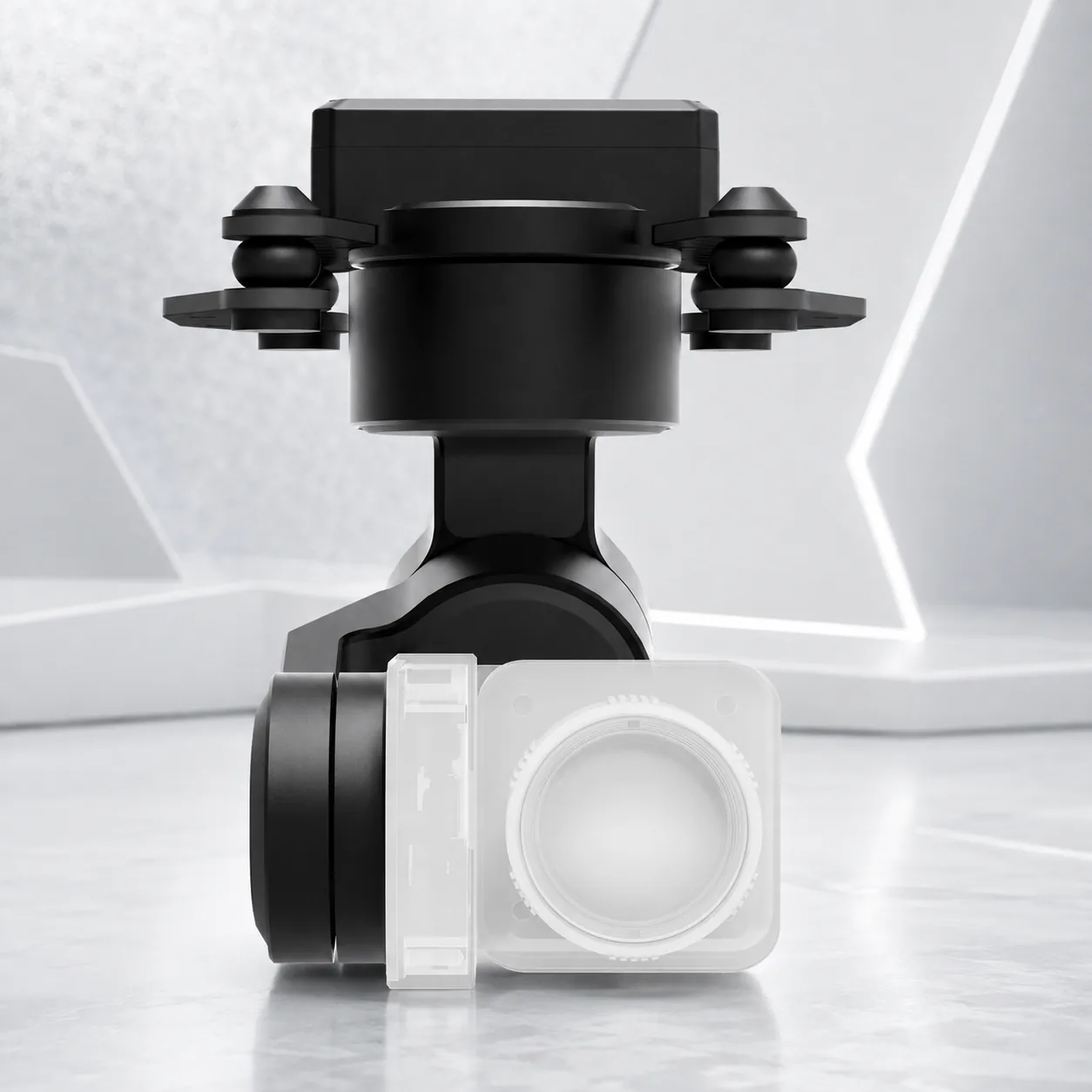

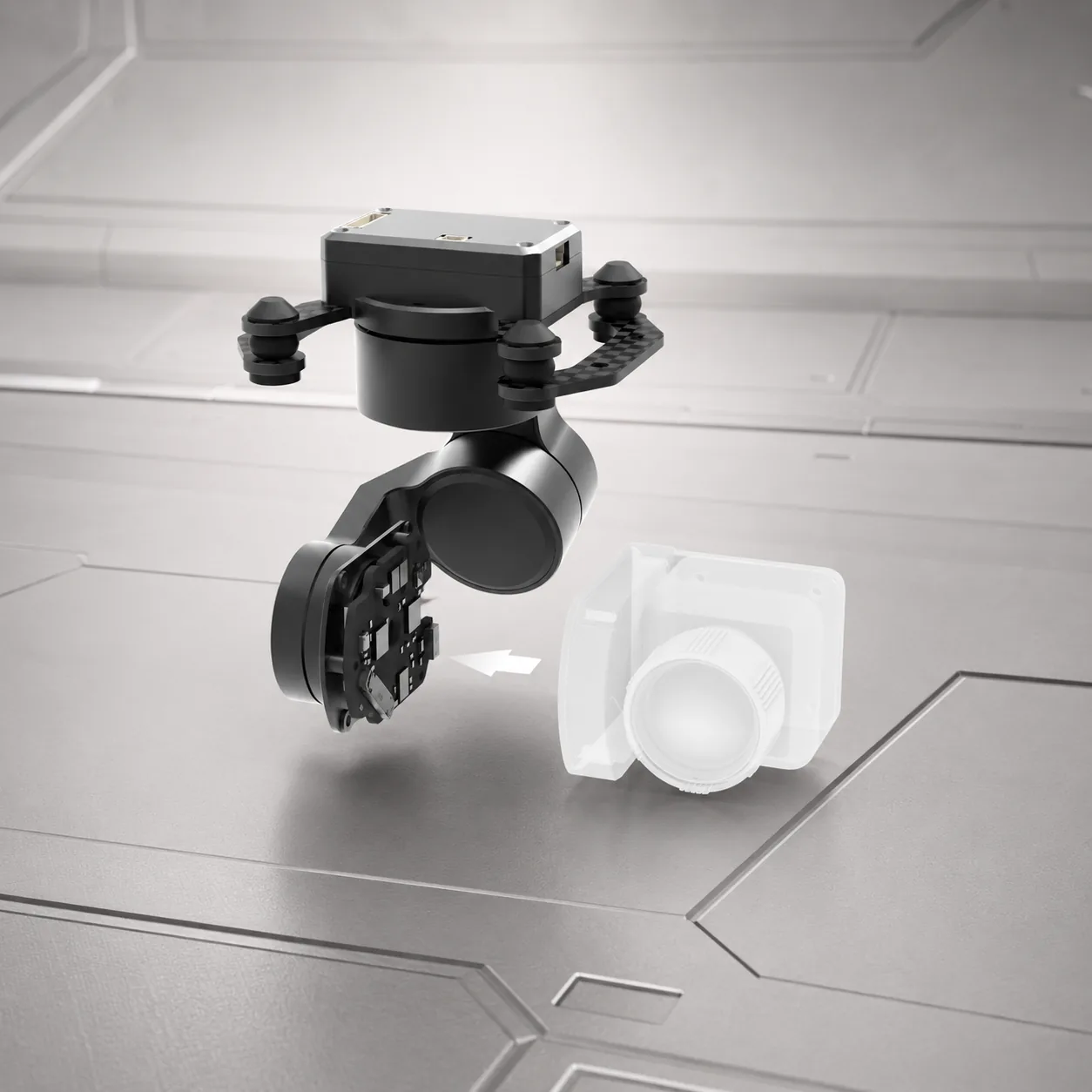

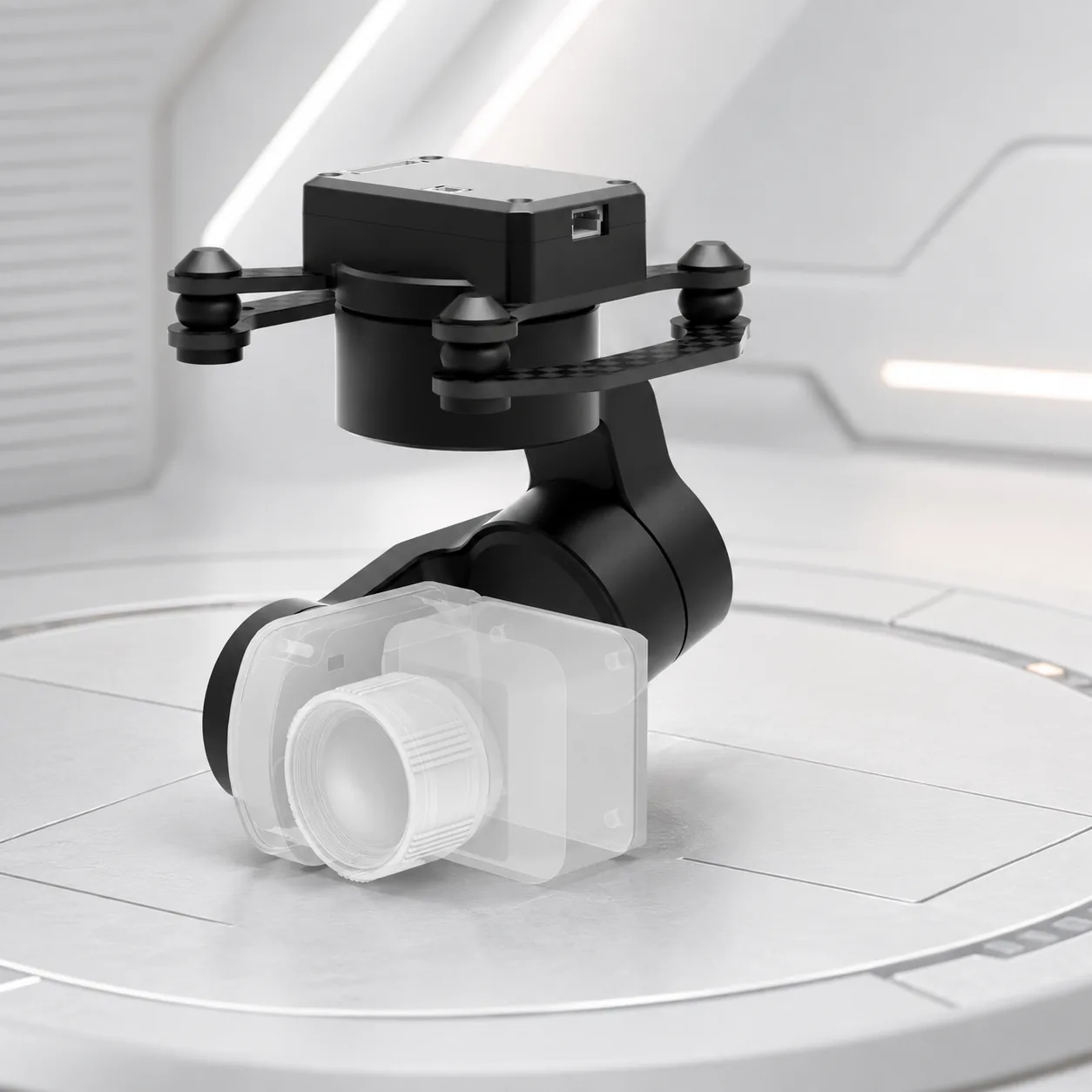

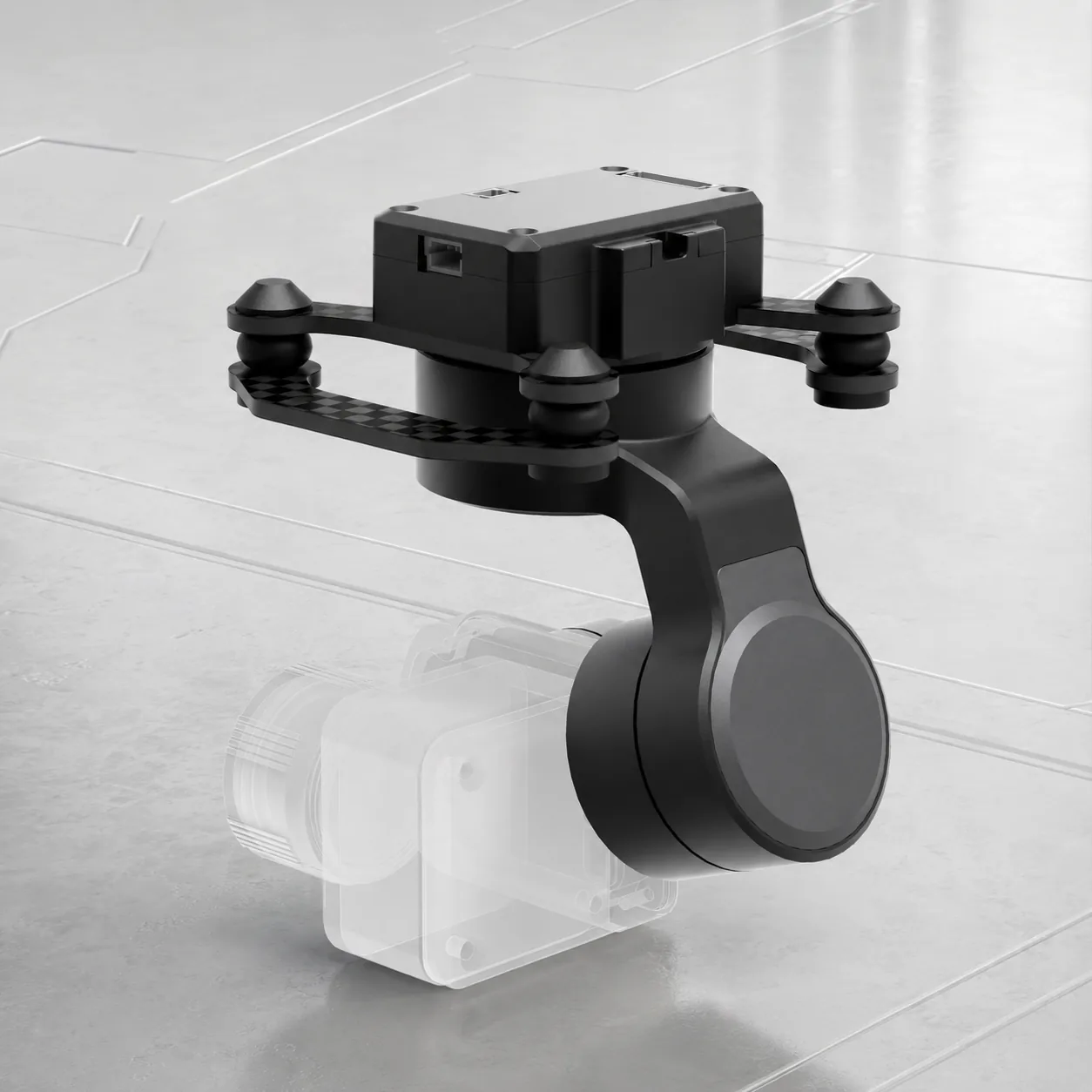

- Крепление вниз или вверх даёт свободу в конструкции носителя.
Применение
- Интеграция полезной нагрузки БПЛА
- FPV и сборки со стабилизированной съёмкой
- Разработка нестандартных креплений и нагрузок
ХАРАКТЕРИСТИКИ

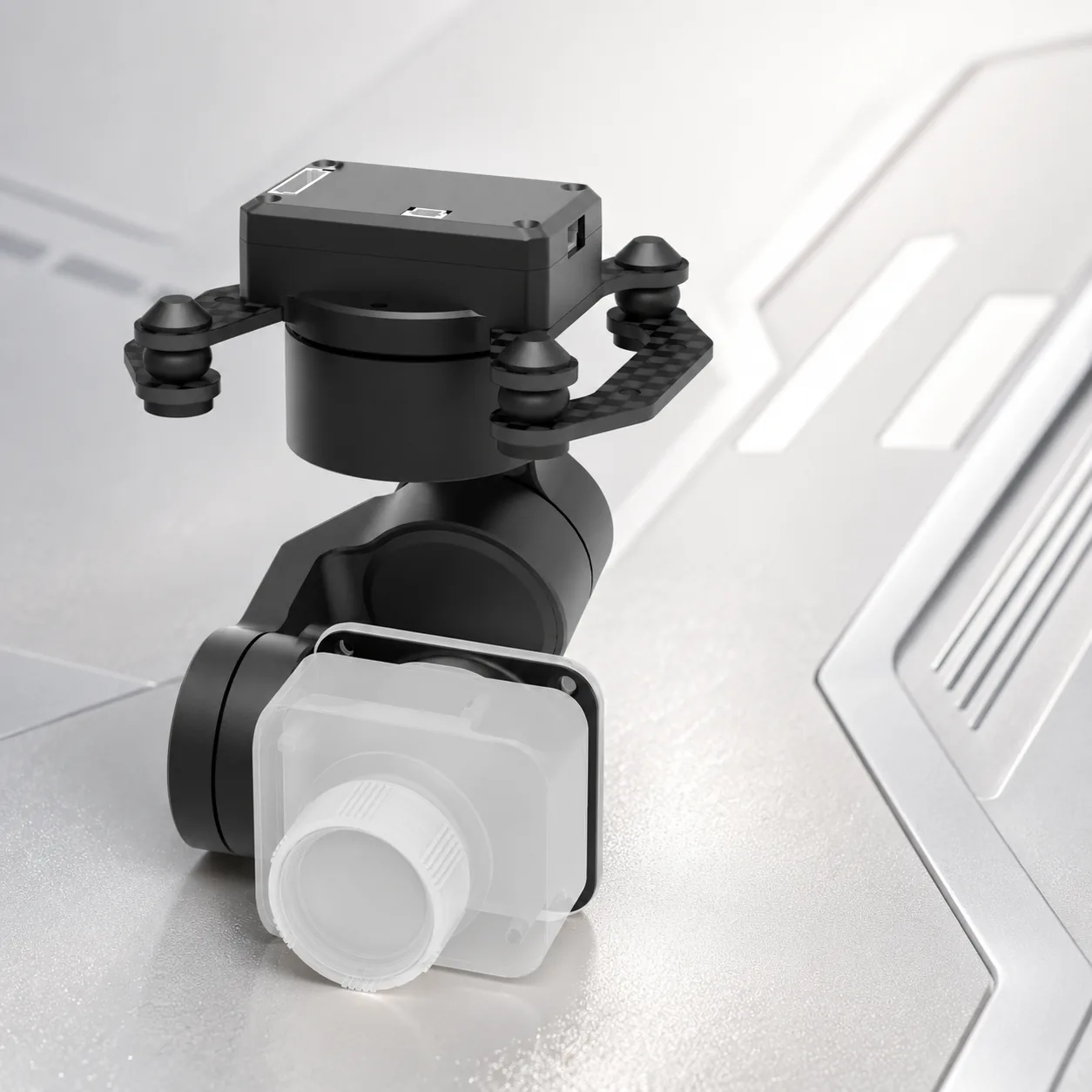

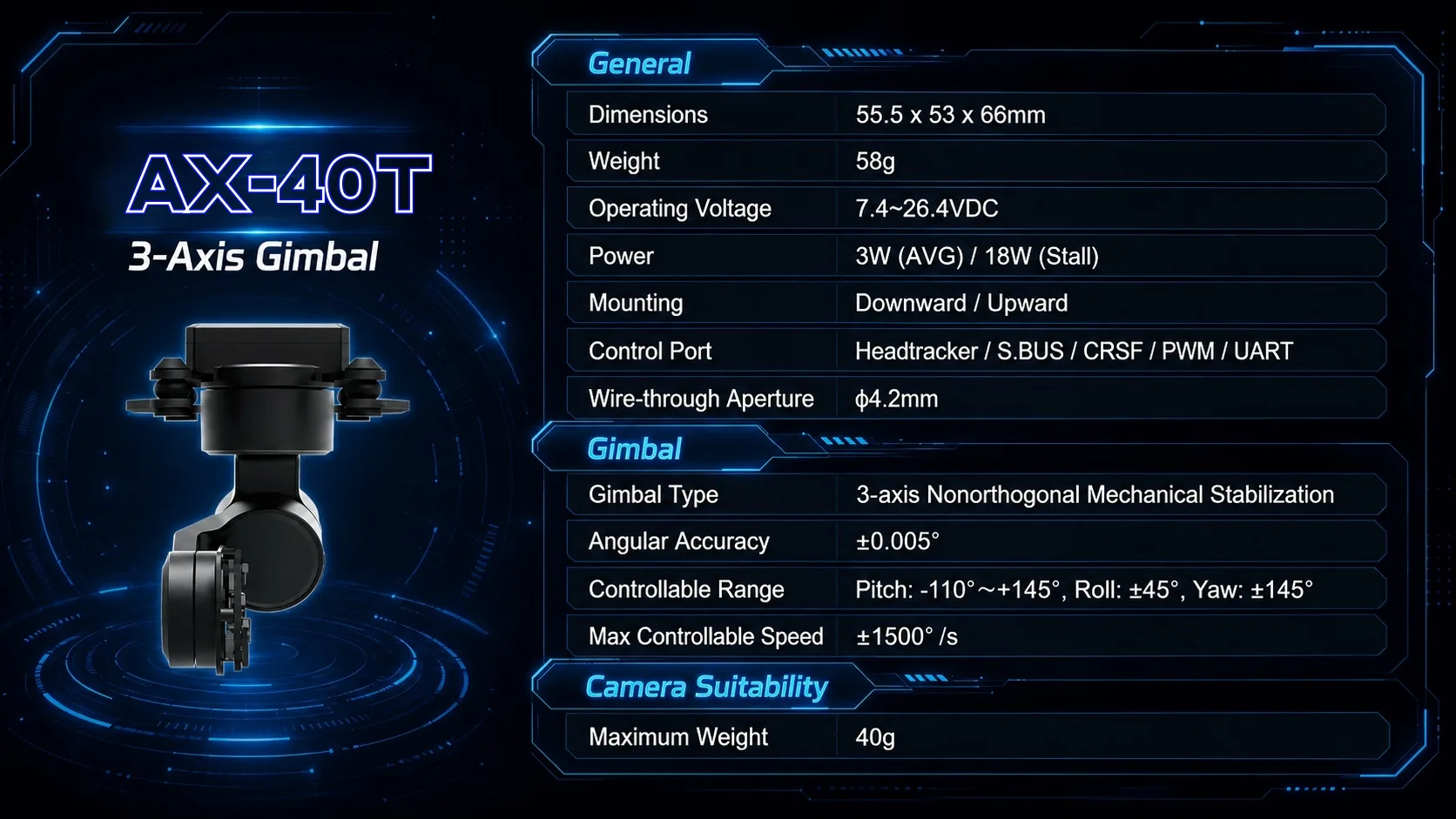

Технические характеристики
| Общие сведения | |
|---|---|
| Наименование | AX-40T |
| Габариты | 55.5 x 53 x 66mm |
| Масса | 58g |
| Рабочее напряжение | 7.4~26.4VDC |
| Потребляемая мощность | 3W (Static) / 18W (Stall) |
| Крепление | Вниз / вверх |

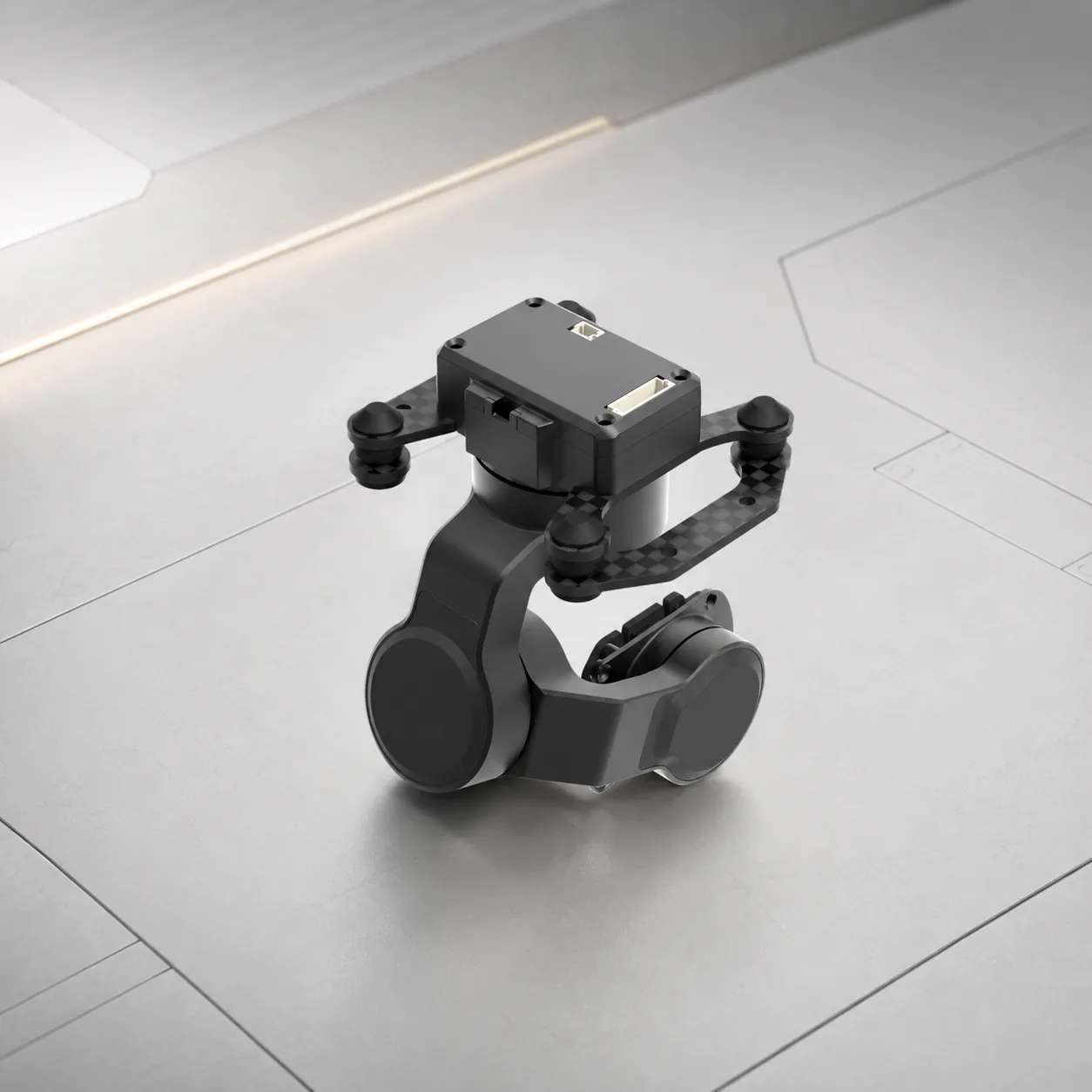

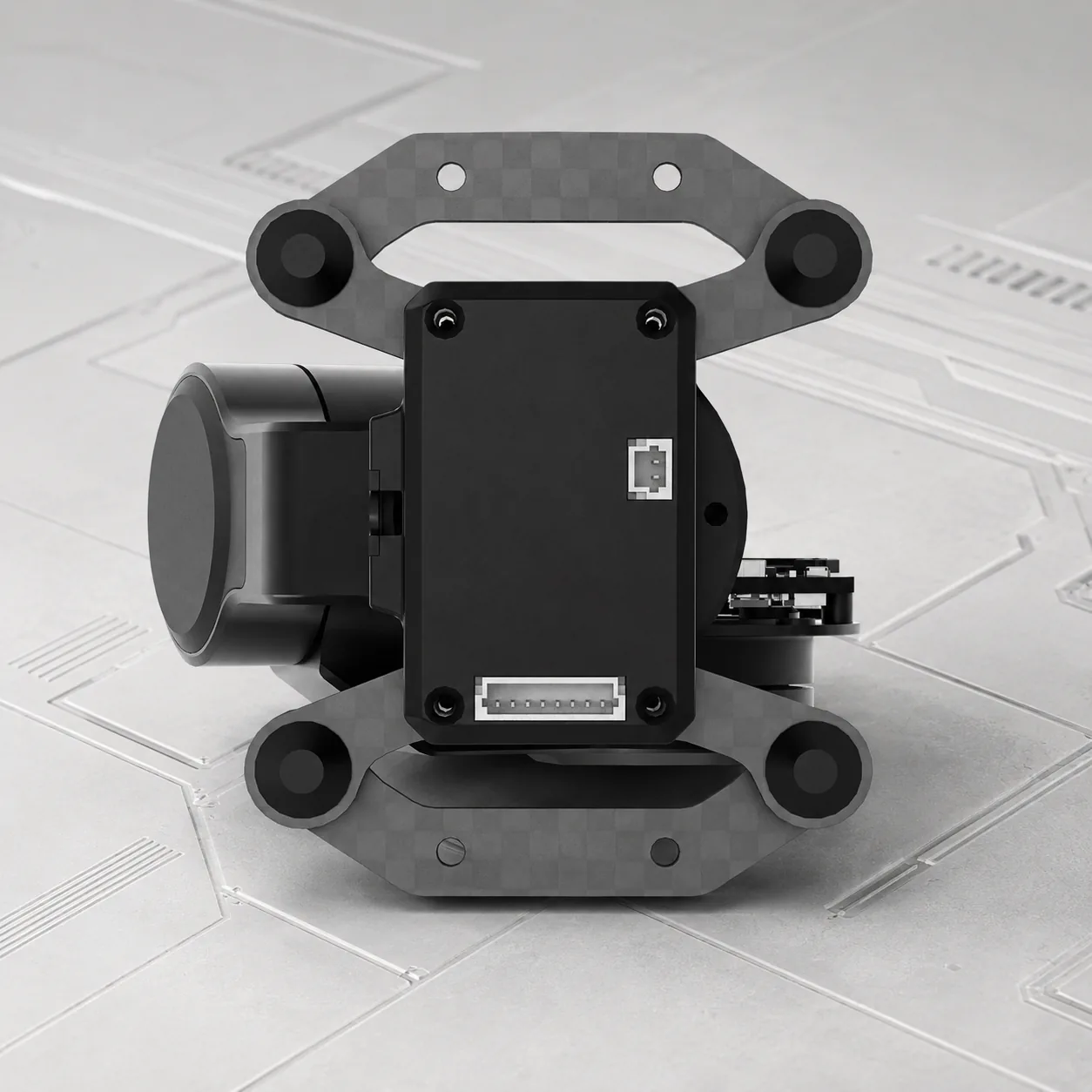

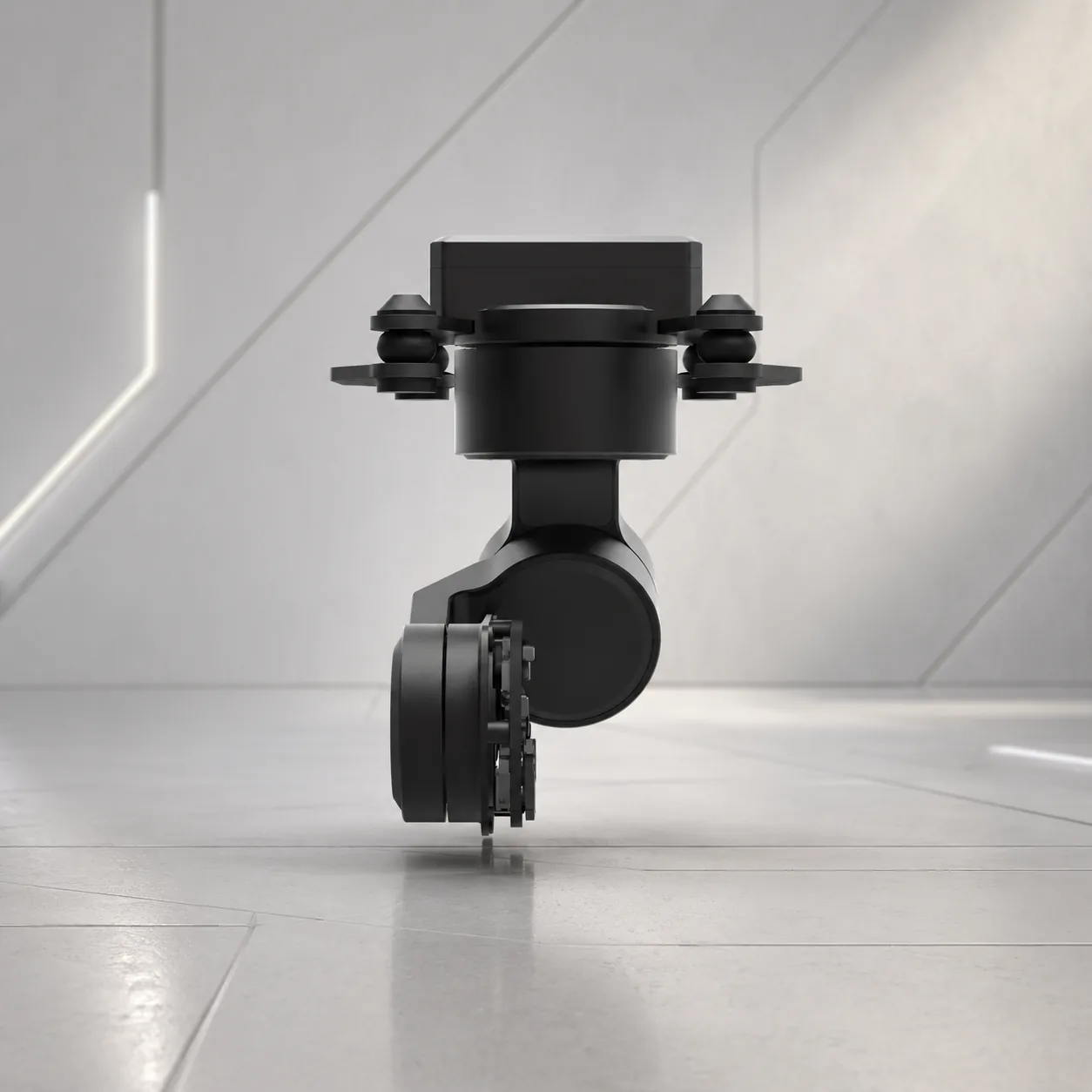

| Порт управления | Headtracker / UART (собственный протокол и MAVLink) / S.BUS / CRSF / PWM |
| Отверстие для прокладки кабеля | ϕ4.2mm |
| Подвес | |
| Тип подвеса | 3-осевая неортогональная механическая стабилизация |
| Угловая точность | ±0.05° |
| Диапазон управления | Pitch: -110°~+145°, Roll: ±45°, Yaw: ±145° |
| Макс. скорость вращения | ±1500°/s |
| Совместимость с камерами | |
| Макс. масса | 40g |
КЛЮЧЕВЫЕ ВЫВОДЫ
- Масса 58g при габаритах 55.5 x 53 x 66mm — от этого зависит, на какой планер и крепление он встанет.
- 3-осевая неортогональная механическая стабилизация обеспечивает угловую точность ±0.05°.
- Питание 7.4~26.4VDC, потребление 3W (Static) / 18W (Stall) — заложите это в свободный энергобюджет платформы.
- Диапазон управления: Pitch: -110°~+145°, Roll: ±45°, Yaw: ±145°.

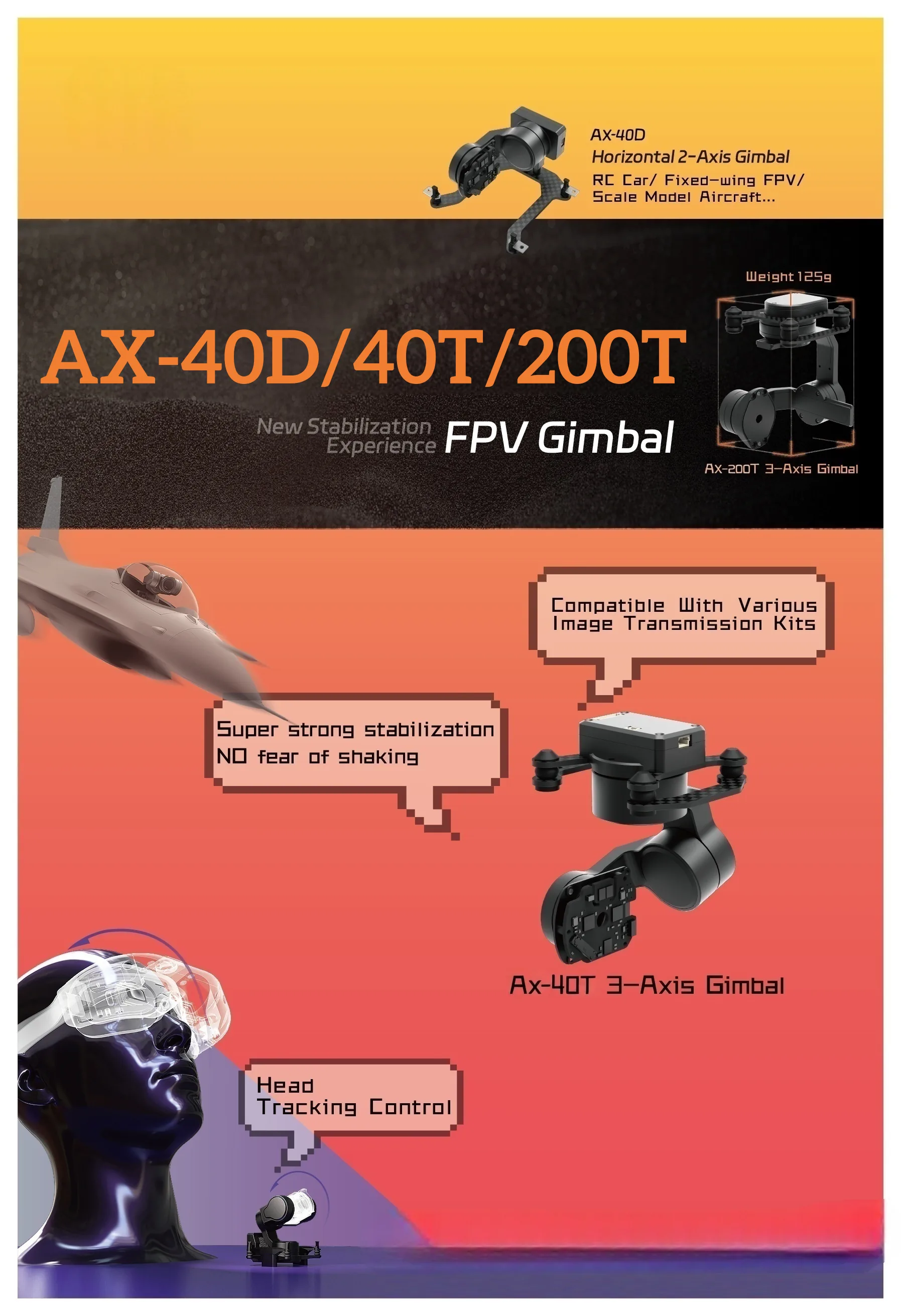

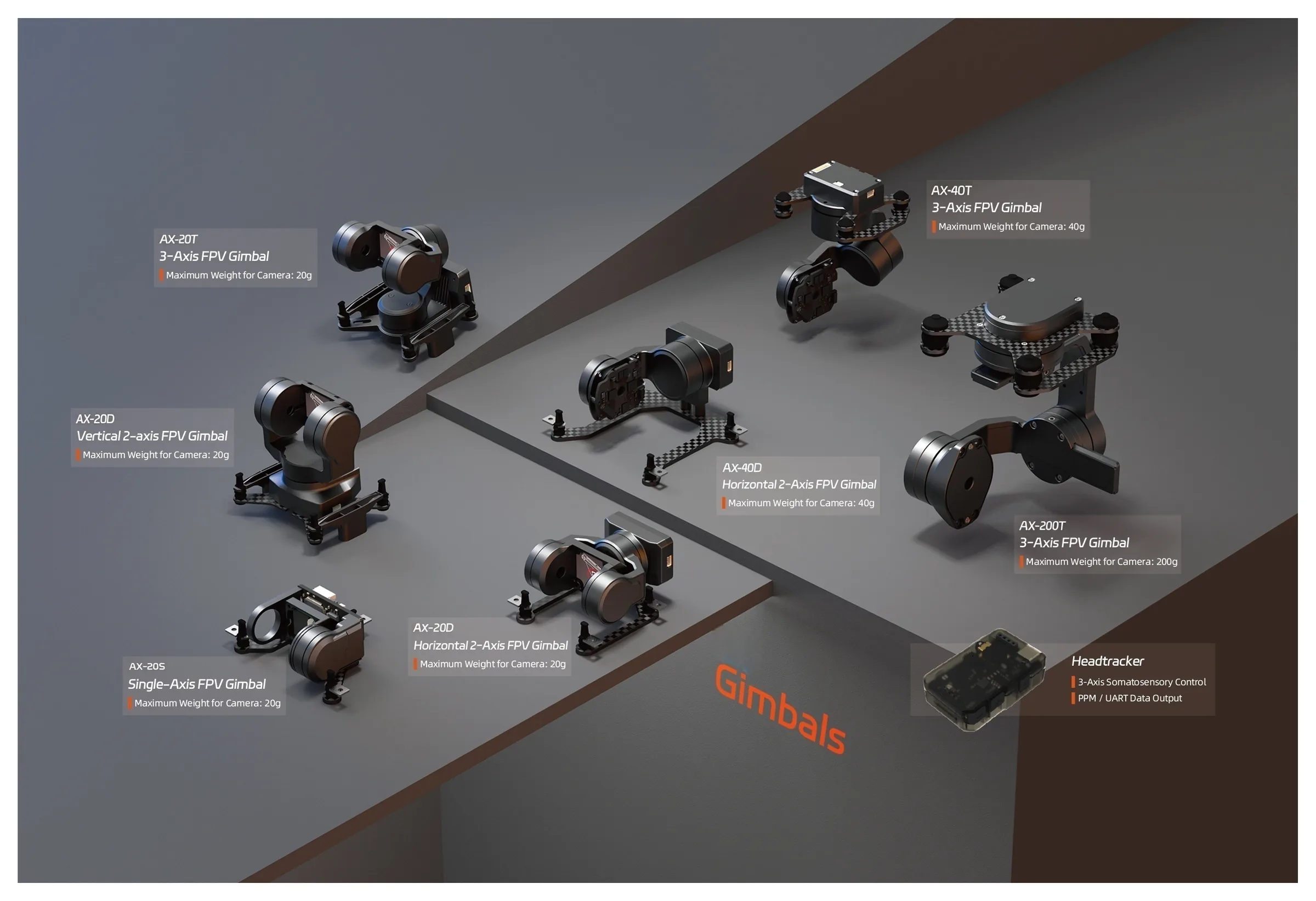

Сравнение моделей AX Series
| Модель | Масса | Габариты | Стабилизация | Угловая точность | Входное напряжение |
|---|---|---|---|---|---|
| AX-200T | 125g | Длина: 76.4~90.9mm; ширина: 66.5~81.5mm; высота: 91.55mm | 3-осевая ортогональная механическая стабилизация | ±0,01° | 12~26.4VDC |
| AX-20D | 30g | 46.7 x 46.5 x 26.2mm | 2-осевая механическая стабилизация | ±0.005° | 7.4~26.4VDC |
| AX-20S | 17g | 33.8 x 38 x 20.5mm | Одноосевая механическая стабилизация | ±0.005° | 7.4~26.4VDC |
| AX-20T | 46g | 46.8 x 46.4 x 53.4mm | 3-осевая неортогональная механическая стабилизация | ±0.005° | 7.4~26.4VDC |
| AX-40D | 38g | 64 x 59 x 36.2mm | 2-осевая механическая стабилизация | ±0.05° | 7.4~26.4VDC |
| AX-40T | 58g | 55.5 x 53 x 66mm | 3-осевая неортогональная механическая стабилизация | ±0.05° | 7.4~26.4VDC |
Частые вопросы
Сколько весит AX-40T?
AX-40T весит 58g. Габариты — 55.5 x 53 x 66mm, поэтому сверьте и массу, и посадочные размеры с вашим креплением.
Какое питание нужно AX-40T?
AX-40T работает от 7.4~26.4VDC. Потребление — 3W (Static) / 18W (Stall). Убедитесь, что платформа выдаёт это постоянно, а не только на пике.
Как стабилизирован AX-40T?
AX-40T использует 3-осевую неортогональную механическую стабилизацию. Заявленная угловая точность — ±0.05°.
Каков диапазон управления AX-40T?
Pitch: -110°~+145°, Roll: ±45°, Yaw: ±145°. Это механический ход, доступный оператору или автопилоту.
Как управлять AX-40T?
AX-40T выводит Headtracker / UART (private protocol & MAVLink) / S.BUS / CRSF / PWM. Сверьте это с вашим полётным контроллером или наземной станцией до заказа.
