ПОЛЕЗНЫЕ НАГРУЗКИ / СЕРИЯ OP

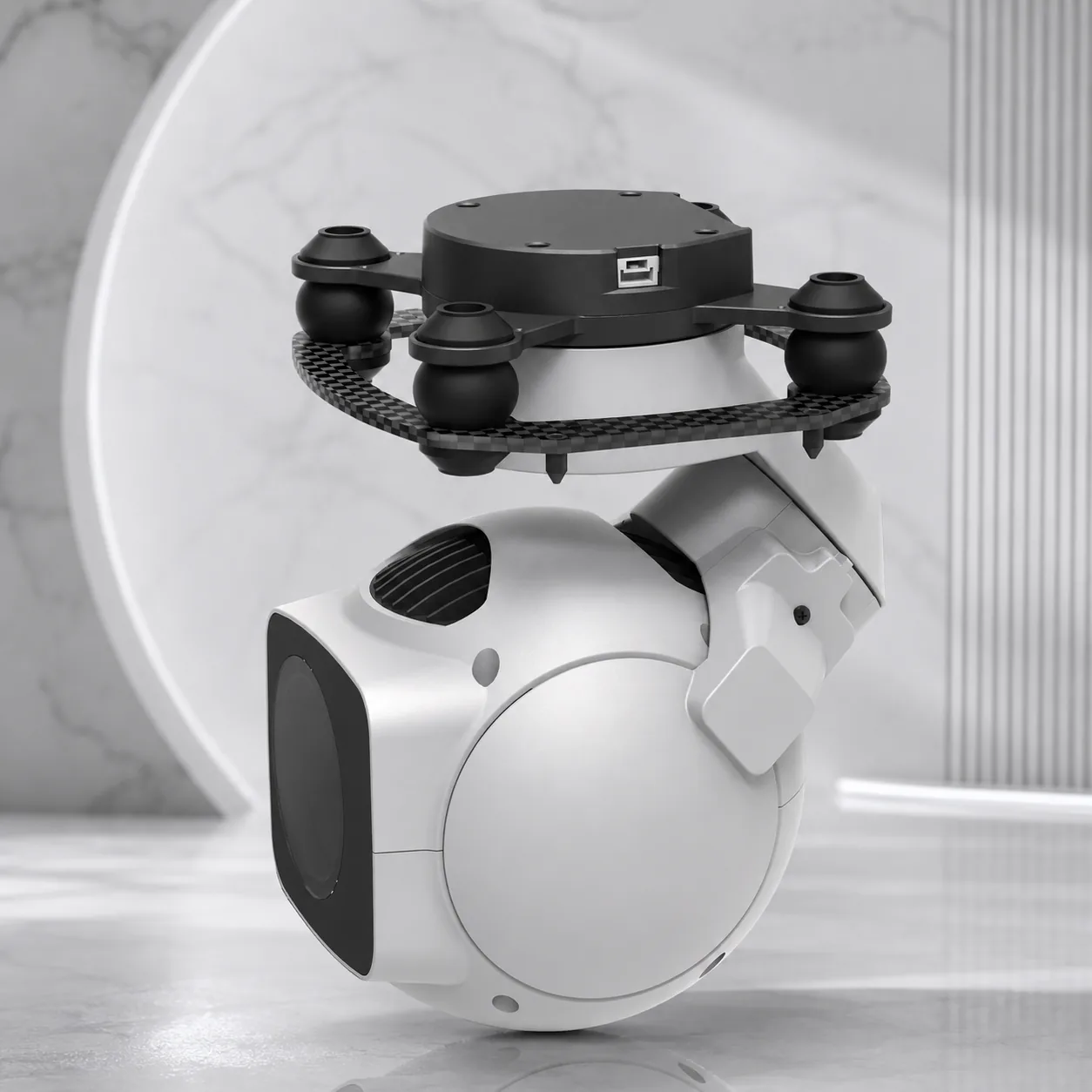

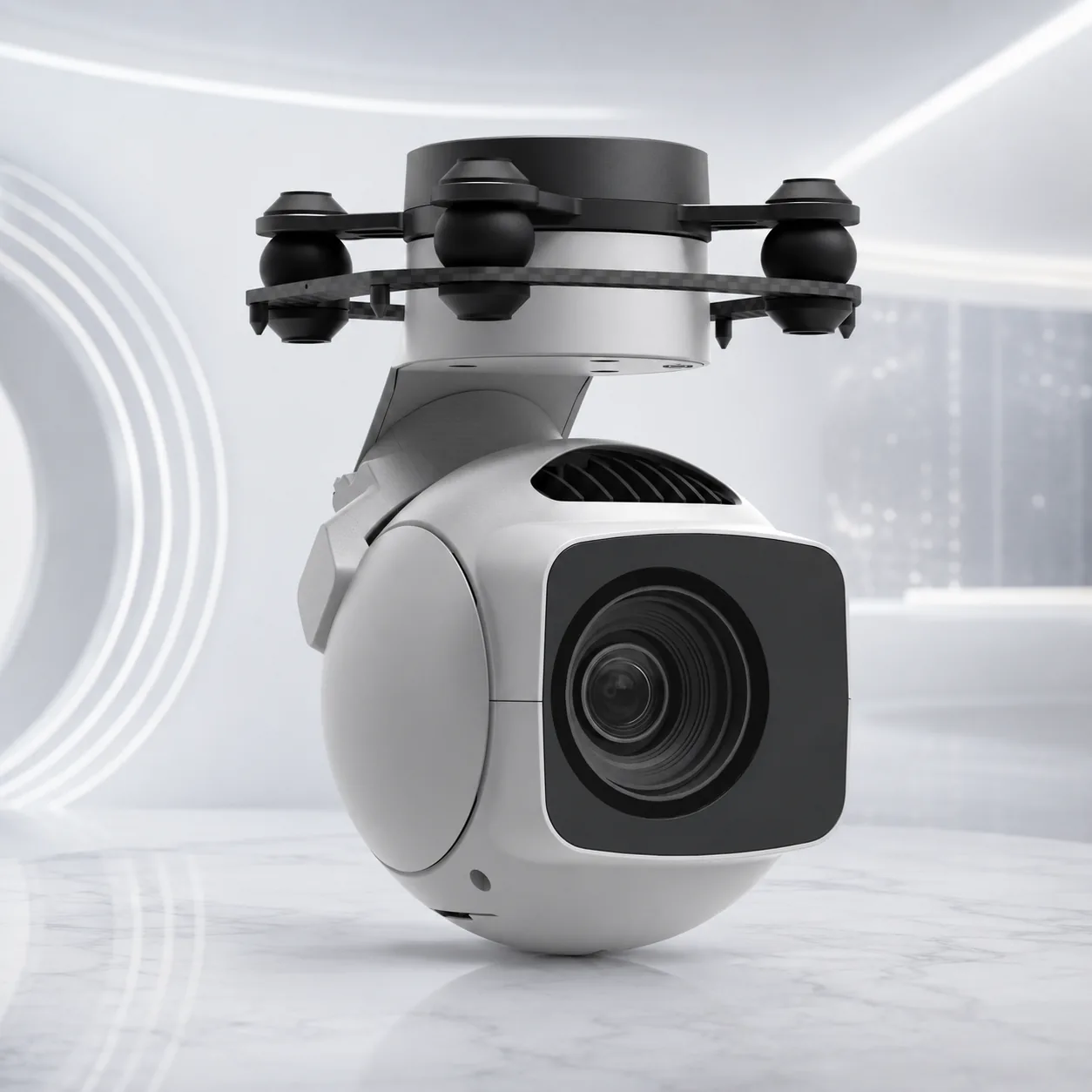

OP-80U — сферическая подвесная камера 4K, зум 80x, полноцветное ночное видение
OP-80U — сферическая 4K-нагрузка для мониторинга в видимом диапазоне на большой дальности днём и при слабом свете. Сочетает 80x гибридный зум, AI-ISP полноцветное ночное видение, AI-HDR, ИИ-обнаружение и сопровождение цели, поддержку MAVLink и высокоточную 3-осевую стабилизацию.
Цена от
US$740
Вращение ∞°
ПОДРОБНОСТИ
Описание изделия
- Сферическая нагрузка 4K с полноцветным ночным видением для мониторинга и инспекции с БПЛА.
- Гибридный зум 80x позволяет идентифицировать цель с большего удаления.
- ИИ-обнаружение и сопровождение целей обеспечивают непрерывное наблюдение за людьми и техникой.
- MAVLink, наложение OSD и работа с данными поддерживают профессиональную эксплуатацию беспилотных систем.
Применение
- Наблюдение и патрулирование с дрона
- Общественная безопасность и экстренное реагирование
- Промышленная инспекция и охранный мониторинг
- Поддержка поисково-спасательных операций
ХАРАКТЕРИСТИКИ
Технические характеристики
| Общие сведения | |
|---|---|
| Наименование | OP-80U |
| Габариты | 89.6 x 86 x 124.6mm |
| Масса | 398g |
| Рабочее напряжение | 20 ~ 53 VDC |
| Потребляемая мощность | 6.5W (AVG) / 23.4W (Stall) |

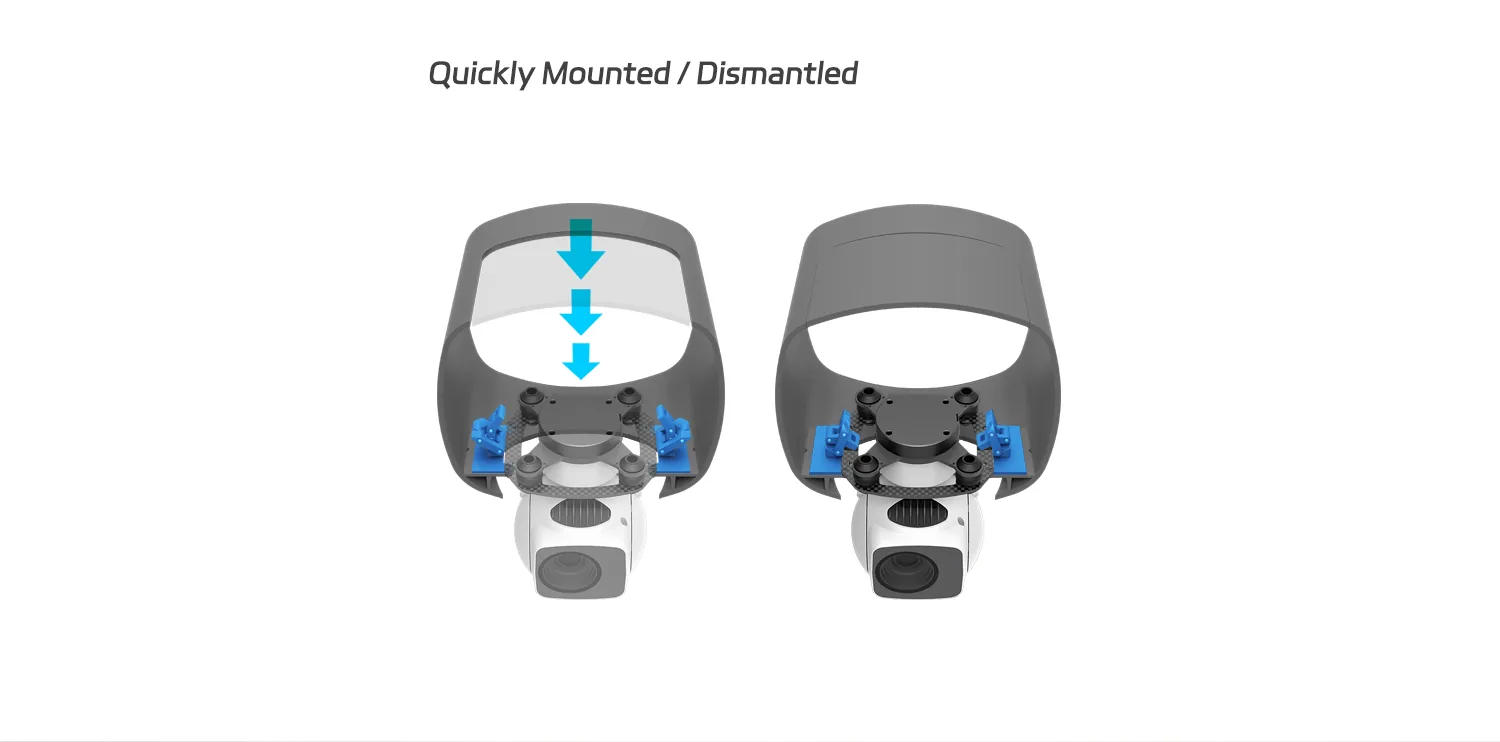

| Крепление | Вниз / вверх |
| Подвес | |
| Тип подвеса | 3-осевая неортогональная механическая стабилизация |
| Угловая точность | ±0,01° |
| Макс. устойчивый угол наклона | 45° |
| Диапазон управления | Тангаж: -145°~+60°, рыскание: ±360° непрерывно |
| Макс. управляемая скорость | 150°/s |
| Камера с зумом | |
| Матрица | CMOS 1/2.8 дюйма; эффективных пикселей: 8.29M |
| Фокусное расстояние | 6.1~61.4mm (эквивалентное фокусное расстояние: 41.6~415.8mm) |
| Диафрагма | f/1.8~f/2.6 |
| Объектив | HFOV: 48.8°~5.2° |
| VFOV | 28.6°~2.9° |
| DFOV | 55.0°~6.0° |
| Разрешение | 3840(H) x 2160(V) |
| Шаг пикселя | 1,45 мкм(Г) x 1,45 мкм(В); оптический зум 10x |
| Эквивалентный цифровой зум | 8x |
| ИИ-обнаружение и сопровождение нескольких объектов | |
| Размер объекта | 16x16 ~ 128x128 px |
| Задержка идентификации объекта | <40ms |
| Скорость сопровождения | ±32 пикс / поле |
| Частота обновления отклонения сопровождения | 30Hz |
| Задержка выдачи отклонения сопровождения | ≤5ms |
| Снимки и видео | |
| Формат снимков | JPEG |
| Макс. разрешение снимка | 3840 x 2160 |
| Формат видео | MP4; Stream: 3840 x 2160 @30fps |
| Макс. разрешение видео | Запись: 1920 x 1080 @30fps (3840 x 2160 @ 30fps будет поддерживаться в последующих обновлениях прошивки) |
| OSD | Время, ориентация камеры, координаты носителя, кратность увеличения, состояние накопителя |
| EXIF | Время, ориентация камеры, координаты носителя, разрешение |
| SEI | Будет поддерживаться в последующих обновлениях прошивки |
| Формат кодирования потока | H.264, H.265 |
| Сетевой протокол потока | RTSP |
| Средняя задержка потока и FPS (OSD выкл., детекция выкл.) | Dragonfly: 210ms; QGC: 260ms; FPS: 30 |
| Средняя задержка потока и FPS (OSD вкл., детекция выкл.) | Dragonfly: 300ms; QGC: 330ms; FPS: 30 |
| Средняя задержка потока и FPS (OSD выкл., детекция вкл.) | Dragonfly: 370ms; QGC: 400ms; FPS: 21 |
| Средняя задержка потока и FPS (OSD вкл., детекция вкл.) | Dragonfly: 530ms; QGC: 600ms; FPS: 13 |
| Накопитель | |
| Поддерживаемые SD-карты | Поддерживает карты MicroSD класса U3/V30 и выше объёмом до 256 ГБ |
| Условия эксплуатации | |
| Рабочая температура | -20℃~50℃ |
| Температура хранения | -40℃~60℃ |
| Рабочая влажность | ≤85 % отн. вл. (без конденсации); при 10x задержка видеопотока возрастает, а частота кадров снижается. |
| Справочные дистанции обнаружения | |
| Камера с зумом — дистанция обнаружения объекта | По критериям Джонсона — человек: 21172m; лёгкая техника: 64929m; тяжёлая техника: 138326m; по EN62676-4:2015 — человек: 1854m; лёгкая техника: 2436m; тяжёлая техника: 5190m |
| Камера с зумом — дистанция идентификации объекта | По критериям Джонсона — человек: 5293m; лёгкая техника: 16232m; тяжёлая техника: 34582m; по EN62676-4:2015 — человек: 371m; лёгкая техника: 487m; тяжёлая техника: 1038m |
| Камера с зумом — дистанция подтверждения объекта | По критериям Джонсона — человек: 2647m; лёгкая техника: 8116m; тяжёлая техника: 17291m; по EN62676-4:2015 — человек: 185m; лёгкая техника: 244m; тяжёлая техника: 519m |
КЛЮЧЕВЫЕ ВЫВОДЫ
- Масса 398g при габаритах 89.6 x 86 x 124.6mm — от этого зависит, на какой планер и крепление он встанет.
- 3-осевая неортогональная механическая стабилизация обеспечивает угловую точность ±0.01°.
- Питание 20 ~ 53 VDC, потребление 6.5W (AVG) / 23.4W (Stall) — заложите это в свободный энергобюджет платформы.
- 3840(H) x 2160(V) через объектив HFOV: 48.8°~5.2°.
Сравнение моделей OP Series
| Модель | Масса | Габариты | Стабилизация | Угловая точность | Разрешение | Входное напряжение |
|---|---|---|---|---|---|---|
| OP-125A | 1055g | 142 x 125 x 187mm | 3-осевая неортогональная механическая стабилизация | ±0,01° | 2688(H) x 1520(V) | 20 ~ 53 VDC |
| OP-80A | Pod: 429g; GCU: 18.6g | Pod: 85.8 x 86 x 129.3mm; GCU: 45.4 x 40 x 13.5mm | 3-осевая неортогональная механическая стабилизация | ±0,01° | 1920 x 1080 | 14 ~ 53 VDC |
| OP-80N | 398g | 89.6 x 86 x 124.6mm | 3-осевая неортогональная механическая стабилизация | ±0,01° | 1920(H) x 1080(V) | 20 ~ 53 VDC |
| OP-80P | Pod: 405g; GCU: 18.6g | Pod: 85.8 x 86 x 129.3mm; GCU: 45.4 x 40 x 13.5mm | 3-осевая неортогональная механическая стабилизация | ±0,01° | 3840 x 2160 | 14 ~ 53 VDC |
| OP-80R | 398g | 89.6 x 86 x 124.6mm | 3-осевая неортогональная механическая стабилизация | ±0,01° | 3840(H) x 2160(V) | 20 ~ 53 VDC |
| OP-80T | 430g | 89.6 x 86 x 124.6mm | 3-осевая неортогональная механическая стабилизация | ±0,01° | 3840(H) x 2160(V) | 20 ~ 53 VDC |
| OP-80U | 398g | 89.6 x 86 x 124.6mm | 3-осевая неортогональная механическая стабилизация | ±0,01° | 3840(H) x 2160(V) | 20 ~ 53 VDC |
| OP-90A | Pod: 608g; GCU: 18.6g | Pod: 96.4 x 96 x 147mm; GCU: 45.4 x 40 x 13.5mm | 3-осевая неортогональная механическая стабилизация | ±0,01° | 1920 x 1080 | 14 ~ 53 VDC |
| OP-90D | Pod: 576g; GCU: 18.6g | Pod: 96.4 x 96 x 147mm; GCU: 45.4 x 40 x 13.5mm | 3-осевая неортогональная механическая стабилизация | ±0,01° | 1920 x 1080 | 14 ~ 53 VDC |
| OP-90N | 620g | 96.4 x 96 x 147mm | 3-осевая неортогональная механическая стабилизация | ±0,01° | 1920(H) x 1080(V) | 20 ~ 53 VDC |
| OP-90P | 620g | 96.4 x 96 x 147mm | 3-осевая неортогональная механическая стабилизация | ±0,01° | 3840(H) x 2160(V) | 20 ~ 53 VDC |
Частые вопросы
Сколько весит OP-80U?
OP-80U весит 398g. Габариты — 89.6 x 86 x 124.6mm, поэтому сверьте и массу, и посадочные размеры с вашим креплением.
Какое питание нужно OP-80U?
OP-80U работает от 20 ~ 53 VDC. Потребление — 6.5W (AVG) / 23.4W (Stall). Убедитесь, что платформа выдаёт это постоянно, а не только на пике.
Как стабилизирован OP-80U?
OP-80U использует 3-осевую неортогональную механическую стабилизацию. Заявленная угловая точность — ±0.01°.
Каков диапазон управления OP-80U?
Pitch: -145°~+60°, Yaw: ±360°constantly. Это механический ход, доступный оператору или автопилоту.
В каком разрешении снимает OP-80U?
3840(H) x 2160(V).
В каком диапазоне температур работает OP-80U?
-20℃~50℃. За пределами этого диапазона заявленные характеристики не действуют.
