CARGAS ÚTILES / SERIE OP

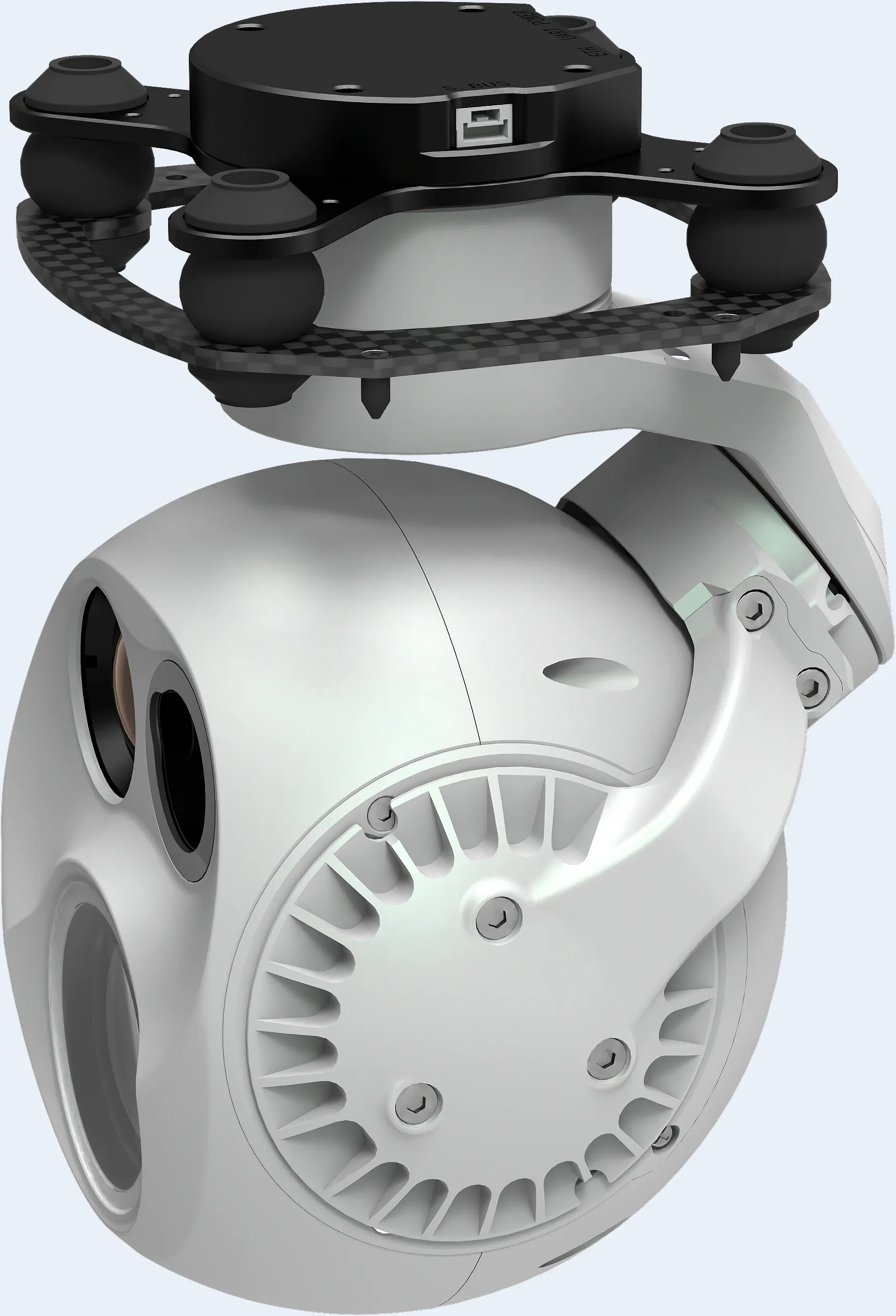

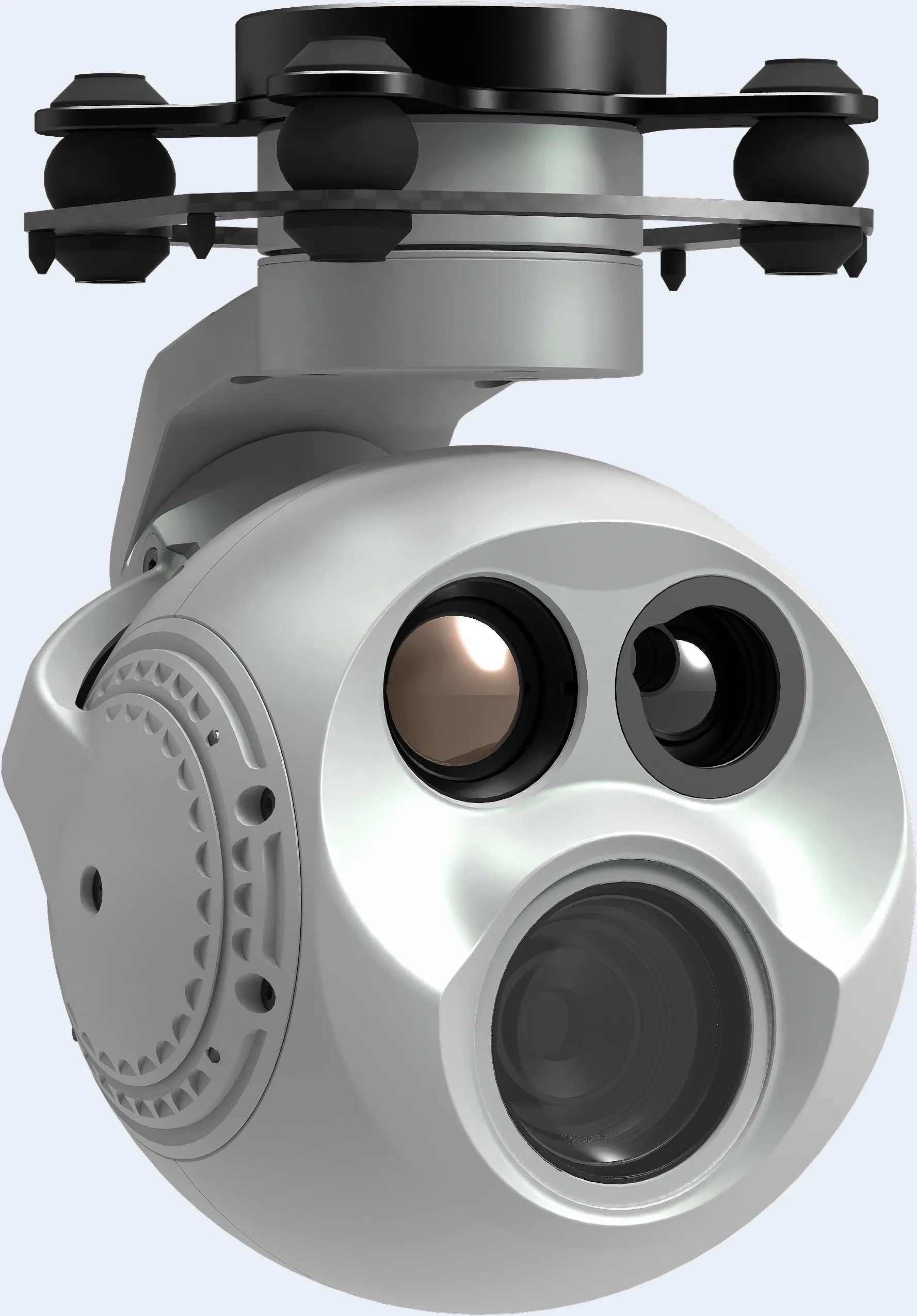

OP-90P cámara esférica 4K EO/IR con gimbal, zoom 60x, térmico 640x512
OP-90P es una carga útil esférica 4K EO/IR multisensor para observación de largo alcance, inspección térmica y telemetría de objetivos. Combina imagen con zoom 60x, imagen térmica 640x512, telemetría láser de 1200 m, visión nocturna a color AI-ISP, AI-HDR, seguimiento por IA y compatibilidad MAVLink.
Precio desde
US$9.710
DETALLES
Detalles del producto
- Carga útil 4K EO/IR para inspección, seguridad pública, respuesta a emergencias y misiones ISR.
- La imagen térmica 640x512 permite observación térmica de alto detalle.
- La telemetría láser permite medir la distancia al objetivo.
- La detección y el seguimiento de objetivos por IA mejoran la observación continua de personas y vehículos.
Aplicaciones
- Inspección térmica y misiones de búsqueda
- Seguridad pública y respuesta a emergencias
- Inspección industrial y vigilancia
- Operación nocturna y observación con poca visibilidad

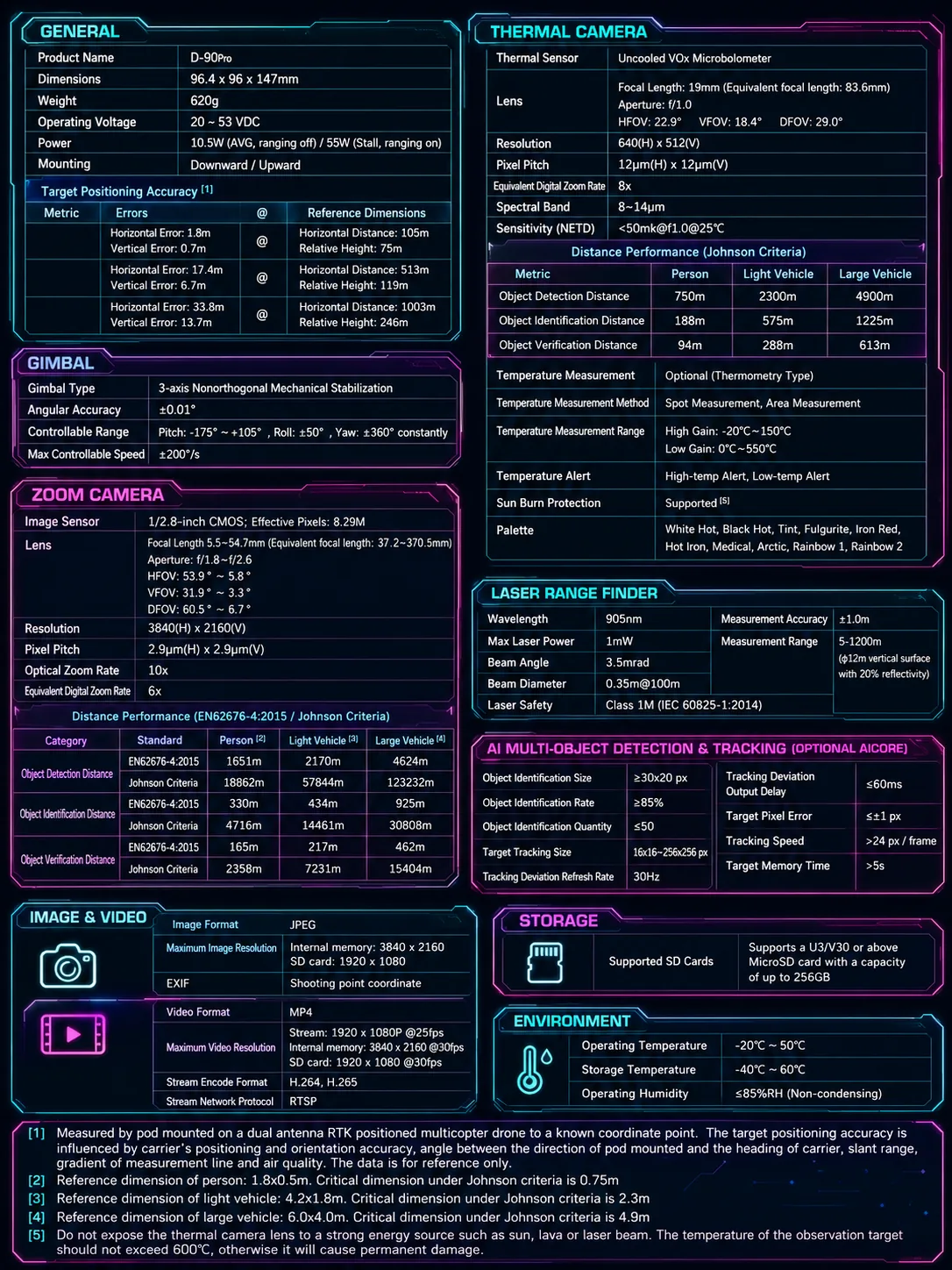

ESPECIFICACIONES
Especificaciones
| General | |
|---|---|
| Nombre del producto | OP-90P |
| Dimensiones | 96.4 x 96 x 147mm |
| Peso | 620g |
| Tensión de funcionamiento | 20 ~ 53 VDC |
| Consumo | 10,5 W (medio, telemetría apagada) / 55 W (bloqueo, telemetría encendida) |
| Montaje | Hacia abajo / hacia arriba |
| Gimbal | |
| Tipo de gimbal | Estabilización mecánica no ortogonal de 3 ejes |
| Precisión angular | ±0.01° |
| Rango controlable | Pitch: -175°~+105°, Roll: ±50°, Yaw: ±360°constantly |
| Velocidad máx. controlable | ±200°/s |
| Cámara con zoom | |
| Sensor de imagen | CMOS de 1/2.8 pulgadas; píxeles efectivos: 8.29M |
| Distancia focal | 5,5~54,7 mm (distancia focal equivalente: 37,2~370,5 mm) |
| Apertura | f/1.8~f/2.6 |
| Óptica | HFOV: 53.9°~5.8° |
| VFOV | 31.9°~3.3° |
| DFOV | 60.5°~6.7° |
| Resolución | 3840(H) x 2160(V) |
| Paso de píxel | 2.9μm(H) x 2.9μm(V) |
| Factor de zoom óptico | 10x |
| Factor de zoom digital equivalente | 6x |
| Cámara térmica | |
| Sensor térmico | Microbolómetro VOx no refrigerado |
| Distancia focal | 19 mm (distancia focal equivalente: 83,6 mm) |
| Apertura | f/1.0 |
| Óptica | HFOV: 22.9° |
| VFOV | 18.4° |
| DFOV | 29.0° |
| Resolución | 640(H) x 512(V) |
| Paso de píxel | 12μm(H) x 12μm(V) |
| Factor de zoom digital equivalente | 8x |
| Banda espectral | 8~14μm |
| Sensibilidad (NETD) | <50mk@f1.0@25℃ |
| Medición de temperatura | Opcional (versión con termometría) |
| Método de medición de temperatura | Medición puntual, medición por área |
| Rango de medición de temperatura | Ganancia alta: -20°C~150°C; ganancia baja: 0°C~550°C |
| Alerta de temperatura | Alerta de alta temperatura, alerta de baja temperatura |
| Protección frente a quemadura solar del sensor | Compatible[5] |
| Paleta | Rainbow 1, Rainbow 2 |
| Telémetro láser | |
| Longitud de onda | 905nm |
| Potencia láser máx. | 1mW |
| Ángulo del haz | 3.5mrad |
| Diámetro del haz | 0.35m@100m |
| Clase de seguridad láser | 1M (IEC 60825-1:2014) |
| Precisión de medición | ±1.0m |
| Rango de medición | 5–1200 m (superficie vertical ϕ12 m con 20 % de reflectividad); detección y seguimiento multiobjetivo por IA (AICore opcional) |
| Tamaño del objeto identificable | ≥30x20 px |
| Tasa de identificación de objetos | ≥85% |
| Cantidad de objetos identificables | ≤50 |
| Tamaño del objetivo seguido | 16x16~256x256 px |
| Frecuencia de refresco de la desviación | 30Hz |
| Retardo de salida de la desviación | ≤60ms |
| Error de píxel del objetivo | ≤±1 px |
| Velocidad de seguimiento | >24 px / fotograma |
| Tiempo de memoria del objetivo | >5s |
| Imagen y vídeo | |
| Formato de imagen | JPEG; memoria interna: 3840 x 2160 |
| Resolución máxima de imagen | SD card: 1920 x 1080 |
| EXIF | Coordenadas del punto de captura |
| Formato de vídeo | MP4; Stream: 1920 x 1080P @25fps |
| Resolución máxima de vídeo | Memoria interna: 3840 x 2160 @30 fps; tarjeta SD: 1920 x 1080 @30 fps |
| Formato de codificación | H.264, H.265 |
| Protocolo de red del flujo | RTSP |
| Almacenamiento | |
| Tarjetas SD compatibles | Admite tarjetas MicroSD U3/V30 o superiores de hasta 256 GB |
| Entorno | |
| Temperatura de trabajo | -20℃~50℃ |
| Temperatura de almacenamiento | -40℃~60℃ |
| Humedad de trabajo | ≤85% HR (sin condensación) |
| Distancias de detección de referencia | |
| Cámara con zoom – distancia de detección | Criterios Johnson persona: 18862m; vehículo ligero: 57844m; vehículo grande: 123232m; EN62676-4:2015 persona: 1651m; vehículo ligero: 2170m; vehículo grande: 4624m |
| Cámara con zoom – distancia de identificación | Criterios Johnson persona: 4716m; vehículo ligero: 14461m; vehículo grande: 30808m; EN62676-4:2015 persona: 330m; vehículo ligero: 434m; vehículo grande: 925m |
| Cámara con zoom – distancia de verificación | Criterios Johnson persona: 2358m; vehículo ligero: 7231m; vehículo grande: 15404m; EN62676-4:2015 persona: 165m; vehículo ligero: 217m; vehículo grande: 462m |
| Cámara térmica – distancia de detección | Persona: 750m; vehículo ligero: 2300m; vehículo grande: 4900m |
| Cámara térmica – distancia de identificación | Criterios Johnson persona: 188m; vehículo ligero: 575m; vehículo grande: 1225m |
| Cámara térmica – distancia de verificación | Persona: 94m; vehículo ligero: 288m; vehículo grande: 613m |
PUNTOS CLAVE
- Pesa 620g con 96.4 x 96 x 147mm, lo que define la célula y el soporte en los que encaja.
- Estabilización mecánica no ortogonal de 3 ejes mantiene una precisión angular de ±0.01°.
- Funciona con 20 ~ 53 VDC y consume 10.5W (AVG, ranging off) / 55W (Stall, ranging on): contabilícelo en la potencia disponible de su plataforma.
- 3840(H) x 2160(V) a través de una óptica HFOV: 53.9°~5.8°.
Comparativa de modelos OP Series
| Modelo | Peso | Dimensiones | Estabilización | Precisión angular | Resolución | Tensión de entrada |
|---|---|---|---|---|---|---|
| OP-125A | 1055g | 142 x 125 x 187mm | Estabilización mecánica no ortogonal de 3 ejes | ±0.01° | 2688(H) x 1520(V) | 20 ~ 53 VDC |
| OP-80A | Pod: 429g; GCU: 18.6g | Pod: 85.8 x 86 x 129.3mm; GCU: 45.4 x 40 x 13.5mm | Estabilización mecánica no ortogonal de 3 ejes | ±0.01° | 1920 x 1080 | 14 ~ 53 VDC |
| OP-80N | 398g | 89.6 x 86 x 124.6mm | Estabilización mecánica no ortogonal de 3 ejes | ±0.01° | 1920(H) x 1080(V) | 20 ~ 53 VDC |
| OP-80P | Pod: 405g; GCU: 18.6g | Pod: 85.8 x 86 x 129.3mm; GCU: 45.4 x 40 x 13.5mm | Estabilización mecánica no ortogonal de 3 ejes | ±0.01° | 3840 x 2160 | 14 ~ 53 VDC |
| OP-80R | 398g | 89.6 x 86 x 124.6mm | Estabilización mecánica no ortogonal de 3 ejes | ±0.01° | 3840(H) x 2160(V) | 20 ~ 53 VDC |
| OP-80T | 430g | 89.6 x 86 x 124.6mm | Estabilización mecánica no ortogonal de 3 ejes | ±0.01° | 3840(H) x 2160(V) | 20 ~ 53 VDC |
| OP-80U | 398g | 89.6 x 86 x 124.6mm | Estabilización mecánica no ortogonal de 3 ejes | ±0.01° | 3840(H) x 2160(V) | 20 ~ 53 VDC |
| OP-90A | Pod: 608g; GCU: 18.6g | Pod: 96.4 x 96 x 147mm; GCU: 45.4 x 40 x 13.5mm | Estabilización mecánica no ortogonal de 3 ejes | ±0.01° | 1920 x 1080 | 14 ~ 53 VDC |
| OP-90D | Pod: 576g; GCU: 18.6g | Pod: 96.4 x 96 x 147mm; GCU: 45.4 x 40 x 13.5mm | Estabilización mecánica no ortogonal de 3 ejes | ±0.01° | 1920 x 1080 | 14 ~ 53 VDC |
| OP-90N | 620g | 96.4 x 96 x 147mm | Estabilización mecánica no ortogonal de 3 ejes | ±0.01° | 1920(H) x 1080(V) | 20 ~ 53 VDC |
| OP-90P | 620g | 96.4 x 96 x 147mm | Estabilización mecánica no ortogonal de 3 ejes | ±0.01° | 3840(H) x 2160(V) | 20 ~ 53 VDC |
Preguntas frecuentes
¿Cuánto pesa el OP-90P?
El OP-90P pesa 620g. Sus dimensiones son 96.4 x 96 x 147mm, así que compruebe masa y volumen frente a su soporte.
¿Qué alimentación necesita el OP-90P?
El OP-90P admite 20 ~ 53 VDC. El consumo es de 10.5W (AVG, ranging off) / 55W (Stall, ranging on). Confirme que su plataforma puede suministrarlo de forma continua, no solo en pico.
¿Cómo se estabiliza el OP-90P?
El OP-90P emplea una estabilización mecánica no ortogonal de 3 ejes. La precisión angular publicada es de ±0.01°.
¿Cuál es el rango controlable del OP-90P?
Pitch: -175°~+105°, Roll: ±50°, Yaw: ±360°constantly. Es el recorrido mecánico disponible para el operador o el piloto automático.
¿En qué resolución captura el OP-90P?
3840(H) x 2160(V).
¿En qué rango de temperatura funciona el OP-90P?
-20℃~50℃. Fuera de este rango las especificaciones publicadas dejan de aplicarse.
