Une charge utile zoom stabilisée documente l'état des appareils d'appui, le détail des soudures et les ancrages de haubans depuis sous le tablier, sans camion négatif ni fermeture de voie — et le balayage thermique signale les délaminations de dalle avant l'arrivée des équipes de carottage.
- ±0.01°Précision de pointage des nacelles d'inspection
- +70°Débattement en tangage vers le haut, OP-80P
- ±360°Continuous yaw
- 640×512Thermique pour le balayage de dalle
Points clés
- Les drones remplacent les moyens d'accès partout où le coût d'accès domine le coût d'inspection : poutres sous tablier, chevêtres de piles, ancrages de haubans, charpente métallique en hauteur.
- Le béton délaminé chauffe et refroidit autrement qu'un tablier sain : un passage thermique en milieu de journée concentre les essais physiques là où ils comptent.
- Le débattement de nacelle vers le haut est la spécification qui décide si le travail sous tablier est possible tout court ; la plupart des charges utiles sont conçues pour regarder vers le bas.
- Priorités dans l'ordre : débattement de nacelle, netteté du zoom, réponse en faible lumière sous tablier, stabilisation face aux turbulences de pile, et télémétrie pour rattacher chaque constat à un élément.
Sur cette page
Là où les drones remplacent les moyens d'accès
Poutres et appareils d'appui sous tablier, chevêtres de piles, haubans et ancrages, assemblages métalliques en hauteur — partout où le coût d'accès domine le coût d'inspection. C'est tout l'argument économique, et il est exceptionnellement net : un camion négatif plus une fermeture de voie plus un plan de circulation, c'est une journée à cinq chiffres avant que quiconque ait regardé un appareil d'appui.
Le zoom depuis un vol stationnaire stable remplace le temps sur corde et en nacelle. L'inspecteur reste au sol, la circulation continue, et les images sont enregistrées plutôt que recopiées sur une planchette en hauteur. Pour la documentation d'état de routine, c'est simplement un meilleur produit et pas seulement un moins cher : un appui photographié à 10x optique depuis un stationnaire immobile est plus lisible que le même appui vu par quelqu'un suspendu à côté.
Le schéma se généralise à d'autres ouvrages élevés où le recul vaut mieux que l'accès : telecom towers, barrages et digues, and the la page d'application ponts et tunnels traite l'argument commercial plus en profondeur.
Thermal’s Role: Deck Screening
Le béton délaminé chauffe et refroidit autrement qu'un tablier sain. Un vide sous la surface interrompt la conduction vers la masse sous-jacente, si bien que la zone délaminée s'échauffe plus vite au soleil et refroidit plus vite ensuite que le tablier intact alentour. Les passages thermiques en milieu de journée signalent les zones suspectes pour que les essais physiques se concentrent là où cela compte.
L'intérêt n'est pas que le thermique remplace l'auscultation sonore ou le carottage — il ne les remplace pas. L'intérêt est qu'il transforme un relevé systématique de tout le tablier en relevé ciblé. Tirer la chaîne sur un tablier entier est lent et exige la fermeture que le drone devait précisément éviter ; la tirer sur six zones signalées, c'est une après-midi.
Le créneau horaire, c'est toute la technique. La signature dépend d'un échauffement différentiel : un passage volé à la mauvaise heure ne trouve rien sur un tablier truffé de délaminations. Le milieu de journée et le début d'après-midi par temps clair donnent le signal le plus fort ; une journée couverte peut n'en donner aucun.
Les couches de roulement en enrobé compliquent la signature sans l'éliminer. Une couche ajoute de l'inertie thermique entre le vide et la surface : elle amortit et retarde la signature au lieu de la supprimer. Le créneau de relevé et la comparaison avec des zones réputées saines comptent davantage sur un tablier recouvert que sur du béton nu.
Specification Priorities
Le travail sur ouvrage inverse les priorités habituelles de charge utile. La caméra compte moins que la nacelle, parce que la contrainte est géométrique et non de qualité d'image.
| Priorité | Ce qu’il faut vérifier | Pourquoi le travail sur ouvrage rend cela critique |
|---|---|---|
| Débattement de la nacelle | Débattement en tangage vers le haut, lacet continu | Le travail sous tablier regarde vers le haut ; la plupart des charges sont faites pour regarder vers le bas |
| Zoom sharpness | Facteur optique et résolution du capteur | Le détail des soudures et des appuis réside dans la part optique, pas la numérique |
| Low-light response | Éclairement minimal publié | Sous un tablier, il fait sombre même en milieu de journée |
| La stabilisation | Précision de pointage en charge | Les turbulences de pile et le vent de brèche sont pires qu'un stationnaire en air libre |
| Télémétrie | Présence et précision du télémètre | Rattache chaque constat par la distance à un élément précis pour le rapport |
Le débattement vers le haut mérite la première place parce qu'il est binaire : une charge utile incapable de regarder vers le haut ne fera pas de travail sous tablier, à aucun prix. La OP-80P publie un débattement en tangage de −157° à +70° avec lacet continu ±360°, ce qui couvre la géométrie du regard vers le haut. Comparez avec les nacelles dont le tangage s'arrête près de l'horizontale.
Payload Options
Trois configurations couvrent la plupart des programmes d'ouvrages, et le choix tient à la nécessité ou non du thermique dans le même vol.
| Charge utile | Le zoom | Thermique | Pointing accuracy | Pitch travel |
|---|---|---|---|---|
| OP-80P | 10x optique / 40x hybride, 4K | — | ±0.01° | −157° to +70° |

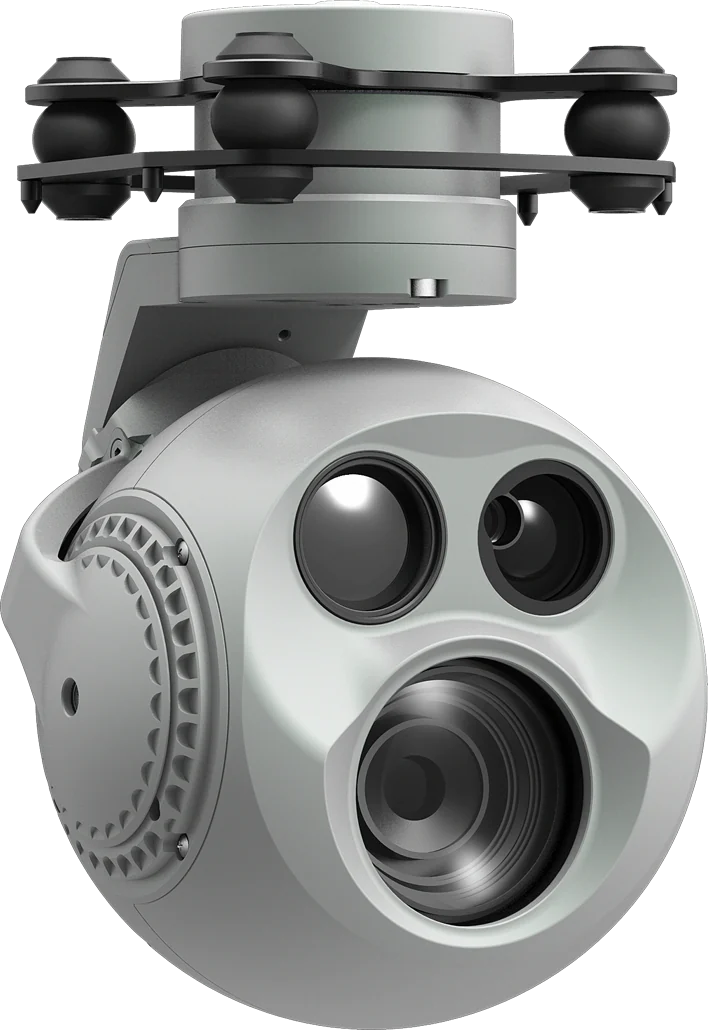

| OP-90A | Zoom optique 10x / hybride 30x | 640×512, <50 mK | ±0.01° | −150° to +50° |
| AX-200T | Camera-dependent | Camera-dependent | ±0.01° | −135° to +40° |
L'OP-80P apporte la capture 4K et la sortie ONVIF, ce qui compte quand les images alimentent un système d'enregistrement d'inspection plutôt que l'écran d'un télépilote — voir ONVIF et vidéo IP sur charges utiles de drone. L'OP-90A ajoute une voie thermique 640×512, si bien que le balayage de tablier et la documentation de détail se font dans le même vol. L'AX-200T est la plateforme de stabilisation pour les montages où vous fournissez la caméra, dans la même classe ±0,01°.
The « 40x » and « 30x » figures are hybrid, not optical. L'OP-80P est 10x optique avec 4x numérique par-dessus ; l'OP-90A 10x optique avec 3x numérique. Seule la part optique ajoute du détail réel — voir le zoom hybride expliqué avant d'inscrire une exigence de zoom dans un cahier des charges.
Voler sous le tablier
Le vol sous tablier est privé ou dégradé en GPS presque par définition : l'ouvrage se trouve entre l'aéronef et les satellites. C'est une question de capacité de l'aéronef et non de la charge utile, et elle a une réponse : les aéronefs capables de tenue de position par odométrie visuelle ou lidar s'en sortent couramment.
Ce que la charge utile doit apporter, c'est un débattement de nacelle vers le haut et une bonne réponse en faible lumière, car l'espace est ombragé et le sujet est au-dessus. Il vaut la peine de confronter les éclairements minimaux publiés aux conditions réelles : une nacelle qualifiée pour la vision nocturne à 0,001 lux dispose d'une marge confortable sous un tablier à midi, une caméra de plein jour peut-être pas.
Les turbulences de pile sont le troisième facteur, et le moins prévisible. Le vent qui s'accélère autour des piles et dans la brèche produit des rafales qu'une nacelle stabilisée doit absorber tout en tenant une prise au téléobjectif. C'est là que la précision de pointage cesse d'être un chiffre de fiche technique et devient la différence entre une photo d'appui exploitable et quarante images floues — et vent, vibrations et exposition traite des facteurs de vol en général.
Ce que cela ne remplace pas
Cela mérite d'être dit clairement, car survendre cette capacité nuit aux programmes. L'inspection par drone, visuelle et thermique, est un outil de dépistage et de documentation. Elle ne remplace pas l'inspection au contact là où la réglementation l'exige, n'ausculte pas le béton, ne mesure pas la perte de section d'un élément corrodé, et n'entre pas dans un caisson sans un aéronef spécifié pour les espaces confinés.
Ce qu'elle fait, c'est changer le rapport. Un programme qui fermait des voies pour tout inspecter peut désormais en fermer pour inspecter les dix pour cent signalés, avec une documentation photographique du reste. C'est une économie importante et un meilleur dossier, et c'est une affirmation plus solide que de prétendre le camion négatif obsolète.
Le cas d'échec à nommer : se fier à une image au zoom pour coter un défaut qui exige une évaluation tactile. Une ouverture de fissure jugée à 40 m de recul à travers le scintillement atmosphérique est une estimation, et la rapporter comme une mesure est la façon dont un programme drone perd sa crédibilité auprès des ingénieurs qui doivent signer l'évaluation.
