A laser rangefinder turns «I can see it» into «it is exactly there»: slant distance plus gimbal angles plus aircraft GPS resolve a target’s coordinates — the difference between describing a finding and handing teammates a position they can drive to.
- 2,000 mНаибольшая опубликованная дальность LRF
- ±0.3 mТочность до 300 м
- 905 nmДлина волны LRF по всей линейке
- Class 1MКласс безопасности по IEC 60825-1:2014
Ключевые выводы
- LRF превращает направление камеры в координату: наклонная дальность + тангаж/рыскание подвеса + GPS аппарата.
- Дальномеры UAVThermal работают на 905 нм, класс 1M по IEC 60825-1:2014 — а не класс 3B, который встречается в других местах некоторых даташитов и относится к NIR-осветителю.
- Опубликованные максимумы предполагают вертикальную поверхность φ12 м с отражательной способностью 20 %. Мелкие, тёмные или поглощающие цели измеряются заметно ближе.

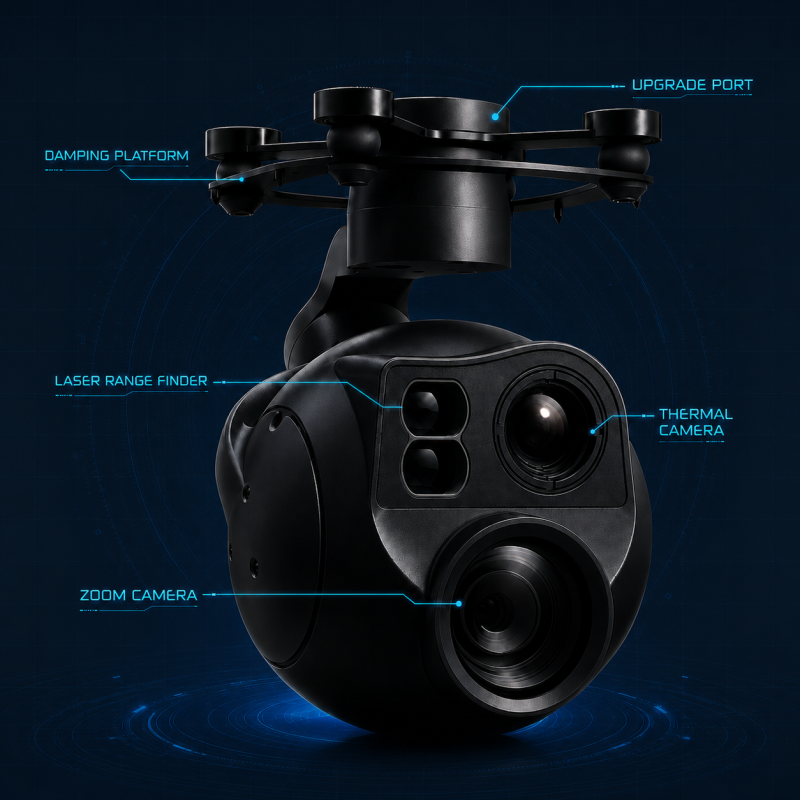

- Дальнометрия не бесплатна: у OP-125A потребление растёт с 10,7 Вт статики при выключенном дальномере до пиковых 40,0 Вт при включённом.
На этой странице
Что на самом деле добавляет лазерный дальномер
Нагрузка выпускает импульс по тому, что стоит под прицельной меткой, засекает время возврата и отдаёт системе наклонную дальность. Само по себе это число умеренно интересно. В сочетании с углами тангажа и рыскания подвеса и собственными позицией и курсом аппарата по GPS оно превращается в координату цели, а координату можно передать по радио, записать в лог, нанести на карту и защитить.
Каждое звено этой цепочки несёт ошибку: позиция GPS, ориентация по ИНС, выставка оси дальномера относительно оси камеры и само измерение дальности. Какой член доминирует, зависит от геометрии, а не от того, у какого из них в спецификации самая пугающая цифра. Лазерная дальнометрия и геопривязка цели разбирает математику, а бюджет ошибок геопривязки explains why manuals say «for reference only» — at shallow look-down angles a metre of ranging error becomes many metres of ground error.
Практическое следствие: LRF делает ваше донесение о позиции примерно настолько же хорошим, насколько плох ваш худший член ошибки. Летите круче, меряйте ближе — и координата затягивается.
Три задачи, где LRF окупает себя
Search. Передавайте координаты найденного наземным группам, не пролетая над ними и не наводя никого на ориентир. В тепловизионных поисково-спасательных работах аппарат может держать высоту и дистанцию, один раз измерить дальность до контакта и передать привязку по сетке, пока оператор сенсора продолжает наблюдение.
Инспекция сетей и инфраструктуры. Снабжайте дистанцией каждую находку на зуме, чтобы отчёт указывал, какой пролёт, какой изолятор, какой метр конструкции. На обследование линий электропередачи значение дальности — это ещё и то, что делает снимок на 30-кратном зуме проверяемым, а не просто впечатляющим.
Security response. Report an intruder’s position to responders while the drone keeps standoff and stays quiet. Range plus bearing beats «somewhere near the north fence» every time.
Классы дальности по линейке UAVThermal
Дальномеры в линейке делятся на два опубликованных класса: класс 1200 м на модулях 90-й серии и класс 2000 м на более крупных многосенсорных нагрузках. OP-80R и OP-80T публикуют раздельную цифру, потому что отражённое солнечное излучение ограничивает дневные характеристики.
| Нагрузка | Масса | Опубликованный диапазон измерений LRF |
|---|---|---|
| MV-4M | 237 g | 5–2,000 m |
| MV-4P | 235 g | 5–2,000 m |
| MV-4X | 366 g | 5–2,000 m |
| OP-80R | 398 g | 3–1200 м днём / 3–2000 м ночью |
| OP-80T | 430 g | 3–1200 м днём / 3–2000 м ночью |
| OP-90D | Pod 576 g | 5–1,200 m |
| OP-90P | 620 g | 5–1,200 m |
| OP-90A | Pod 608 g | 5–1,200 m |
| LX-6R | 716 g | 5–2,000 m |
| OP-125A | 1,055 g | 5–2,000 m |
| LX-9B | 1,158 g | 5–2,000 m |
The LX-8RB и LX-8RC также несут дальнометрию плюс лазерную подсветку; их опубликованная цифра — 1800 м, между двумя классами выше. Обратите внимание, что класс дальности не следует за массой по прямой: MV-4M массой 237 г публикует те же 2000 м, что и модули вчетверо тяжелее, потому что ограничивающим фактором является пара «излучатель — приёмник», а не интерфейс с планером.
Точность, длина волны и класс лазера
Там, где исходные PDF-спецификации публикуют полный блок дальномера, цифры по линейке единообразны: излучатель 905 нм, класс 1M по IEC 60825-1:2014 и показатель точности, который ужесточается у более дальнобойных блоков.
| Нагрузка | Range | Measurement accuracy | Длина волны | Laser class |
|---|---|---|---|---|
| OP-90D | 5–1,200 m | ±1.0 m | 905 nm | Class 1M |
| OP-90P | 5–1,200 m | ±1.0 m | 905 nm | Class 1M |
| OP-90A | 5–1,200 m | ±1.0 m | 905 nm | Class 1M |
| OP-125A | 5–2,000 m | ±0.3 m (≤300 m) / ±1.0 m (>300 m) | 905 nm | Class 1M |
| LX-9B | 5–2,000 m | ±0.3 m (≤300 m) / ±1.0 m (>300 m) | 905 nm | Class 1M |
Не путайте два лазера. Несколько модулей печатают цифру Class 3B на 850±10 нм. Это ближняя инфракрасная подсветка, используемая зум-камерой ночью, а не дальномер. Дальномером на тех же модулях является устройство 905 нм класса 1M. Смешение этих двух вещей даёт оценку риска, неверную в обе стороны.
Как честно читать спецификацию LRF
Заявленные максимумы предполагают крупные отражающие цели. Опубликованное условие — вертикальная поверхность φ12 м с отражательной способностью 20 % — щедрое: плоская панель, обращённая к камере, примерно размером со стену дома. Человек, тонкий провод, тёмная асфальтовая кровля или водная гладь под косым углом возвращают гораздо меньше энергии, и практическая дальность по ним короче, иногда драматически.
Важны ещё два параметра, и приводят их реже. Частота повторения решает, сможете ли вы удерживать захват дальности на движущемся объекте; однократное устройство даёт снимок, а не трек. Расходимость луча решает, к чему на самом деле относится дальность: на большом расстоянии пятно шириной в метры, поэтому измерение по цели, стоящей перед стеной, вполне может оказаться измерением до стены.
Сравните эту дисциплину с тем, как приводятся DRI ranges . И там и там это лабораторные условия, честно указанные производителем и затем прочитанные покупателем как полевые характеристики. Лекарство в обоих случаях одно: читайте строку условий под числом.
Чего стоит LRF — и где он отказывает
Дальнометрия потребляет реальную мощность и потребляет её всплесками. OP-125A публикует 10,7 Вт статики при выключенном дальномере против пиковых 40,0 Вт при включённом. LX-9B публикует 21,4 Вт в среднем при выключенных дальномере и подсветке против 50,4 Вт в стопорном режиме при включённых обоих. LX-8RB достигает 57,6 Вт в тех же условиях. На малом планере этот пик — сначала вопрос проводки и просадки батареи, и лишь потом вопрос продолжительности полёта. См. руководство по энергобюджету нагрузки о том, как под него рассчитывать.
Режимы отказа стоит знать до задачи, а не во время неё. Стекло и спокойная вода отражают импульс мимо приёмника и не возвращают ничего. Листва возвращает от первого листа, а не от ствола за ним. Очень косые гладкие поверхности ведут себя как зеркала. Пыль в воздухе и сильные осадки рассеивают луч и сокращают полезную дальность. Во всех этих случаях прибор не лжёт — он просто отказывается отвечать или отвечает о другой поверхности, а не о той, что вы имели в виду.
Практическая привычка: измеряйте дважды с немного разной геометрии, прежде чем вписать координату в отчёт. Два согласующихся замера с разных углов — дешёвая страховка; одно уверенное число с одного выстрела — это то, как плохие координаты попадают в документы.
Читайте также
- Лазерная дальнометрия и геопозиционирование целей на нагрузках БПЛА
- Target Geolocation Error Budget: Why the Manual Says «For Reference Only»
- Дальности DRI простыми словами: обнаружение, распознавание, идентификация
- На каком расстоянии тепловизор дрона обнаружит человека?
- Бюджет питания нагрузки БПЛА: диапазоны напряжения, пики и проводка, которая держит
- OP-90A — мультисенсорная нагрузка с дальнометрией 1200 м
- OP-125A — 30x зум, тепловизор и дальнометрия 2000 м
- LX-9B — мультисенсорная нагрузка с дальнометрией 2000 м
- LX-8RB — 30x зум с дальнометрией и подсветкой
- LX-8RC — 20x зум с дальнометрией и подсветкой
- Нагрузки для обследования линий электропередачи
- Тепловизионные нагрузки БПЛА для поиска и спасения
FAQ
Безопасен ли для глаз лазерный дальномер нагрузки?
Дальномеры UAVThermal работают на 905 нм и отнесены к классу 1M по IEC 60825-1:2014. Класс 1M безопасен для невооружённого глаза при штатном применении, но не является автоматически безопасным, если луч наблюдают через бинокль или трубу, — учтите это в оценке рисков. Многие дальномеры других производителей используют 1535 нм именно потому, что на этой длине волны проще получить класс 1; для собственных требований по соответствию проверяйте класс, указанный в даташите, а не предполагайте его.
Нужен ли мне дальномер для картографирования?
Нет. Картографированием занимаются фотограмметрия и LiDAR: они строят геометрию из множества перекрывающихся наблюдений. Дальномер делает другое — измеряет одиночную цель в реальном времени, ту, на которую вы смотрите прямо сейчас. Если ваш результат — модель, он вам не нужен. Если ваш результат — координата, переданная человеку на земле за считаные секунды, он нужен.
Будет ли дальномер работать через стекло, воду или листву?
Надёжно — нет. Стекло и спокойная вода отражают импульс мимо приёмника, а не обратно к нему, поэтому устройство обычно вообще не выдаёт показания. Листва возвращает от первой поверхности, в которую попадает луч, а значит, вы получаете дальность до листа, а не до ствола или человека за ним. Честный обходной путь — геометрия: смените угол наблюдения и измерьте снова.
